自行车转把式换挡操控组件结构设计

　　日常通勤、山地越野等不同骑行场景里，骑行者需要根据路面坡度、骑行速度、体力状态实时调整传动比，这套转把式换挡组件就是直接和手部接触的操控执行端，安装在车把横管靠近握把的位置，不需要骑行者大幅度移动手部位置，仅通过转动握把处的转套就能完成变速指令的输出，相比指拨式换挡结构，转把结构的操作行程更短，发力逻辑更贴合手部自然转动的动作习惯，在颠簸路面骑行时也能更稳定地完成换挡操作，不会因为路面震动导致操作失误。

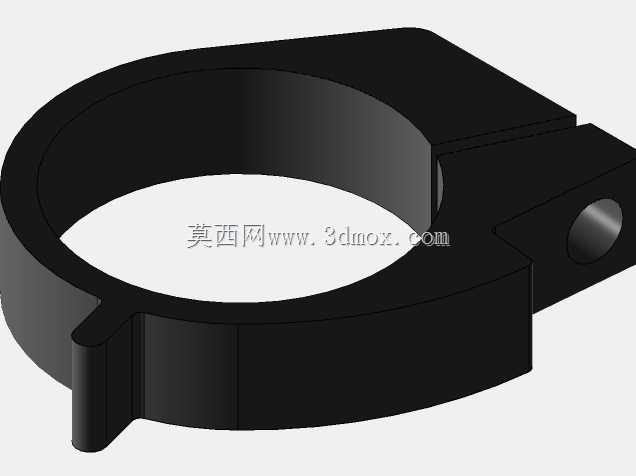

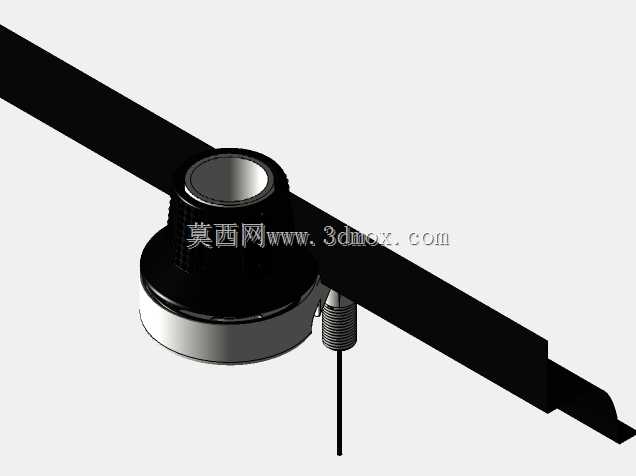

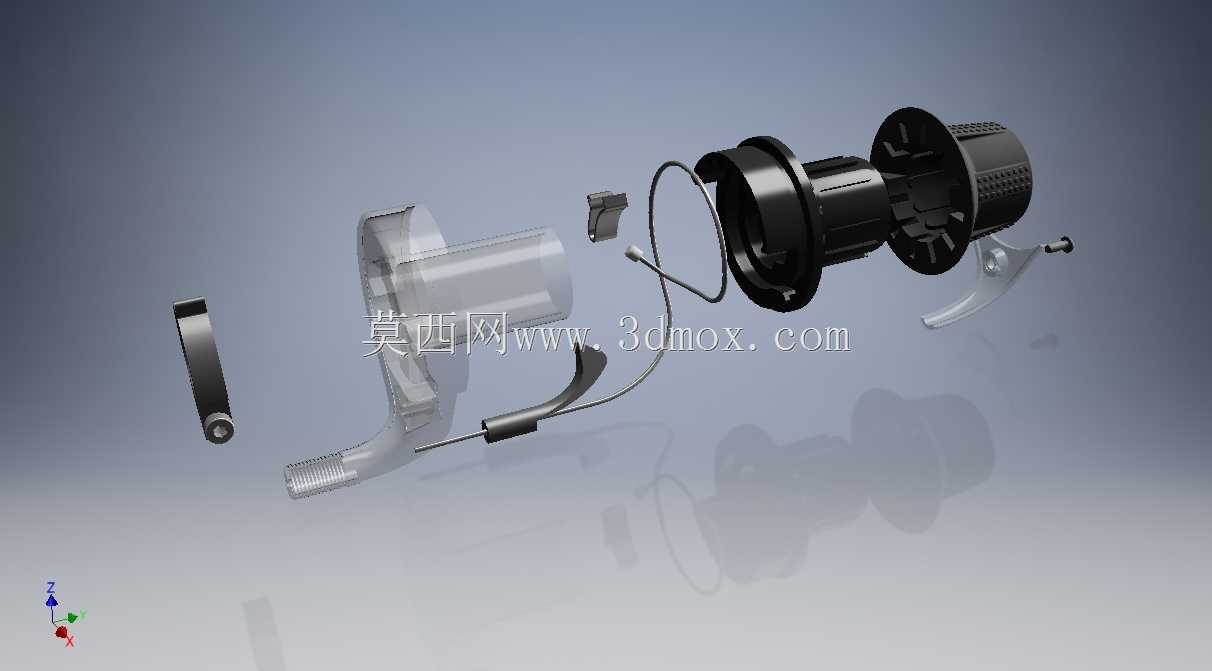

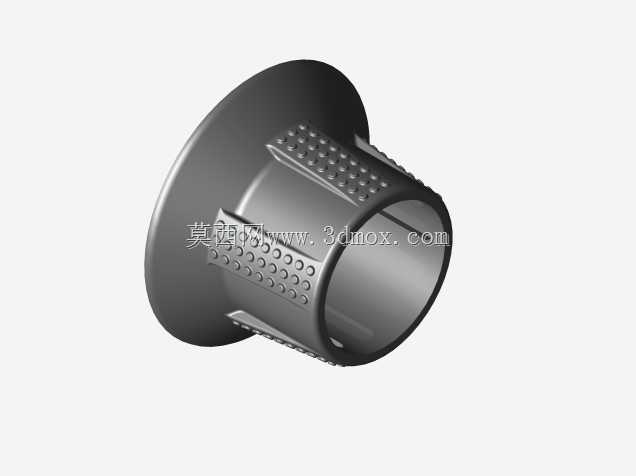

　　从结构设计逻辑来看，整个组件分为固定基座、转动套、拉线牵引机构、档位定位结构几个核心部分，固定基座采用内孔抱紧的结构和车把配合，内孔直径匹配常规自行车车把的标准管径，安装时通过侧边的锁紧螺钉抱紧车把管壁，不需要额外加工安装位，适配绝大多数市售的山地车、通勤车、折叠车的车把尺寸，安装边界上要注意和车把握把、刹车手柄的位置间距，预留出至少15mm的操作间隙，避免转动换挡时手部和刹车手柄发生干涉，影响刹车操作的安全性。转动套的外表面做了密集的颗粒状防滑纹理，骑行时佩戴手套或者手部沾有少量泥水、汗液的情况下，也能保证足够的摩擦力，不会出现转动时打滑的情况，转动套的转动角度和档位数量一一对应，每转动一个固定角度就对应一个变速档位，内部的档位定位结构采用弹性钢珠配合定位凹槽的结构，换挡时会产生清晰的档位反馈感，骑行者不需要低头查看就能确认档位是否切换到位，降低骑行过程中分心查看的安全隐患。

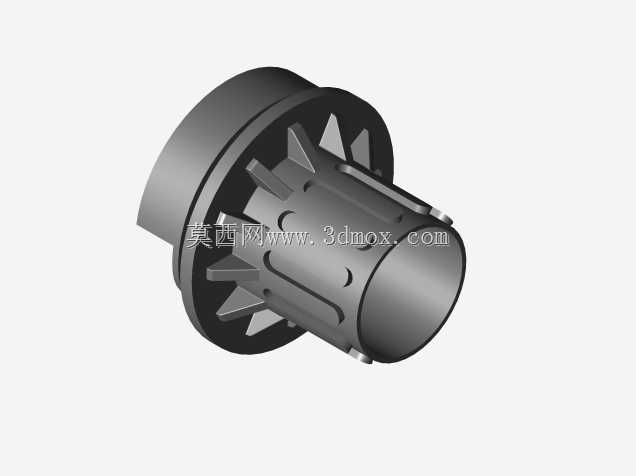

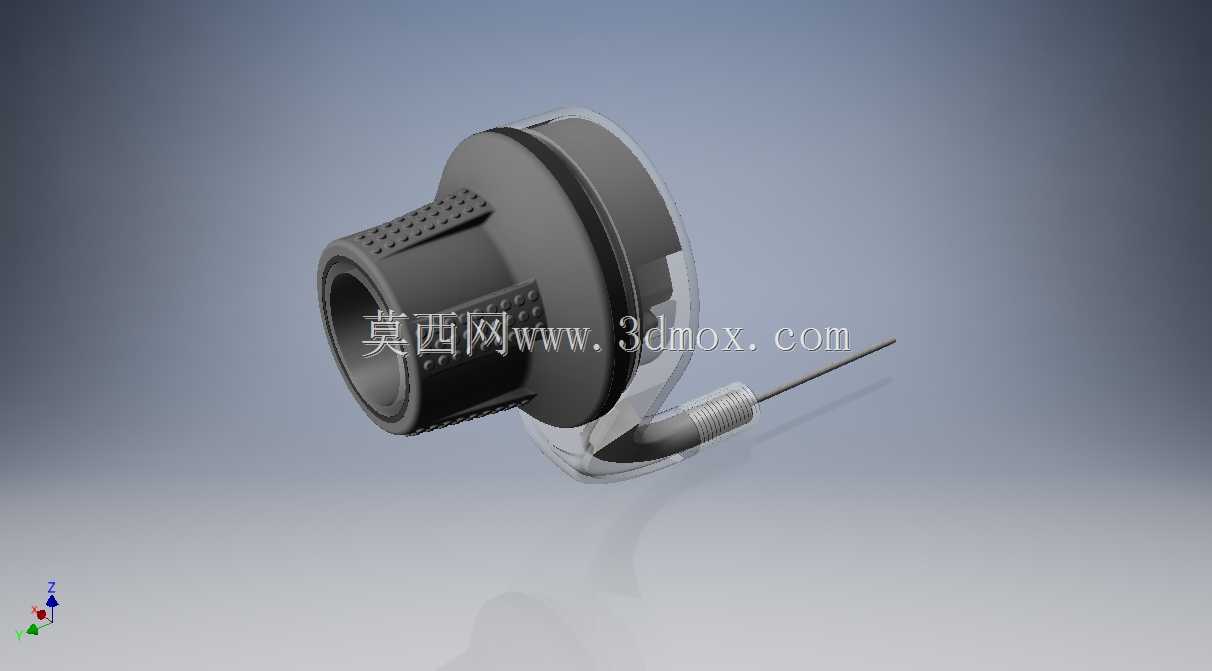

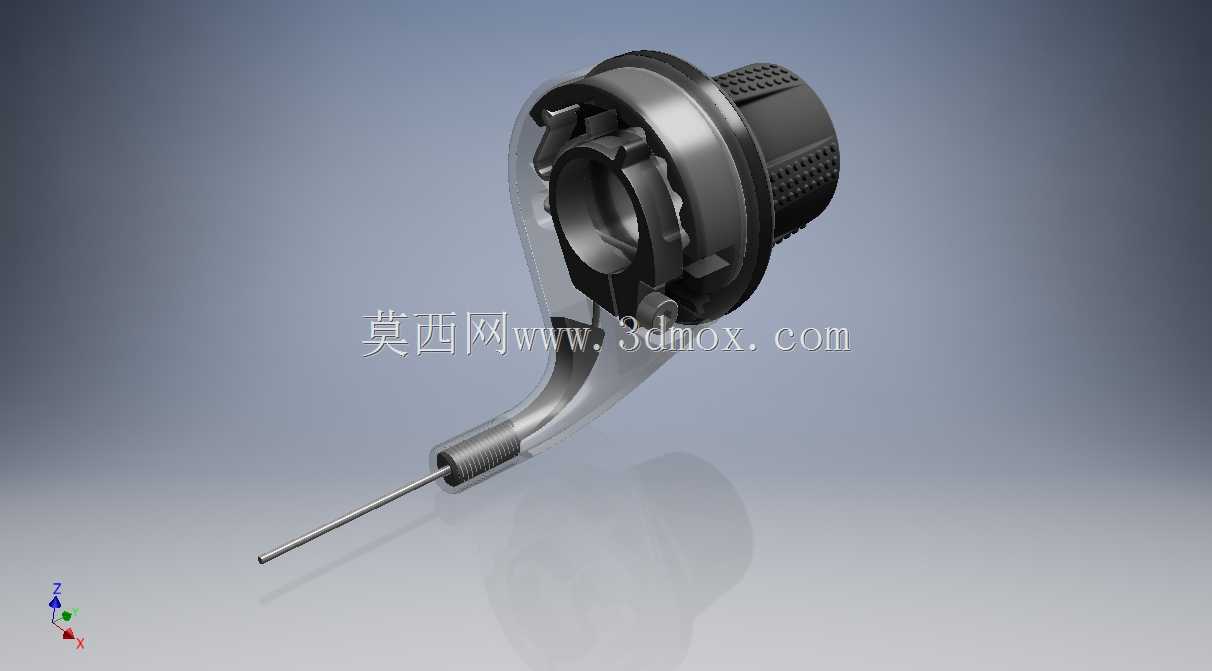

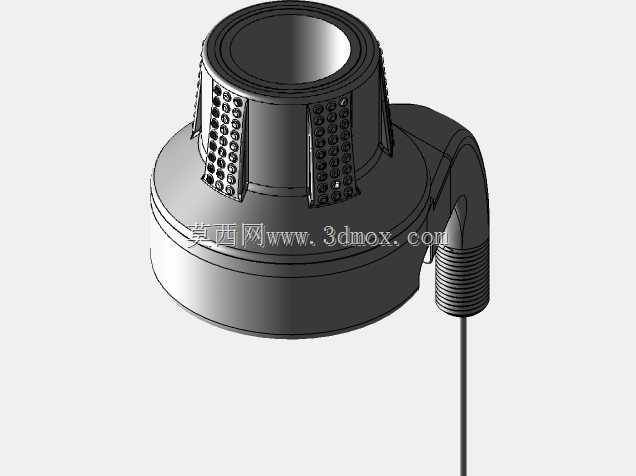

　　拉线牵引部分内置在组件的壳体内部，拉线从组件侧方的出线口引出，沿着车管走线到前后拨链器位置，转动转把时内部的绕线轮会收放变速拉线，带动拨链器移动完成链条在不同齿片间的切换，内部的绕线轮做了顺滑的轴承衬套结构，减少转动时的阻尼感，长时间使用也不会出现拉线卡滞、转动发涩的问题，壳体的接缝处做了错位的挡边结构，日常骑行时遇到的雨水、灰尘不会轻易进入壳体内部，减少内部结构的磨损，延长组件的使用寿命，出线口位置做了橡胶防护套，避免拉线和壳体硬接触产生拉线磨损断裂的问题。

　　实际使用过程中，这套换挡组件的受力主要来自骑行者手部的转动力和拉线的牵引拉力，结构设计时固定基座采用高强度的工程塑料材质，兼顾轻量化和结构强度，重量控制在合理范围内不会增加车把位置的额外负重，内部的档位定位弹片、绕线轮转轴等受力部件采用金属材质，保证反复操作下的结构强度，按照日常骑行的使用频率计算，整套结构的设计寿命可以满足数万次换挡操作的需求，不会轻易出现档位失效、结构断裂的问题。在三维建模过程中，需要重点关注固定基座内孔和车把的配合公差，抱紧结构的锁紧行程要足够，既要保证安装后不会在车把上转动移位，也要避免锁紧力过大导致基座开裂；转动套和基座之间的配合间隙要控制在合理范围，间隙过大会出现转动晃量，影响换挡手感，间隙过小会因为温度变化、塑料件形变出现转动卡滞的问题；内部绕线轮的线槽深度要和变速拉线的线径匹配，避免拉线脱出线槽导致换挡失效，档位定位凹槽的位置精度要和变速档位的拉线行程精准对应，保证每个档位都能准确到位，不会出现链条蹭齿、跳档的问题。另外建模时还要考虑组件和刹把、把套的装配兼容性，整体的外轮廓不能超出车把的合理握持范围，边缘位置做圆角过渡处理，不会在骑行过程中剐蹭骑行者的手部，外露的拉线走向要贴合车管的弧度，避免出现走线弯折角度过大导致拉线阻力增大的问题。
