AR15安全选择器止动销轴结构设计

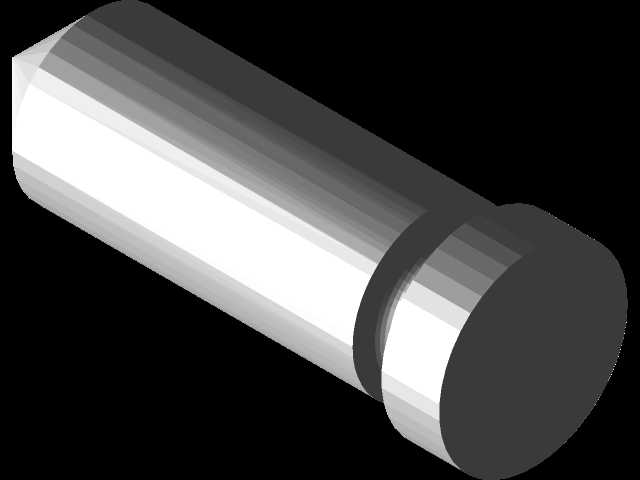

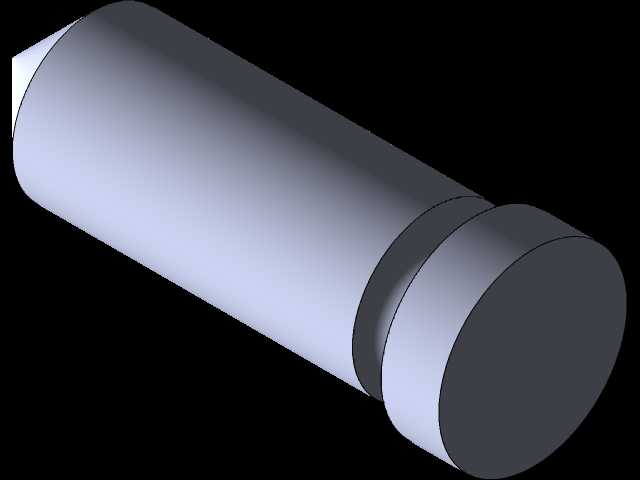

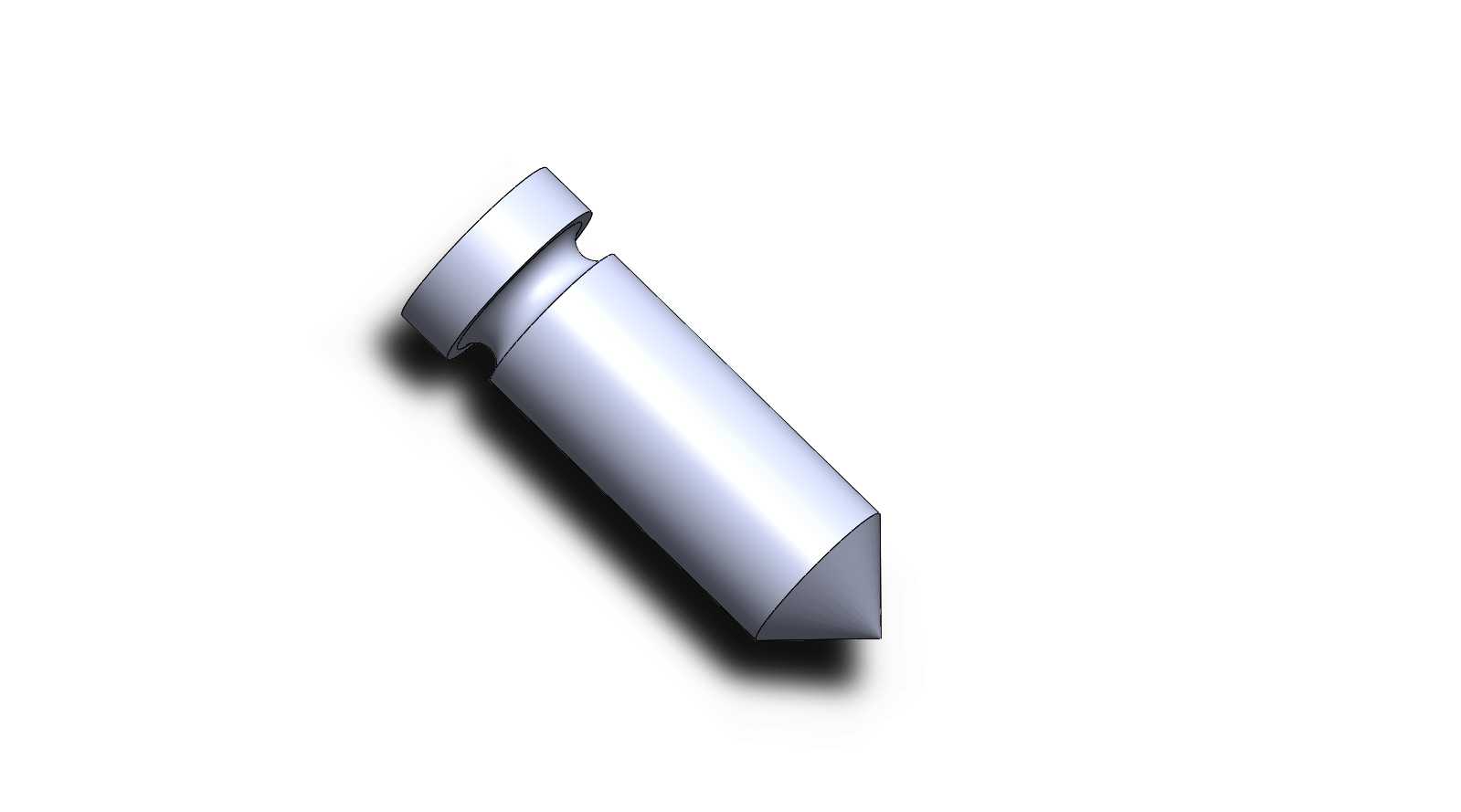

　　在轻武器结构设计领域，安全选择器止动装置是保障枪械操作安全性、档位定位可靠性的核心小型零部件，这类零件的设计精度直接影响枪械快慢机档位切换的手感、定位准确性以及使用过程中的安全冗余，是枪械结构中典型的精密五金配合件。从实际应用场景来看，该止动装置主要装配于AR系列步枪的下机匣快慢机位置，承担安全、半自动、全自动档位切换时的定位止退功能，在射手操作选择杆切换射击模式时，该零件通过与选择器定位槽的配合，实现档位的清晰卡滞定位，避免射击过程中因后坐力震动导致档位自行偏移，杜绝走火、误切换等安全隐患。从功能特性层面分析，该止动件采用销轴式结构设计，头部设置有一字槽结构，可适配标准一字螺丝刀完成装配与拆卸维护，

　　无需专用工装即可完成日常拆解保养，符合轻武器野外维护的便捷性要求；杆部采用高精度圆柱面设计，与机匣上的安装孔采用间隙配合，配合公差控制在H7/g6区间，既保证零件在孔内可顺畅轴向滑动完成档位卡合动作，又避免配合间隙过大导致的档位晃动、定位不准问题；端部采用锥面导向设计，在装配时可快速对准选择器上的定位凹槽，降低装配对位难度，同时锥面结构可在档位切换时实现顺滑的滑入滑出动作，避免直角棱边卡滞导致的档位切换生涩问题。从设计思路来看，该零件的结构完全围绕可靠性优先的原则展开，整体采用一体化圆柱销结构，无多余拼接部件，避免了多零件装配带来的累积误差与失效风险；头部的凸缘结构作为轴向限位面，装配后与机匣安装孔端面贴合，限制零件的轴向窜动行程，

　　保证止动端伸入选择器定位槽的深度始终处于设计值范围内，既不会因为伸入过深导致档位切换阻力过大，也不会因为伸入过浅导致定位失效、档位滑脱；杆部的退刀槽结构设计，一方面是加工过程中磨削外圆时的退刀工艺需求，保证圆柱面的加工精度可达IT6级，另一方面可存储少量润滑脂，在长期使用过程中持续释放润滑介质，降低零件往复滑动的磨损量，提升零件的使用寿命。从外形尺寸与安装边界来看，该零件整体为细长轴类结构，最大外径与机匣安装孔内径匹配，头部凸缘直径略大于安装孔直径，形成轴向限位；总长度根据下机匣的壁厚以及选择器的安装位置确定，装配后锥面端可完全卡入选择器对应档位的定位凹坑内，凹坑深度与锥面的伸入量匹配，保证每个档位都有明确的到位反馈；

　　安装时无需额外的固定结构，依靠快慢机弹簧的预紧力将止动销始终压向选择器表面，结构简单可靠，失效概率极低。在实际加工验证过程中，该零件的圆柱面粗糙度需控制在Ra0.8以下，降低滑动过程中的摩擦阻力，锥面与圆柱面的同轴度需控制在0.02mm以内，避免锥面偏斜导致的单侧磨损、档位卡滞问题；头部一字槽的深度与宽度需适配标准螺丝刀的尺寸，槽口边缘做倒角处理，避免拆装时螺丝刀滑脱损伤零件表面。这类止动销结构同样可迁移应用于其他需要档位定位、轴向止动的机械结构中，比如小型设备的调节旋钮定位、手动操作杆的档位卡止等场景，其结构简单、可靠性高、维护便捷的特点，在各类精密机械的小型定位结构中都有广泛的参考价值。
