AR15枪械配套开口式气环结构设计

　　在轻武器气动系统的零部件设计中，气环是承担气室密封、动力传导的核心小尺寸零件，这类零件的设计精度直接决定了自动机循环动作的可靠性，也是枪械结构设计中容易被忽略但容错率极低的部件。本次设计的开口式气环，主要适配AR15系列步枪的导气系统，安装位置位于活塞杆与气室壁的配合间隙处，核心作用是封堵导气通道内的高压火药燃气，避免燃气从配合间隙泄漏导致自动机后坐能量不足，同时在往复运动过程中刮除气室壁残留的火药残渣，减少积碳对动作流畅度的影响。

　　从实际使用场景来看，这类气环需要在高温、高压、高冲击的极端工况下稳定工作，每一次击发过程中，气环都会在毫秒级时间内承受上千摄氏度的火药燃气冲刷，同时承受数兆帕的压力差，还要跟随活塞杆完成高频次的往复滑动，因此设计阶段首先要平衡弹性与耐磨性的矛盾。本次结构采用开口式C型环设计，开口处预留了合理的热胀间隙，避免连续射击后零件受热膨胀卡死在气室内部，开口的对接端面采用平切式结构，相比斜切口结构加工难度更低，同时在装配状态下开口间隙控制在合理范围内，既保证受热后有足够的膨胀余量，又不会因为间隙过大导致燃气泄漏量超标。

　　设计过程中首先确定的是气环的径向厚度与轴向宽度，径向厚度需要匹配气室的安装槽深度，保证装入槽后环的外圆面能够在自身弹力作用下紧密贴合气室内壁，同时在往复运动时不会因为侧向力出现卡滞；轴向宽度则需要匹配活塞环槽的宽度，预留合理的侧隙，保证气环能够在槽内有微小的浮动空间，适配气室壁可能存在的微小形位误差，同时避免侧隙过大导致燃气从环侧窜流。环的截面采用矩形截面设计，外圆面做了微小的倒角处理，既可以减少装配时的切入阻力，也能在往复运动中更好地刮除壁面的积碳，内圆面则保留直角结构，保证高压燃气进入环内侧时能够将环向外撑开，进一步提升密封效果，这也是自紧式密封环的典型设计思路。

　　从安装边界来看，该气环的外径需要与气室内径采用基孔制间隙配合，自由状态下的外径略大于气室内径，装配时需要利用专用工具将开口收拢后装入活塞的环槽内，推入气室后依靠自身弹力贴紧壁面。设计时需要严格控制环的弹力大小，弹力过小会导致密封压力不足，燃气泄漏量超标，自动机后坐能量不够，容易出现卡壳、复进不到位的故障；弹力过大则会增大气环与气室壁的摩擦阻力，不仅会加剧零件磨损，还会消耗过多的自动机能量，同样会影响动作可靠性。

　　在结构细节处理上，开口处的两个端面做了微小的圆角钝化处理，避免锐边在往复运动中刮伤气室内壁，同时减少应力集中，避免在高频冲击下出现开口处断裂的问题。环的两个端面平行度公差控制在较高精度等级，保证与环槽侧面的贴合度，减少燃气侧漏的通道。这类气环的材料通常选用弹性与高温强度兼备的弹簧钢，表面做氧化处理提升耐腐蚀性，同时降低摩擦系数，减少运动过程中的磨损量。

　　在实际的枪械测试场景中，这类气环的寿命直接影响整枪的勤务性能，设计合理的气环能够在数千发的射击循环中保持稳定的密封性能，不需要频繁拆解清理，而设计存在缺陷的气环可能在数百发射击后就出现积碳卡死、弹力失效、断裂等问题，导致整枪故障。因此在建模过程中，需要严格控制各个尺寸的形位公差，尤其是环的圆度、开口间隙、截面尺寸的一致性，这些参数都会直接影响实际装配后的使用性能。不同于民用设备的密封环，枪械用气环对重量也有严格要求，在保证结构强度的前提下尽可能减小零件厚度，降低往复运动的质量，减少自动机工作过程中的撞击振动，提升射击精度。

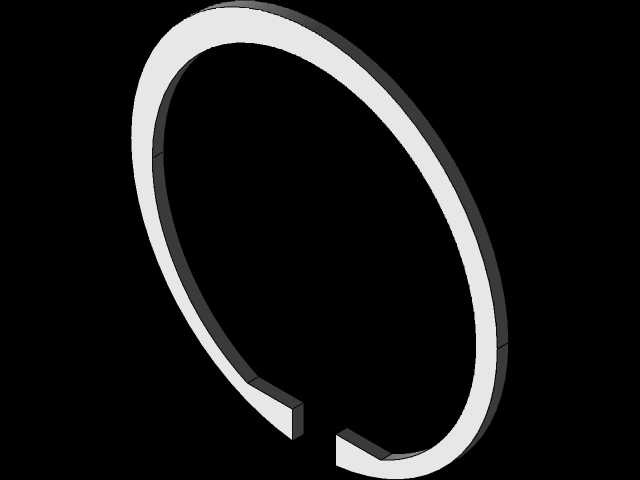

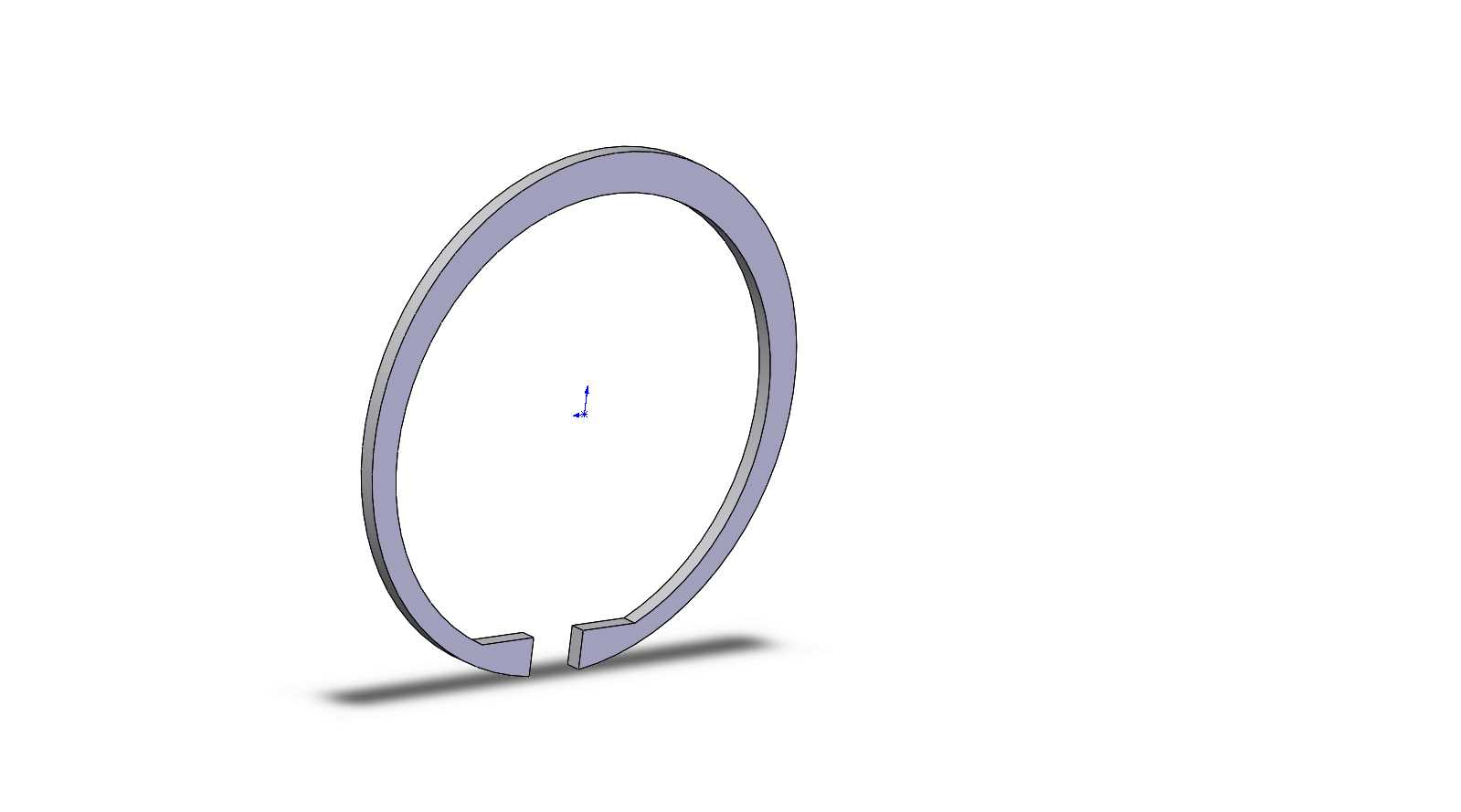

　　从建模逻辑来看，首先绘制气环的截面轮廓，通过旋转生成基础环体，之后切除开口部分的材料，再对各个锐边进行倒角钝化处理，最后添加装配参考的基准轴与基准面，方便后续导入整枪装配体中进行干涉检查。在干涉检查环节，需要模拟气环在最大热膨胀状态下的尺寸，确认不会与气室壁、活塞槽出现过盈卡死的情况，同时模拟最大磨损量下的密封间隙，确认在全寿命周期内燃气泄漏量都在允许范围内。
