Ar15压碎机配套环形密封垫圈结构

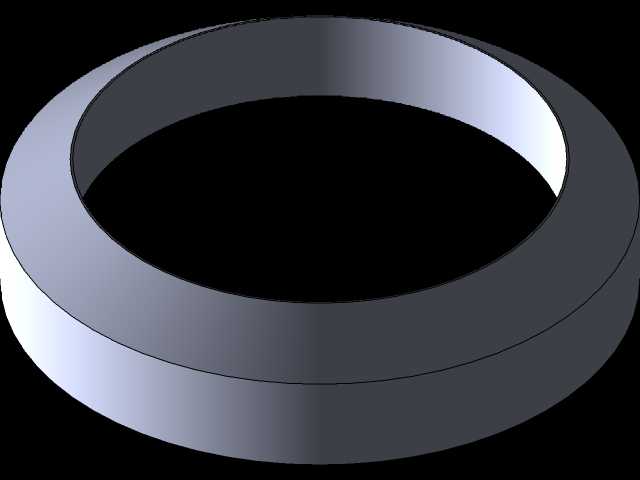

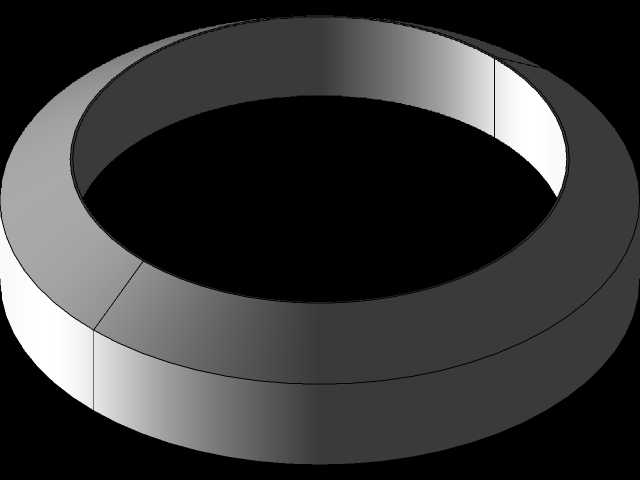

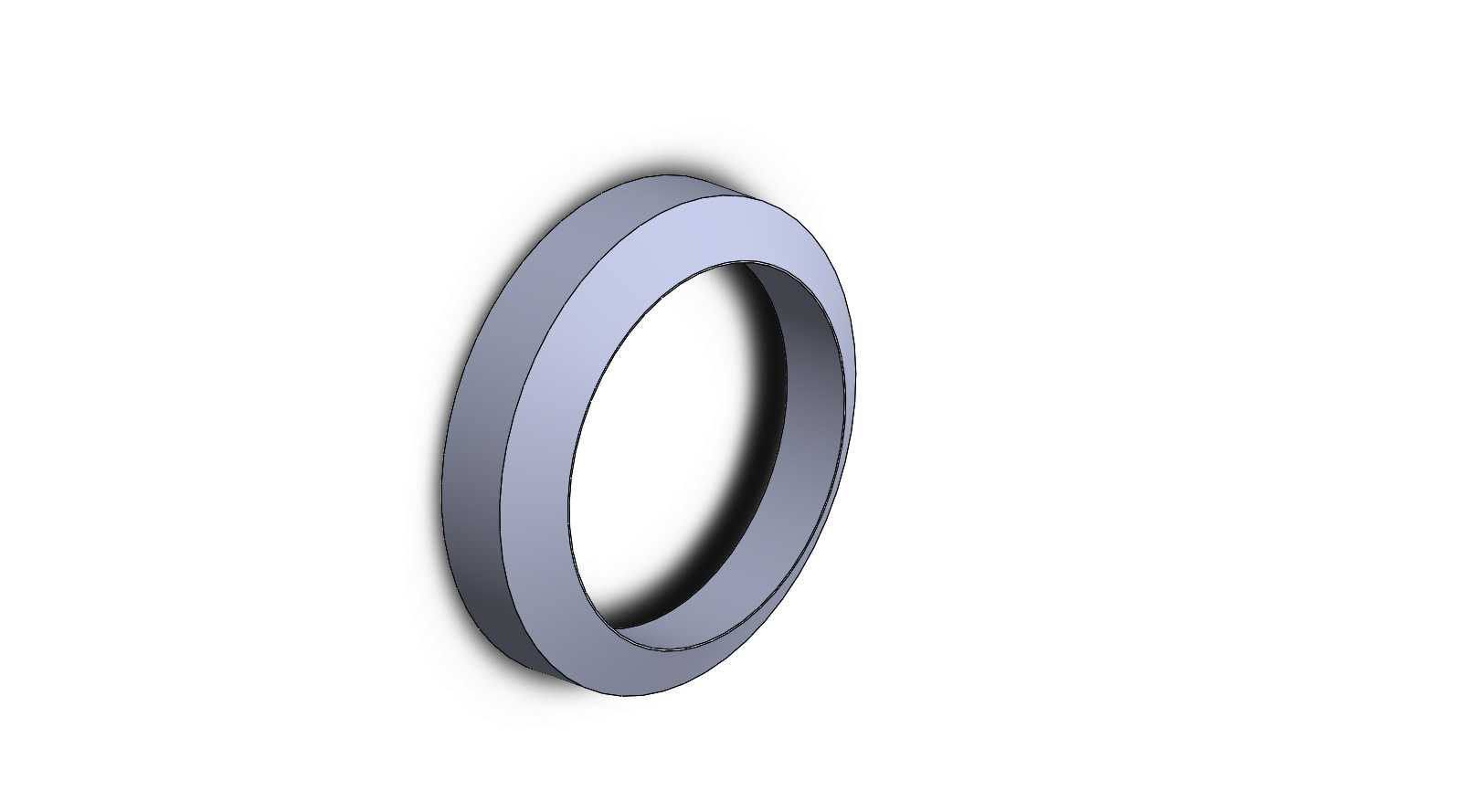

　　在固废处理、矿石细碎、工业边角料回收的压碎作业场景里，这类环形垫圈属于压碎机执行腔周边的核心配套密封承压零件，很多一线结构设计人员在做小型压碎设备的装配校核时，经常会忽略这类小尺寸环形件的安装公差匹配，最后导致设备运行过程中出现细料泄漏、承压面偏磨的问题，直接缩短整台设备的连续运行周期。从实际工况适配角度看，这个环形零件的截面为等厚矩形结构，内外圆的同轴度公差控制在IT7级区间，安装时嵌套在压碎机定颚座与侧衬板的衔接缝隙处，一方面可以填充两个金属结合面的加工微观不平度，阻挡压碎作业中产生的微米级硬质颗粒渗入设备的轴承配合腔，避免磨粒磨损造成的主轴卡滞；另一方面可以承受压碎作业时产生的周期性轴向挤压力，

　　缓冲压辊往复动作带来的结合面冲击，减少金属结构件之间的硬接触疲劳损耗。做这个零件的三维结构设计时，没有做多余的异形倒角或者减重槽，核心是优先保证环形端面的平面度要求，两个平行端面的表面粗糙度要控制在Ra1.6以内，这样安装锁紧后才能实现全周均匀贴合，不会出现局部间隙导致的密封失效。从安装边界来看，这个零件的轴向厚度要比衔接槽的设计深度小0.02-0.05mm，装配后不会出现凸台干涉，保证侧衬板安装后能完全贴合定颚座的基准面；内圆直径要比贯穿的主轴外径大1-1.5mm，预留设备运行时的热胀冷缩余量，避免主轴温升膨胀后与垫圈内圆发生摩擦剐蹭。很多新手工程师在选型这类环形配件时，容易只看内外径尺寸忽略端面平行度的要求，

　　实际装配后会出现衬板锁紧力不均匀，压碎作业时衬板局部受力过大出现崩裂的情况，在三维建模阶段就要把两个端面的平行度形位公差标注清楚，同时在装配约束里添加端面贴合的干涉检查，模拟锁紧状态下的零件变形量，确保最大受力工况下垫圈的变形量不超过0.03mm，不会出现密封间隙。这类零件的材质一般根据压碎物料的硬度选择，处理普通工业边角料时用45号钢调质处理即可，处理高硬度矿石碎屑时则要更换为轴承钢或者添加耐磨涂层，设计时要在三维模型里预留表面处理的厚度余量，避免涂层加工后整体尺寸超出安装公差范围。在压碎机的日常维护场景里，这类环形垫圈属于易损检查件，每次设备运行200小时后就要检查端面的磨损情况，如果出现局部压痕超过0.1mm就要及时更换，

　　建模时可以把这个零件设置为独立的装配体子零件，方便后续维护时快速出图加工，不需要拆解整个压碎腔的核心结构。另外在做整机的装配仿真时，要给这个垫圈设置合适的弹性模量参数，模拟实际锁紧时的微变形状态，校核相邻零件的装配应力分布，避免出现局部应力集中导致的衬板开裂问题。很多小型压碎设备的故障点恰恰出在这类不起眼的小环形件上，因为尺寸小容易被设计人员忽略，没有做足够的公差冗余和强度校核，最后导致整台设备的故障率居高不下，在三维建模阶段就要把这类配套零件的结构参数、安装边界、工况适配性都考虑周全，才能保证设备在高负载的压碎作业场景下长期稳定运行。
