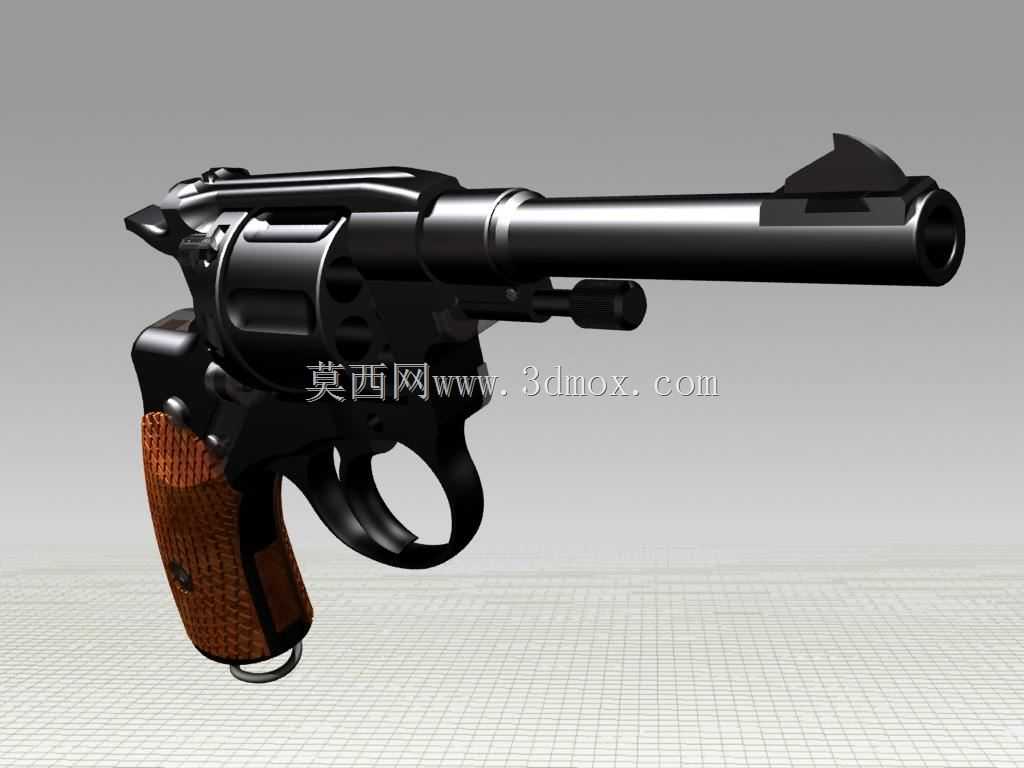

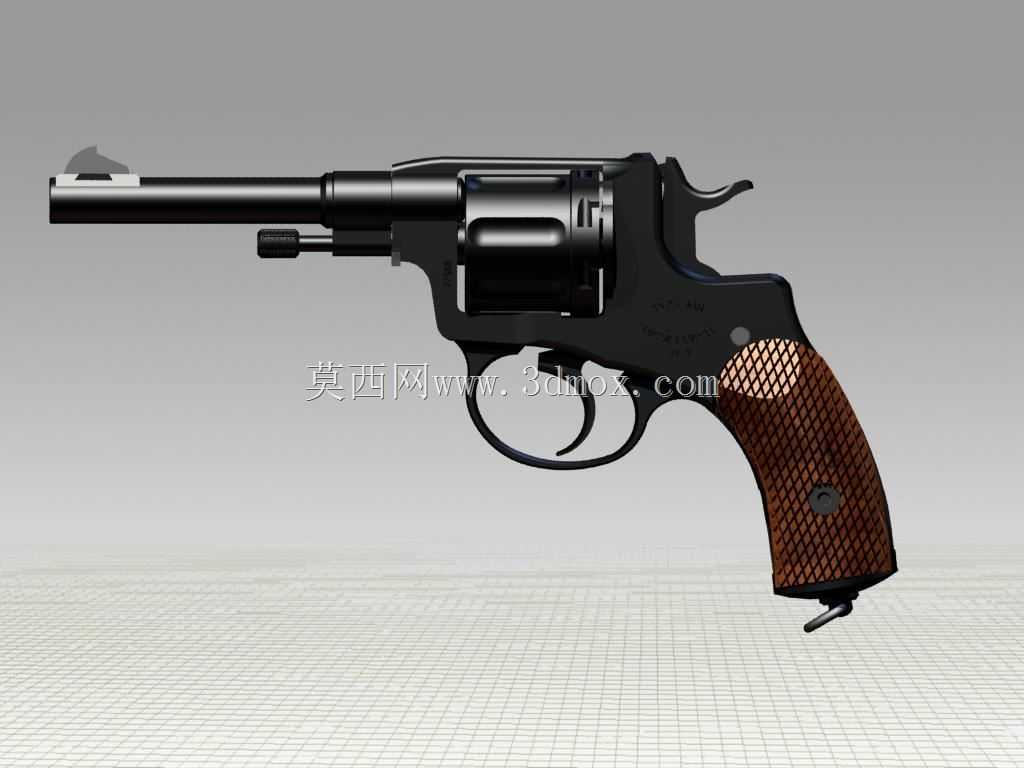

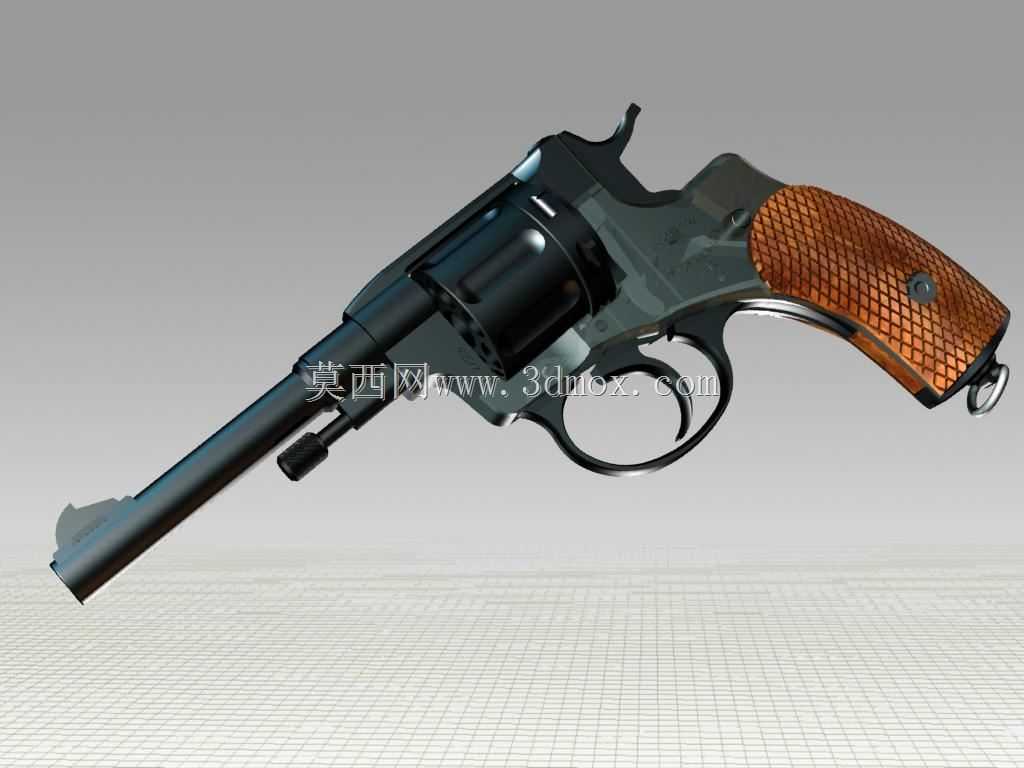

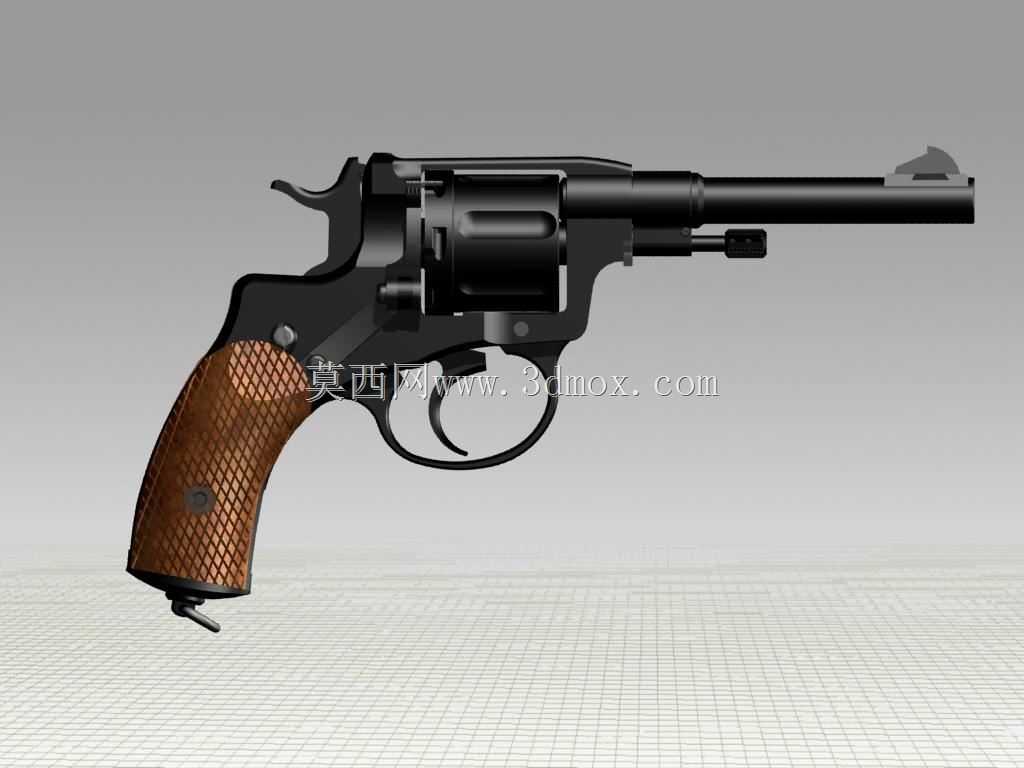

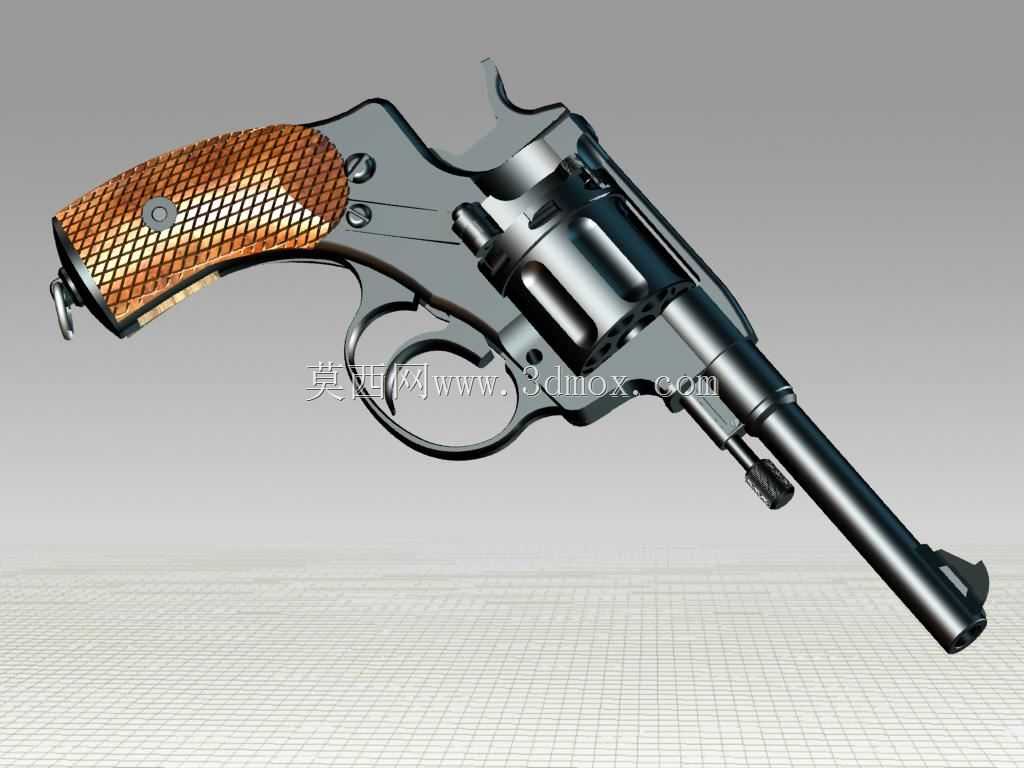

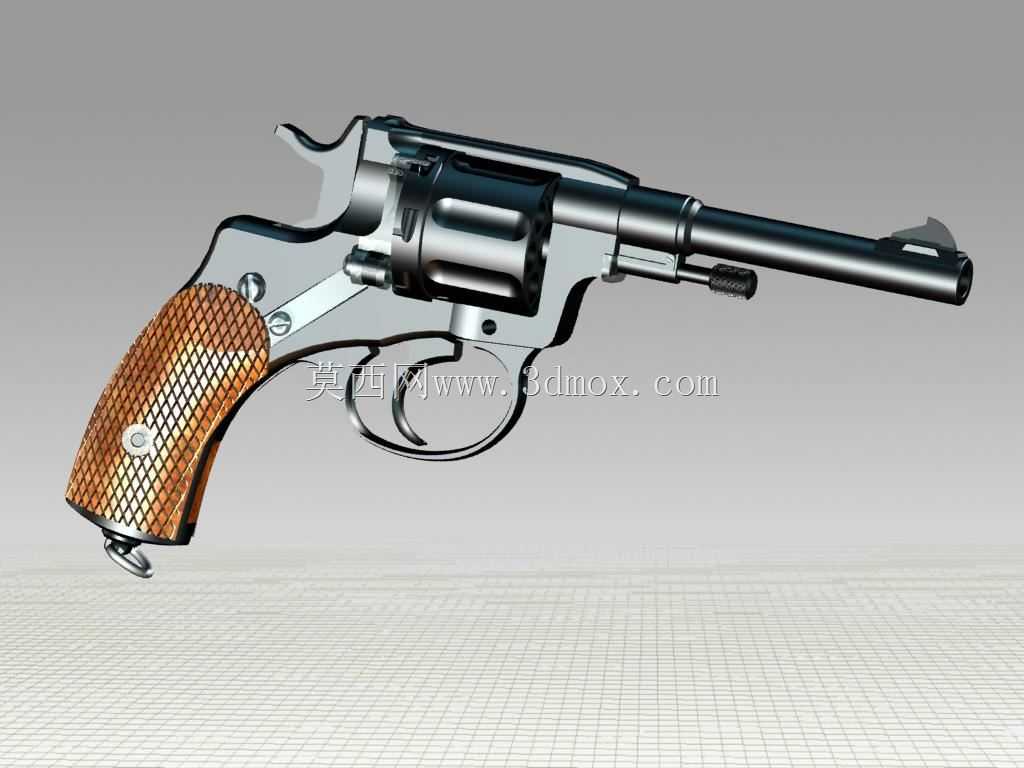

纳甘M95转轮手枪结构三维建模

　　在轻武器结构设计与教学演示场景中，这类转轮手枪的三维模型可直接用于结构原理拆解展示、装配工艺模拟以及人机工程校验工作，相比传统二维图纸，三维结构能更直观呈现各部件的运动干涉情况与配合公差边界。从实际用途来看，该类转轮结构的设计核心是解决闭气问题，纳甘结构的转轮在击发前会向前伸出，套住枪管尾部，配合专用弹药的弹壳收口设计，能大幅减少火药燃气泄漏，提升弹头初速与射击精度，这一结构特性在模型中通过转轮座的前后滑移轨道、击锤联动的拨杆结构完整还原，建模时需要严格匹配转轮前后行程的尺寸边界，避免出现击发位置转轮与枪管尾部同轴度偏差的问题。

　　从功能特性来看，该模型完整还原了双动击发机构的传动逻辑，扣动扳机时可同时完成转轮旋转供弹、待击、击发三个连贯动作，也可手动扳倒击锤进入单动待击状态，扳机力会大幅降低，适合精准射击场景。建模过程中，扳机连杆与转轮棘轮的配合角度是设计难点，棘轮的齿形角度需要与扳机上的棘爪行程完全匹配，保证每次扣动扳机转轮恰好旋转一个弹巢位置，同时不会出现过转或者卡滞的问题；击锤的簧力安装槽尺寸需要匹配击锤簧的线径与自由长度，保证击发时击针有足够的冲击力打燃底火，同时待击时的簧力不会让结构出现自动滑脱的安全隐患。

　　设计思路上，整体结构遵循经典转轮手枪的模块化布局，枪管通过螺纹固定在转轮座前端，枪管下方的退壳杆套与枪管下凸耳采用过盈配合加横销固定，保证退壳杆的前后运动轨迹与弹巢轴线平行；握把片采用网格防滑纹理设计，建模时通过曲面阵列还原纹理的深度与间距，握把内部的握把螺丝孔位与握把片上的沉头孔完全同轴，保证装配后螺丝不会突出握把表面影响握持手感。转轮弹巢的七个弹室（注：纳甘M95为7发容弹量）需要严格保证分度圆直径一致，每个弹室的轴线与转轮中心轴线平行，同时与枪管轴线在击发位置完全重合，弹室内部的台阶尺寸需要匹配弹药的弹壳长度与弹头直径，避免出现供弹卡滞的问题。

　　外形尺寸与安装边界方面，全枪长度控制在230mm左右，枪管长度114mm，转轮直径38mm，握把宽度32mm，这些尺寸边界需要严格符合轻武器的人机工程要求，握持时虎口到扳机的距离适配多数成年人的手型尺寸，扳机行程控制在8-10mm之间，双动状态下扳机力控制在45-55N，单动状态下扳机力控制在15-20N。各部件的安装配合上，转轮中心轴与转轮座的轴孔采用H7/g6的间隙配合，保证转轮旋转顺畅同时不会出现径向晃动；击锤与击锤销的配合采用H8/f7的间隙配合，保证击锤旋转灵活无卡滞；退壳杆与退壳杆套的配合采用H7/h6的间隙配合，保证退壳时退壳杆能顺畅顶出弹巢内的弹壳，同时不会出现径向晃动影响退壳同轴度。

　　在实际工程应用中，这类模型还可用于影视道具的3D打印制作、轻武器科普教具的生产，以及枪械结构改进的仿真验证，比如调整击锤簧刚度、优化棘轮齿形角度时，可直接在三维模型中修改参数后进行运动仿真，验证结构可靠性，减少实物打样的成本与周期。建模时所有零件的壁厚都做了合理性校验，比如转轮座的受力部位壁厚不小于3mm，避免射击时出现结构开裂的问题，非受力部位的壁厚适当减薄控制整体重量，全枪重量控制在0.8kg左右，符合手持武器的重量要求。
