气枪用M4起重机库存对接板结构设计

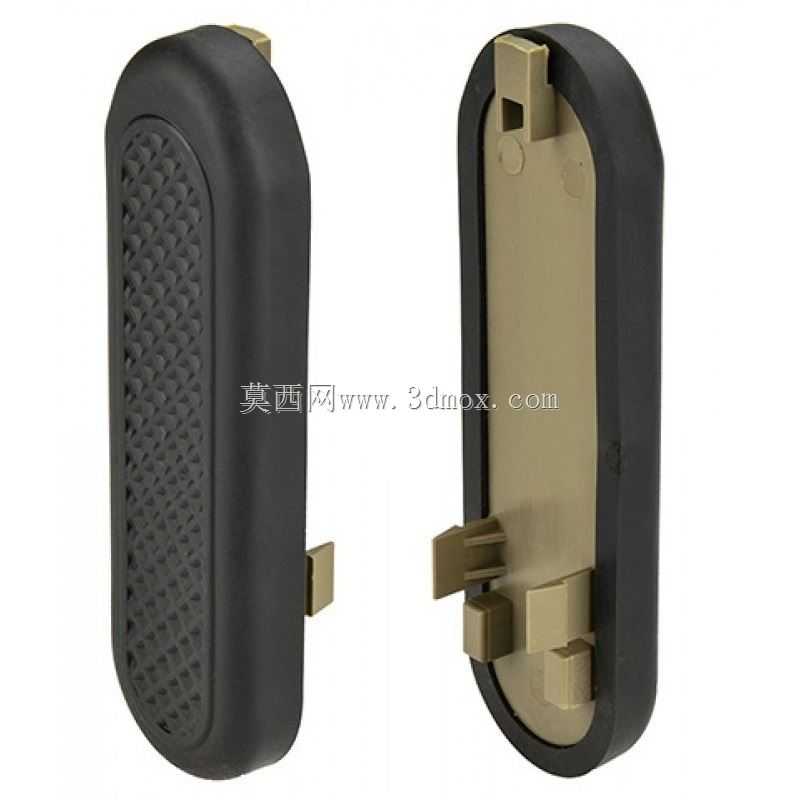

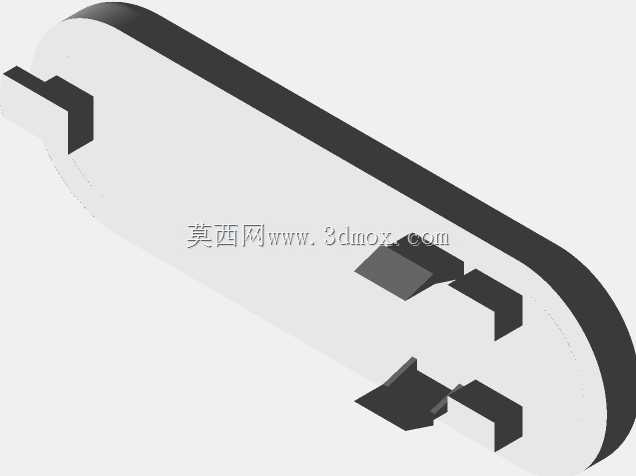

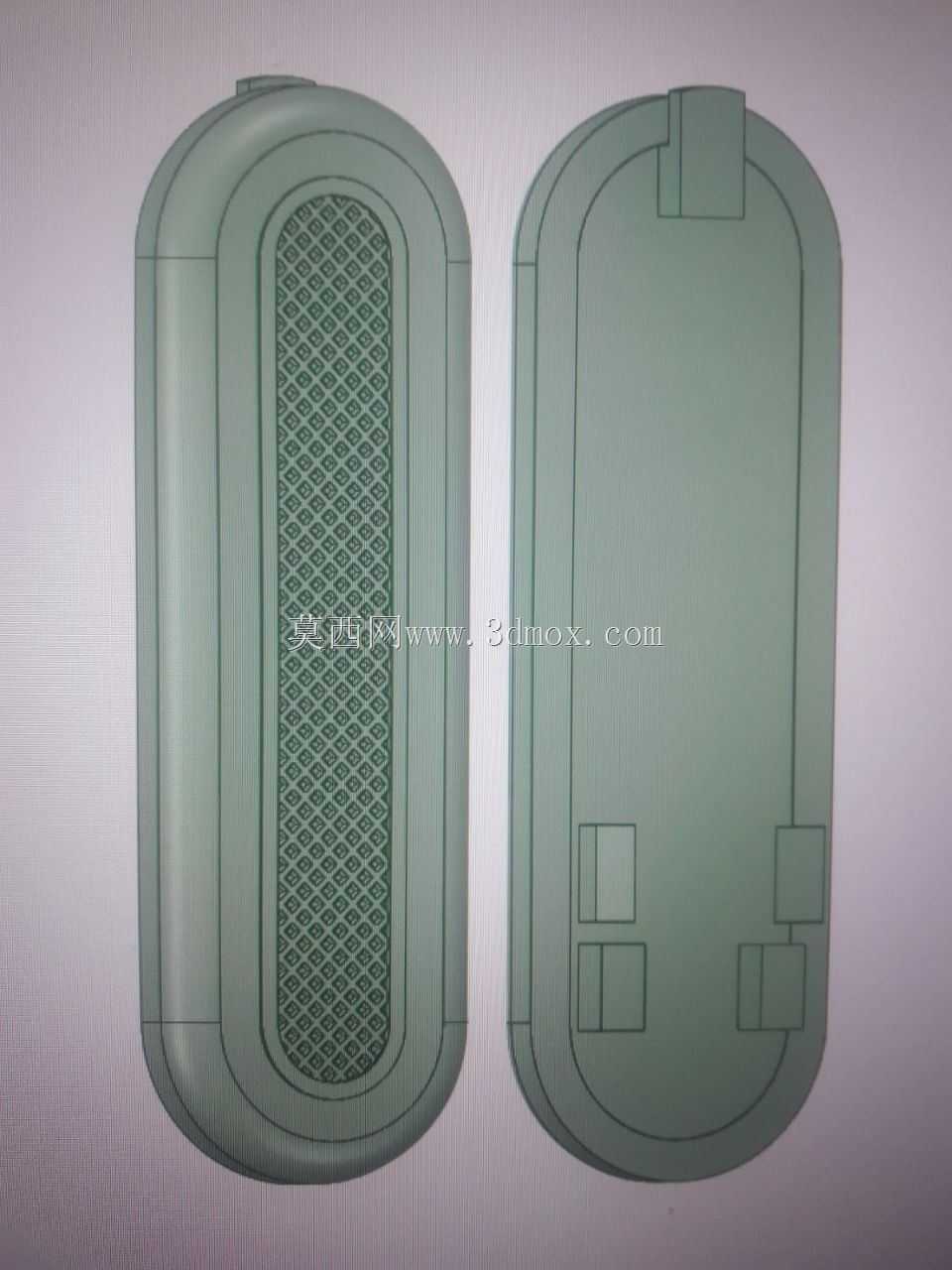

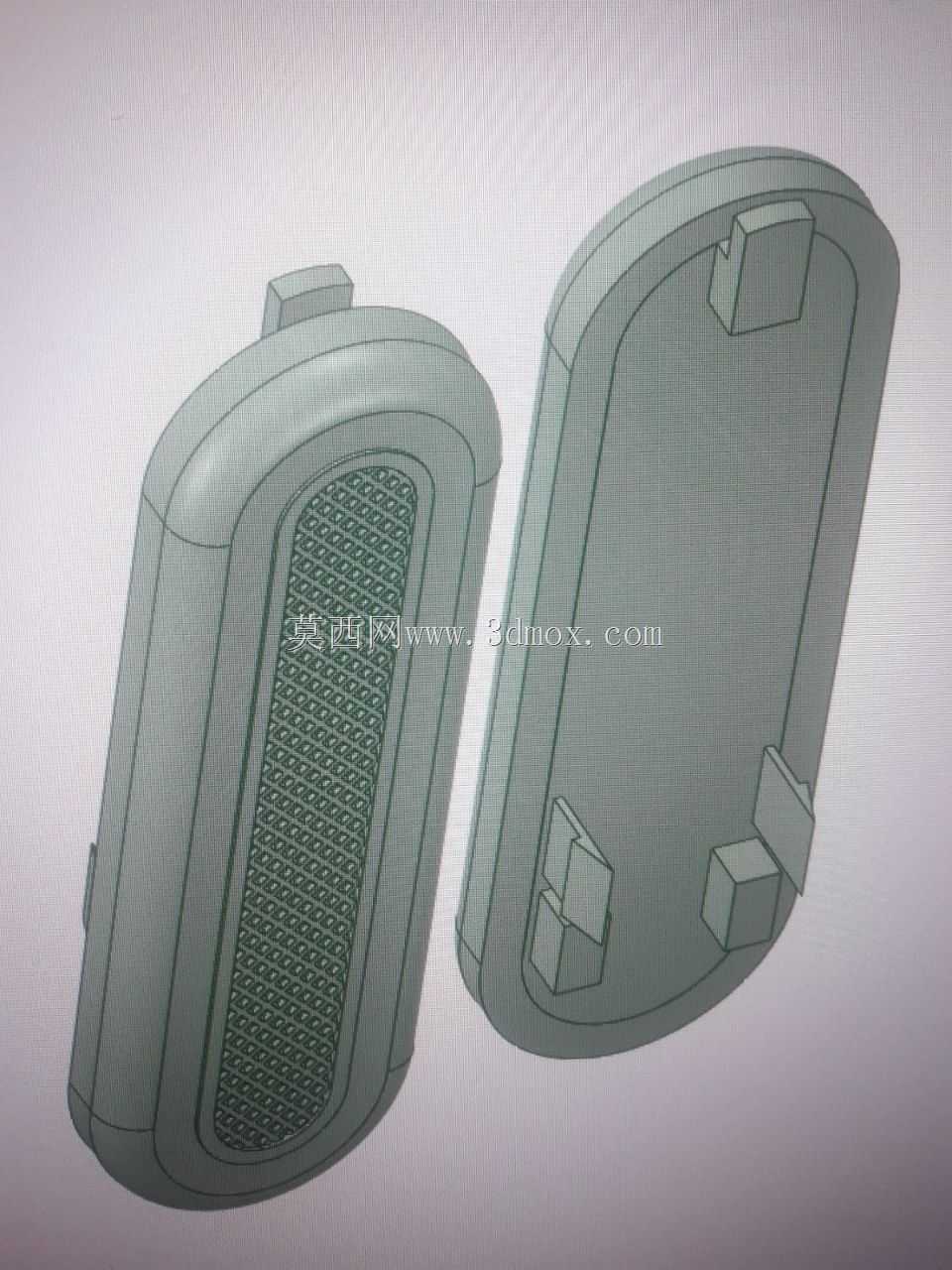

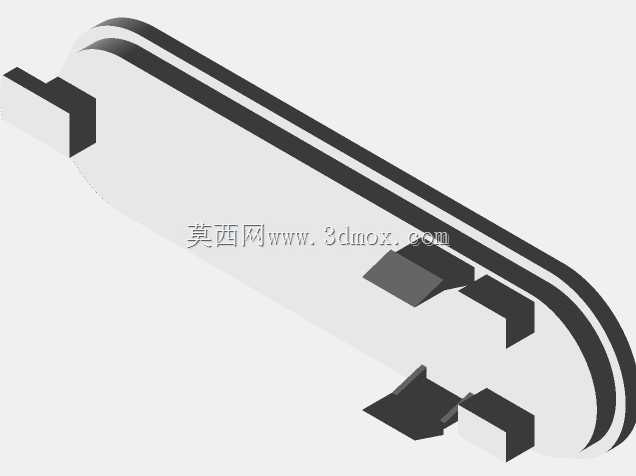

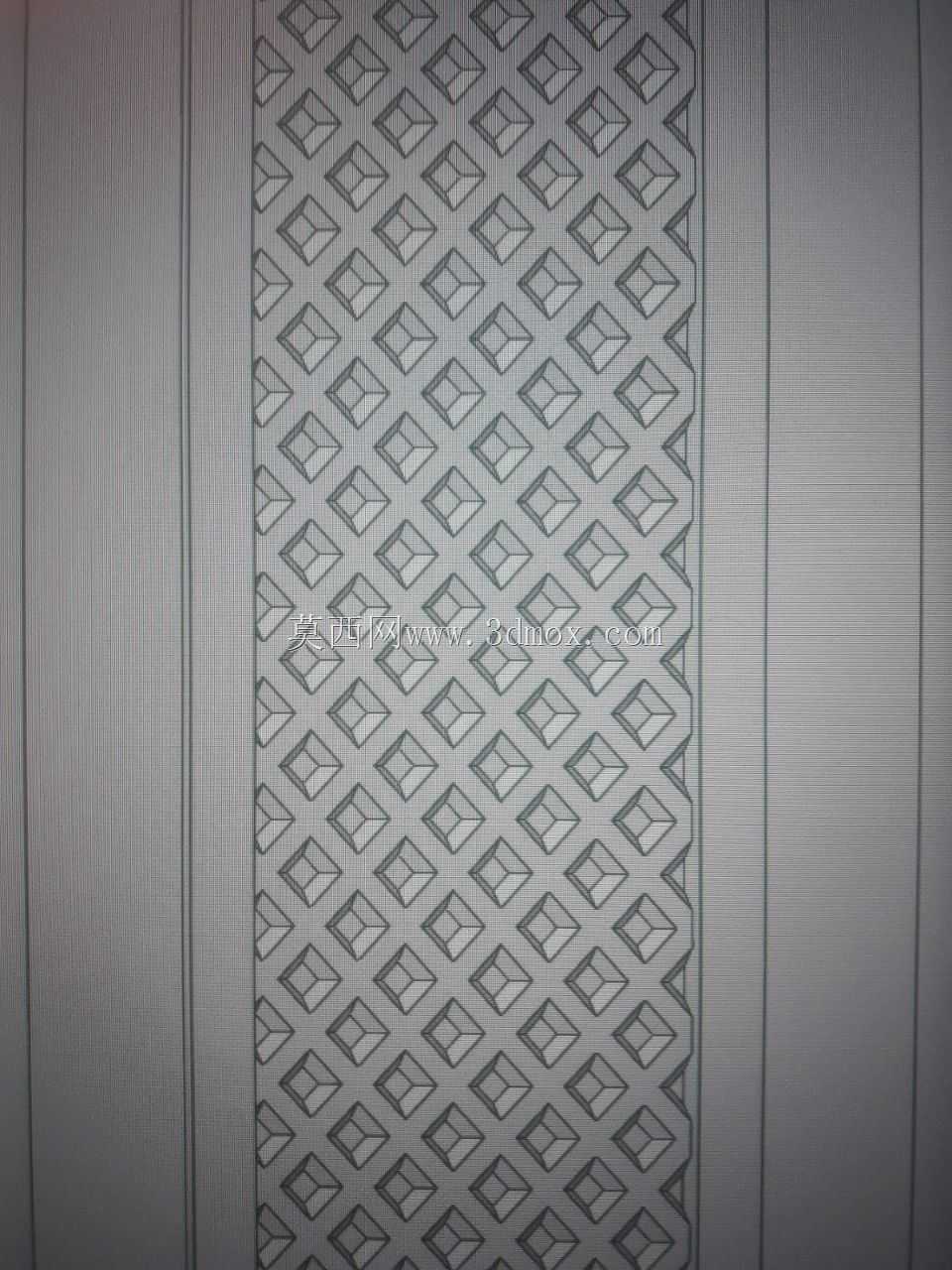

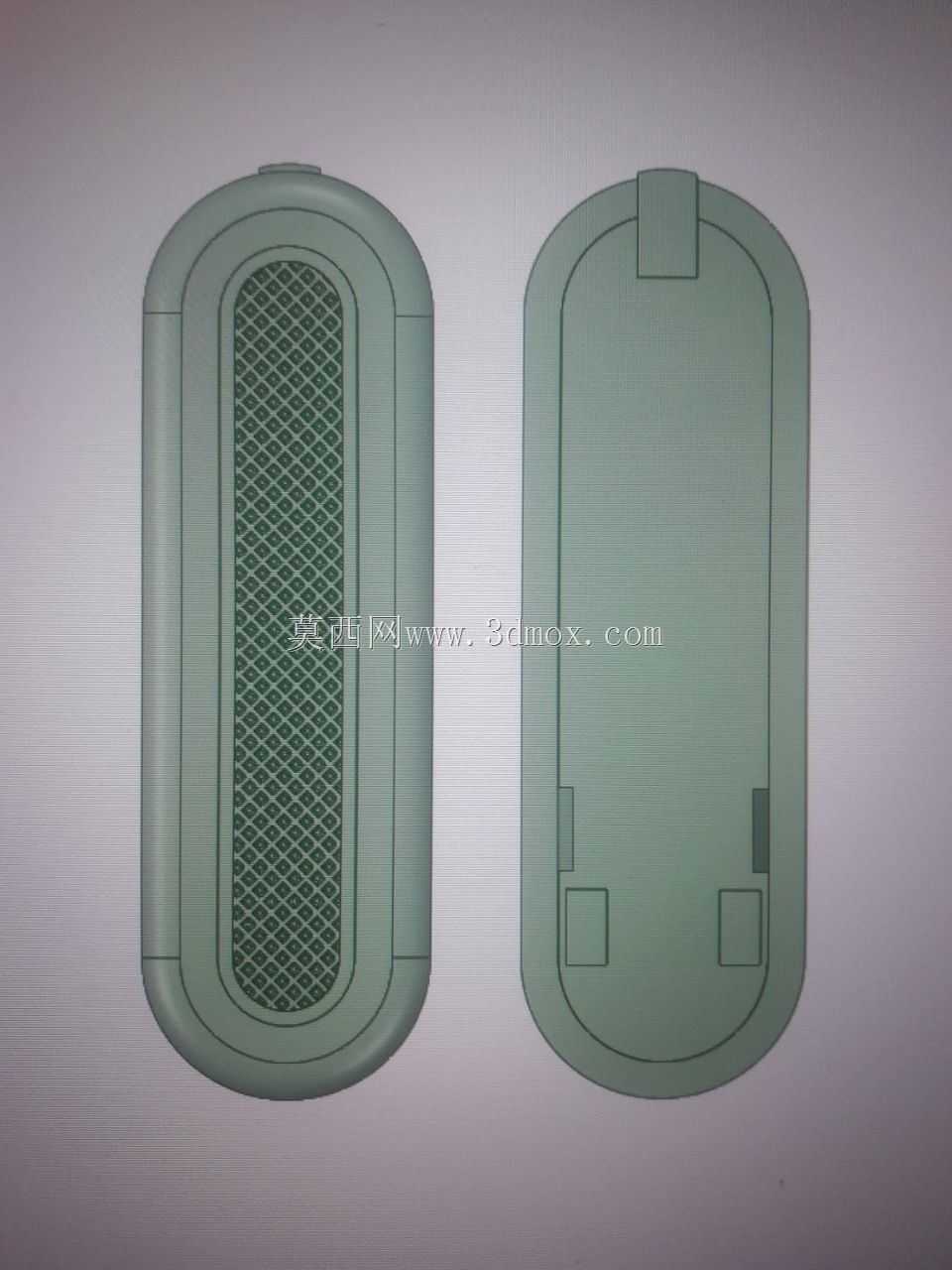

　　这款对接板主要应用于airsoft aeg M4系列发射器的枪托改装与库存适配场景，作为枪托与机匣尾部的连接承载部件，承担着枪托定位、受力传导、快拆锁定的核心作用，在实际下场使用与日常维护场景中，能够适配原厂库存规格的起重机款枪托，无需对机匣尾部进行额外打磨修改即可完成装配。从功能特性来看，该对接板采用分体式嵌合结构，外侧为带防滑纹理的硬质包覆层，表面的菱形格纹防滑结构能够在使用者抵肩操作时增大与衣物或肩垫的摩擦力，避免据枪时出现滑脱移位的情况，提升据枪稳定性；内侧为承力基体，设置了多组定位凸块与卡扣结构，其中上方的方形定位槽用于与枪托内部的定位柱配合实现预定位，

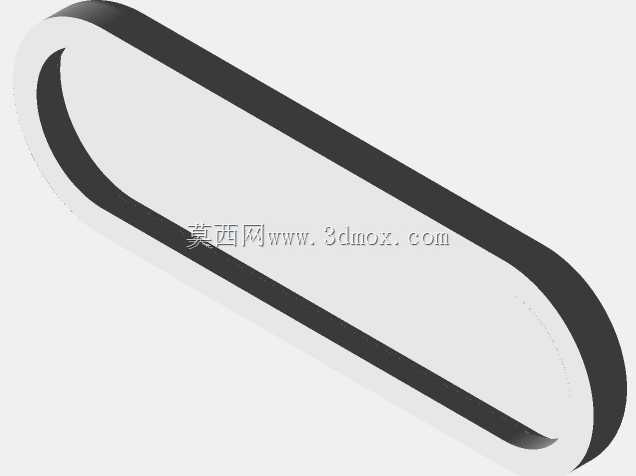

　　下方分布的三组不同尺寸的卡爪分别对应机匣尾部的安装卡槽与枪托的锁定孔位，装配时仅需对准卡槽推入即可完成锁定，拆卸时按下对应释放卡笋即可快速分离，无需额外工具辅助。设计过程中优先考虑了安装边界的适配性，整体外轮廓采用长圆形过渡结构，边缘做了R2.5的圆角处理，避免尖锐边角在使用过程中勾挂装具或划伤使用者，整体厚度控制在18mm，安装后突出机匣尾部的长度为12mm，不会额外增加过多的尾部长度，影响发射器的整体重心分布；内侧承力基体的卡扣位置严格对应M4标准机匣尾部的安装孔位间距，横向卡扣间距为22mm，纵向定位槽与下方主卡爪的中心距为47mm，完全匹配原厂起重机枪托的安装尺寸，能够保证装配后无旷量，

　　在连续射击的往复受力过程中不会出现松动异响。外侧包覆层采用软质耐磨材质，与内侧承力基体通过注塑嵌合的方式结合为一体，两者之间设置了两道环形嵌合槽，能够避免长期使用后两层结构出现分离脱落的问题；内侧承力基体的受力部位做了加厚处理，卡爪根部的厚度达到3.2mm，能够承受据枪时的后坐冲击力与日常拆装的掰扯受力，不会出现断裂失效的情况。在实际装配验证中，该对接板能够完美适配市面上多数量产型M4规格机匣与对应库存起重机枪托，装配后枪托的展开与折叠操作顺畅，锁定结构啮合深度达到2mm，能够保证在剧烈运动过程中枪托不会意外松脱，同时外侧的防滑纹理在雨天或者手心出汗的使用场景下，依然能够保持足够的摩擦力，不会出现抵肩打滑的问题。
