手持式静电放电测试枪结构设计

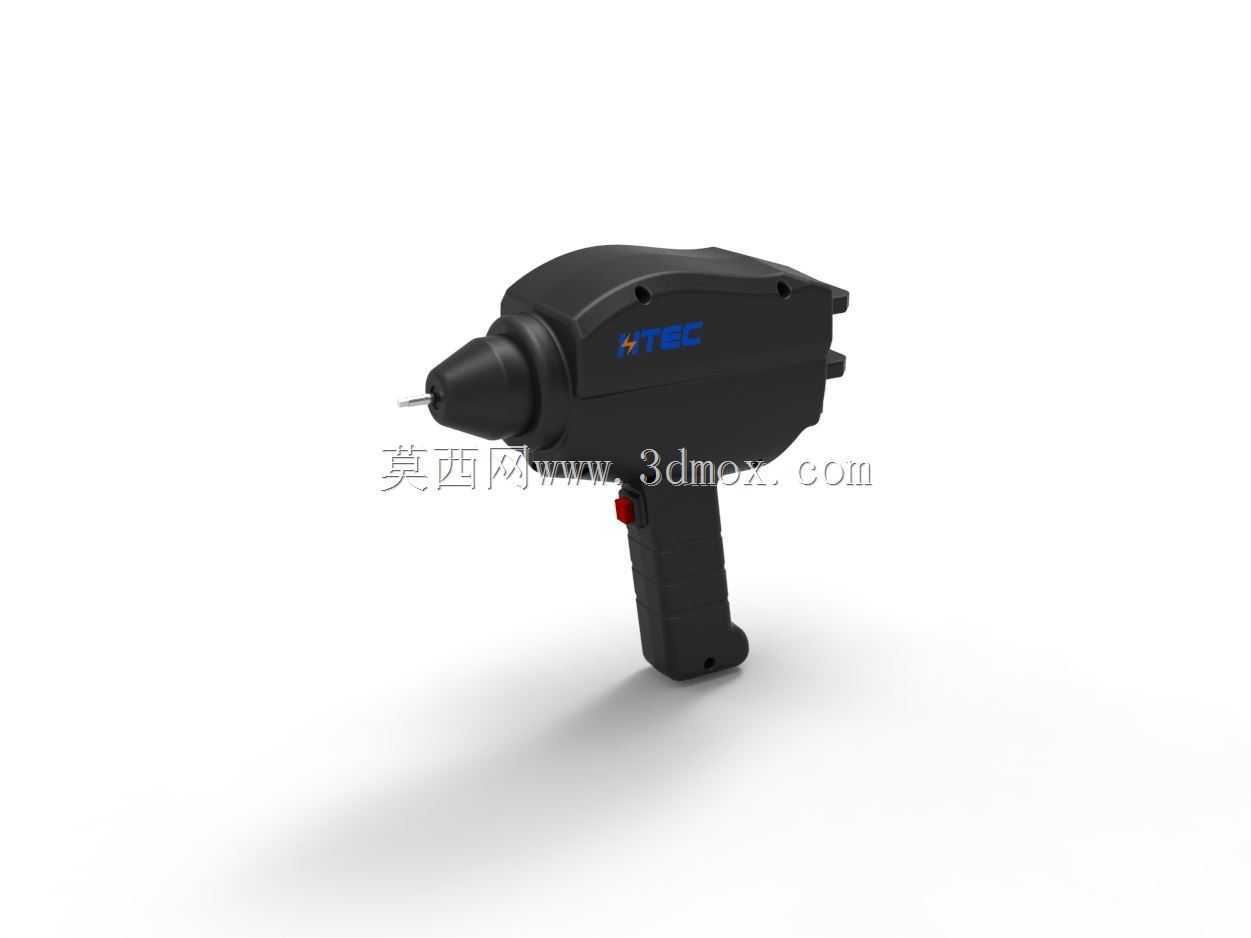

　　这款手持式静电测试枪的三维结构，完全围绕EMC实验室现场测试的实际操作需求搭建，在做电子设备静电抗扰度验证时，测试人员需要单手握持设备长时间在被测件不同点位切换测试，所以整体重心被设计在握把区域，握把做了贴合手掌弧度的曲面造型，表面预留了防滑纹理的安装位，避免长时间操作出现滑脱问题。枪身主体采用上下壳分件的结构设计，分模线沿着枪身侧面轮廓走向布置，既可以隐藏装配接缝提升外观整体性，也能降低壳体注塑成型的脱模难度，内部预留了高压发生模块、控制电路板、储能电容的安装腔位，各个腔位之间设置了定位筋与螺丝柱，不需要额外做固定支架就能完成内部元件的装配，能有效压缩整机的装配工序。枪头位置的放电电极采用可更换结构设计，预留了标准的接口安装位，

　　可以适配尖锥、圆球两种不同规格的放电电极，满足接触放电与空气放电两种不同测试模式的切换需求，电极周围做了环形的防护凸台，避免测试过程中电极磕碰被测件表面造成外观损伤。扳机位置设置在握把上方的手指自然触碰区域，扳机的按压行程做了合理限制，按压力度控制在适合单指操作的范围，长时间按压不会造成手指酸胀，扳机内部预留了微动开关的安装位，触发行程与开关动作行程完全匹配，不会出现空程或者触发卡顿的问题。枪身尾部预留了高压线缆的出线接口，接口位置做了防弯折的橡胶护套安装槽，避免测试过程中线缆反复弯折出现线芯断裂的问题，枪身侧面预留了功能按键与状态指示灯的安装位，按键的凸起高度做了限制，既方便盲操作识别，也不会因为误触影响测试进程。

　　整机的外形尺寸控制在单手握持的舒适范围内，枪身最大宽度不超过成年人手掌的开合宽度，不需要双手配合就能完成所有操作，在进行台式设备、机柜设备、车载电子部件的静电测试时，测试人员可以单手持枪在被测件的缝隙、按键、接口等位置灵活移动，不会因为设备体积过大无法伸入狭窄测试区域。内部走线的通道在壳体上做了一体式的走线槽设计，高压线路与低压控制线路分开布置，避免高压信号干扰控制电路的正常工作，各个部件的安装公差在建模时就做了合理预留，壳体之间的装配间隙控制在均匀范围内，不会出现局部缝隙过大或者装配干涉的问题。
