国际象棋棋子注塑成型模具结构设计

　　这套模具针对国际象棋兵型棋子的批量注塑成型需求开发，核心解决棋类产品生产中外观一致性、成型精度与脱模顺畅性的平衡问题。在文教体育用品生产场景中，棋类配件的外观质感直接影响成品档次，尤其是国际象棋棋子的曲面轮廓、底座台阶与顶部球头的过渡区域，很容易在注塑过程中出现流痕、缩痕或者脱模拉伤，这套模具的结构设计正是围绕这些生产痛点展开。

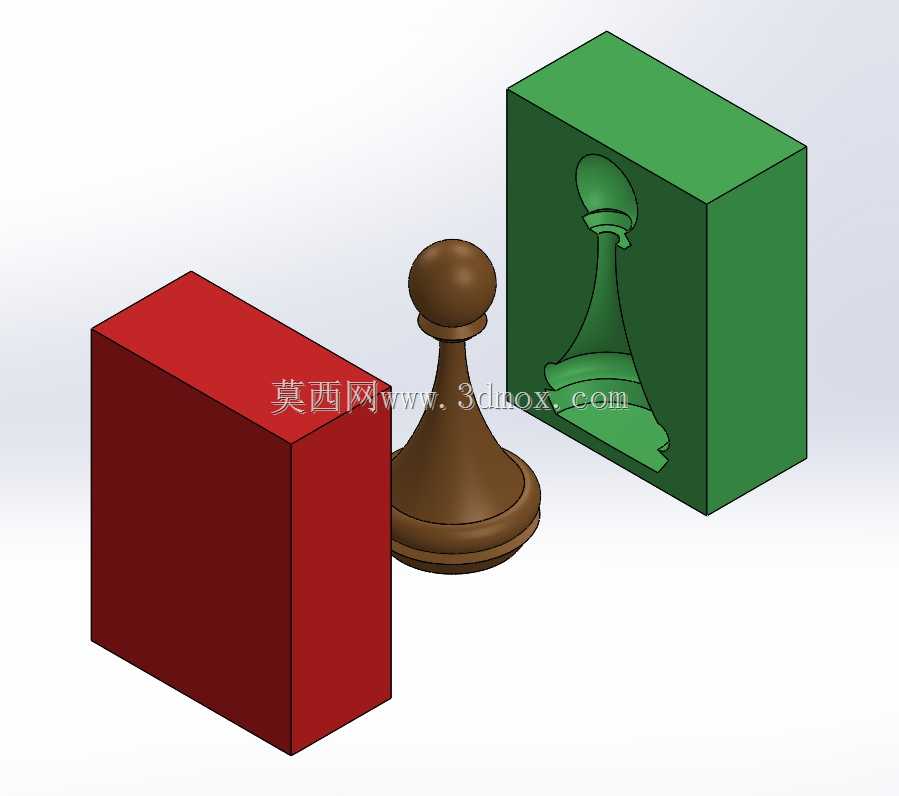

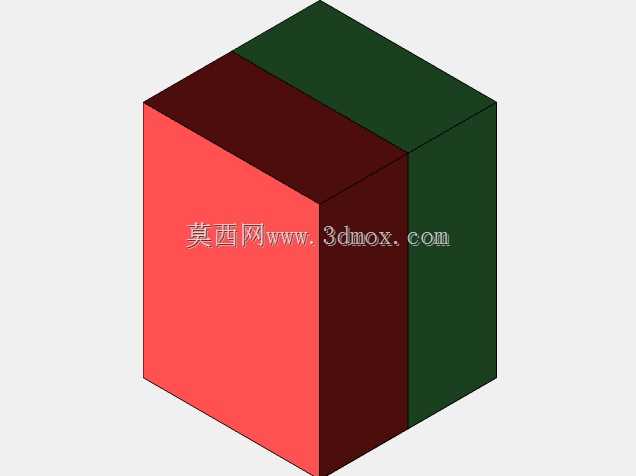

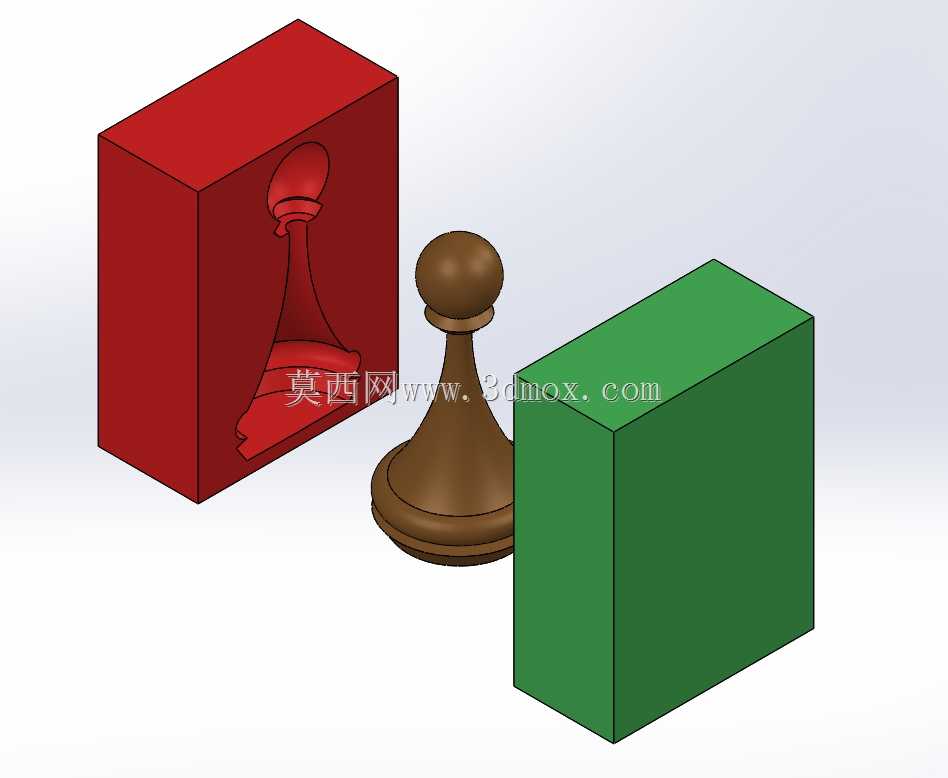

　　从模腔布局来看，采用单型腔模仁结构，模仁分别嵌入上下模架的固定槽内，红色模仁对应棋子的正面轮廓型腔，绿色模仁对应棋子的背面贴合面，合模后形成的封闭型腔完全匹配棋子的外部轮廓，分型面设置在棋子最大轮廓的投影边界处，避免分型线落在棋子的外观展示面上，减少后续抛光修整的工作量。进胶点选择在棋子底座的底部边缘，采用侧浇口进料，熔融的塑料流体从底座位置注入型腔后，顺着棋子的柱身向上填充，能够保证顶部球头位置的填充密实度，避免球头位置出现缺胶或者气泡，同时浇口残留位于棋子底部，组装或者使用时不会暴露在可视区域，不影响成品外观。

　　冷却水道的排布沿着模仁的外轮廓走形，距离型腔壁的距离保持均匀，控制在合适的壁厚范围内，保证成型过程中型腔各区域的温度一致，减少棋子因冷却不均产生的翘曲变形，尤其是棋子的细长颈部位置，冷却速率的匹配能够避免该位置出现应力集中，提升成品的结构强度。脱模结构采用顶针顶出结合吹气辅助的方式，顶针分布在棋子底座的环形接触面上，顶出力均匀分布，不会在棋子表面留下明显的顶针痕迹，开模时先通过微小的吹气压力让塑件与模仁之间形成微小间隙，再启动顶针顶出，避免硬顶导致的棋子颈部断裂或者表面拉伤。

　　在实际生产适配性上，这套模架采用标准模架规格，能够直接安装在常规吨位的卧式注塑机上，安装时的定位圈尺寸、浇口套半径都匹配通用注塑机的安装接口，不需要额外定制转接配件，换模调试的流程和常规注塑模具一致，能够快速接入现有生产线。模仁部分采用可拆换的嵌入式结构，如果后续需要调整棋子的表面细节，比如增加纹理、修改轮廓弧度，只需要更换对应位置的模仁镶件，不需要重新制作整套模架，能够降低产品迭代的改造成本。

　　从成型工艺适配来看，这套模具适配常规的热塑性塑料加工，比如ABS、PP等常用棋具材料，成型时的注射压力、保压时间参数窗口较宽，不需要特殊的成型工艺条件，普通注塑车间的常规工艺参数调整范围就能满足生产要求，生产过程中的良品率能够保持在较高水平。棋子成型后，只需要简单修剪底部的浇口残留，不需要大量的后续打磨工序，就能直接进入后续的表面上色或者包装环节，能够有效缩短整个产品的生产流程，降低单件产品的加工成本。

　　在结构细节处理上，模仁的型腔表面做了镜面抛光处理，成型后的棋子表面光滑度高，后续喷涂或者电镀时的附着力更好，不会因为表面细微的刀痕影响表面处理效果。上下模仁的合模定位采用精密导柱导套结构，合模时的定位精度能够控制在微米级，避免合模错位导致的棋子分型面错边，保证棋子的轮廓对称度，尤其是顶部球头与柱身的同轴度，不会出现偏心的问题，保证棋子放置时的稳定性，不会出现歪斜倾倒的情况。排气槽开设在分型面的边缘位置，深度控制在塑料溢边值以下，能够在填充过程中快速排出型腔内的空气，避免棋子表面出现烧焦、缺胶等缺陷，尤其是顶部球头的封闭位置，排气槽的合理排布能够保证该位置的填充完整，不会出现局部缺料的问题。
