柯尔特单动左轮手枪结构三维数模

　　在轻武器结构设计、战术装备仿真推演以及影视道具三维预演的相关工作场景中，这类单动左轮的结构数模是非常实用的参考载体，不同于自动装填手枪的管退式、自由枪机式结构逻辑，单动左轮的整个动力传递、击发联动路径完全依托转轮座内部的棘爪、击锤、扳机连杆的硬接触配合完成，没有复进簧带动套筒往复的冗余动作，结构可靠性的冗余度设计思路非常值得机械结构从业者拆解参考。从实际功能逻辑来看，这款单动左轮的击发动作需要手动压倒击锤完成待击，此时转轮座内部的棘爪会推动弹巢旋转一个固定工位，让弹巢内的弹腔精准对准枪管尾部的入弹口，扳机扣动的行程仅负责释放击锤，击锤在簧力作用下向前回转撞击弹药底火完成击发，这种设计的扳机行程阻力非常小，击发一致性表现优异，

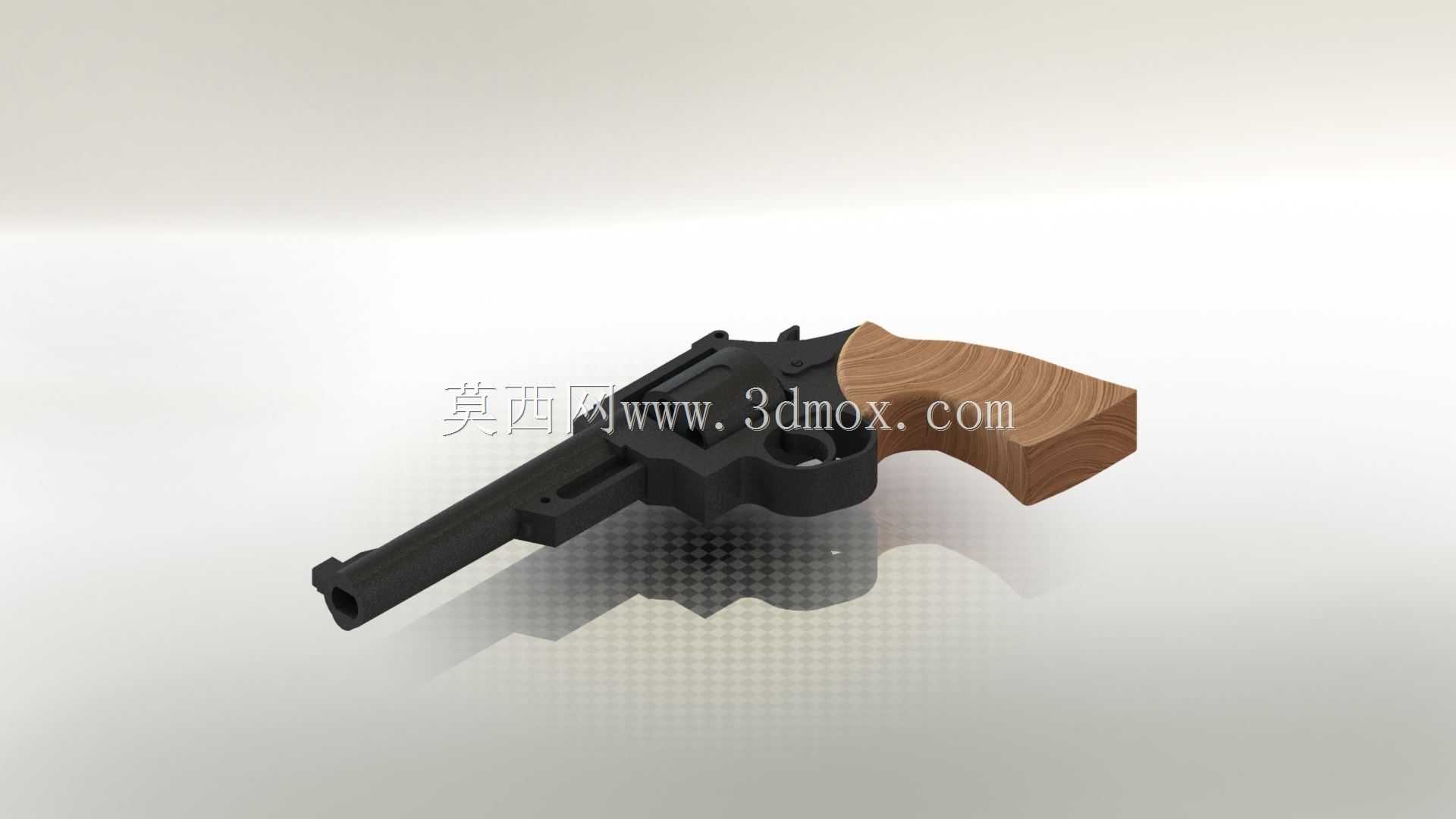

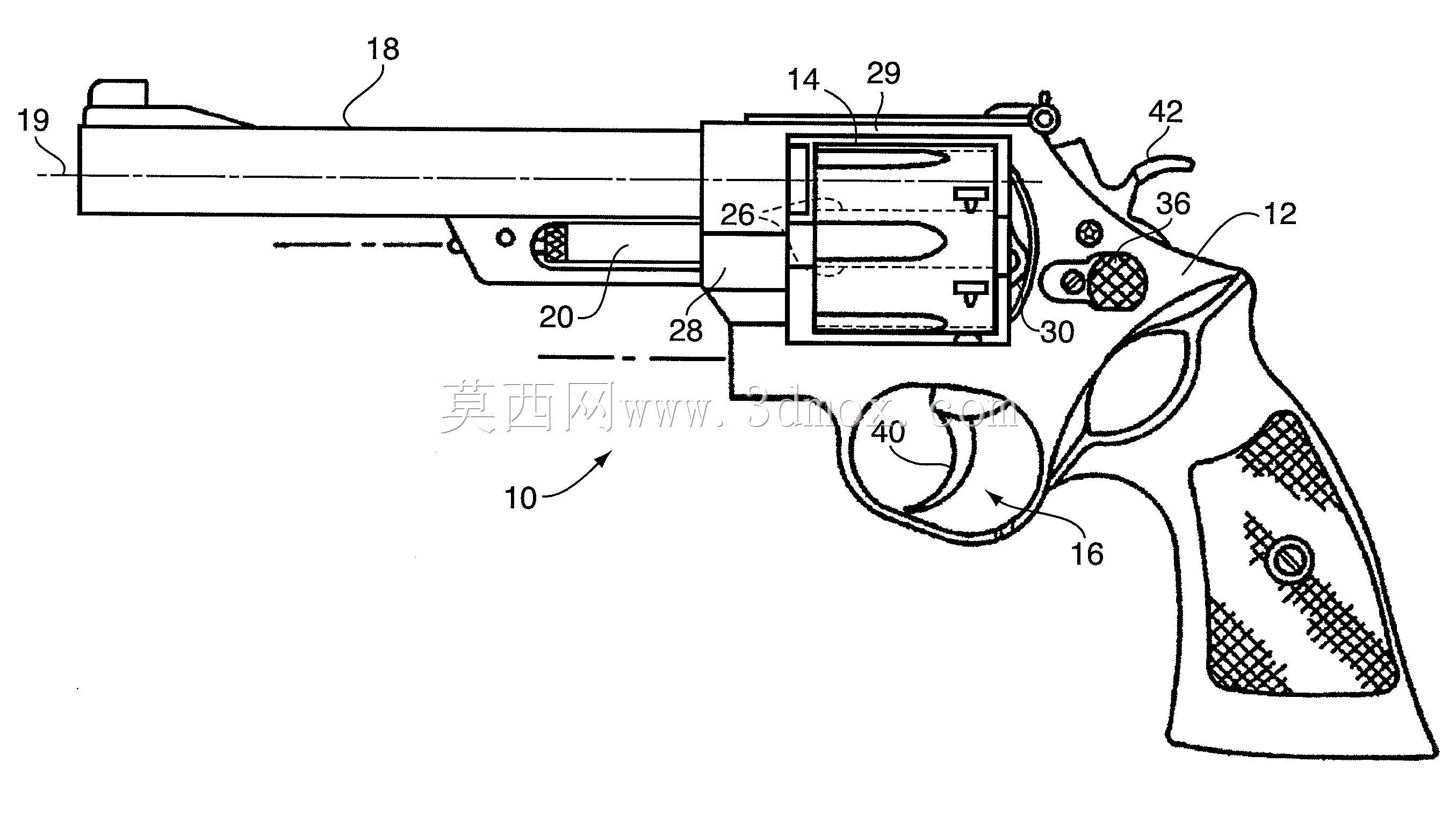

　　在早期的民用射击、勤务使用场景中，这种结构对弹药公差的适配性极强，哪怕是弹壳尺寸有轻微偏差的复装弹药，只要能顺利放入弹巢，就可以顺利完成击发，不会出现自动手枪常见的卡弹、退壳故障。从设计思路层面拆解，整个模型的结构拆分完全还原了实枪的装配逻辑：枪管部分通过螺纹与转轮座前端刚性连接，枪管内的膛线结构在数模中做了简化示意，重点还原了枪管尾部与弹巢前端的配合间隙，这个间隙的尺寸控制是这类枪械设计的核心要点，间隙过大会导致击发时火药燃气从缝隙处溢出，影响弹头初速同时可能灼伤握持的手部，间隙过小则会在弹巢旋转时出现剐蹭，导致转轮卡滞无法正常供弹。握把部分采用的是木质贴片包裹金属握把框架的结构，握把的曲面弧度完全贴合人手自然握持时的掌心轮廓，虎口位置的凸起做了圆弧过渡处理，连续射击时可以有效缓冲后坐力对手部的冲击，握把框架内部预留了击锤簧的安装空间，击锤簧的导杆从握把底部一直延伸到击锤尾部的卡槽内，整个簧力的传递路径是直线型的，没有多余的转向结构，能最大程度减少机械传动过程中的力损失。弹巢部分的六个弹腔均匀分布在转轮的圆周方向，每个弹腔的同轴度公差在设计时需要严格控制，保证每个工位旋转到位后，弹腔轴线与枪管轴线的偏差不超过0.1mm，否则会出现弹头撞击枪管坡膛的问题，轻则影响射击精度，重则会出现炸膛的安全隐患。转轮的定位依靠转轮座下方的定位销完成，当压倒击锤带动棘爪推动转轮旋转到固定工位时，定位销会在簧力作用下卡入转轮表面的定位凹槽内，将转轮完全锁死，

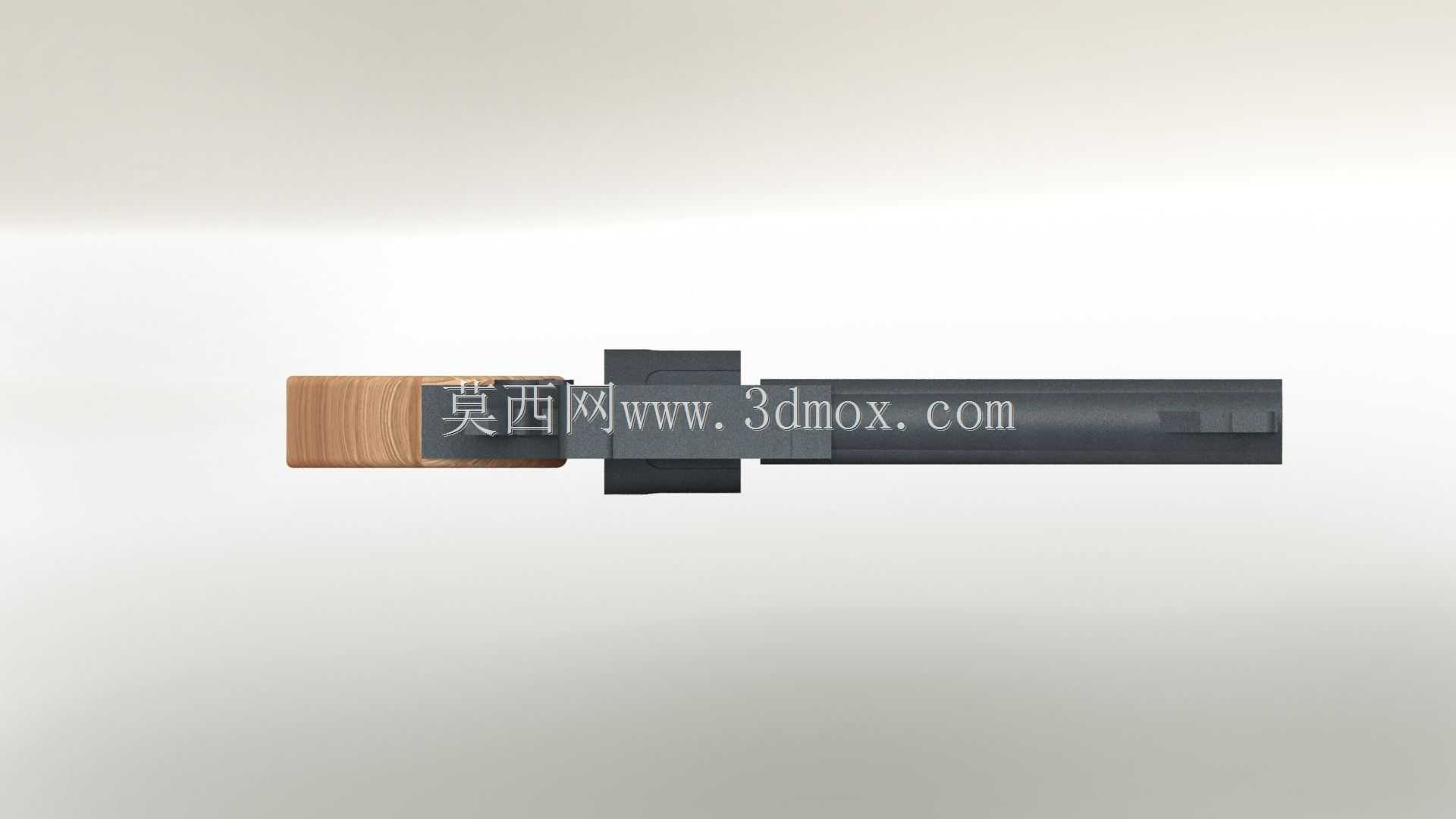

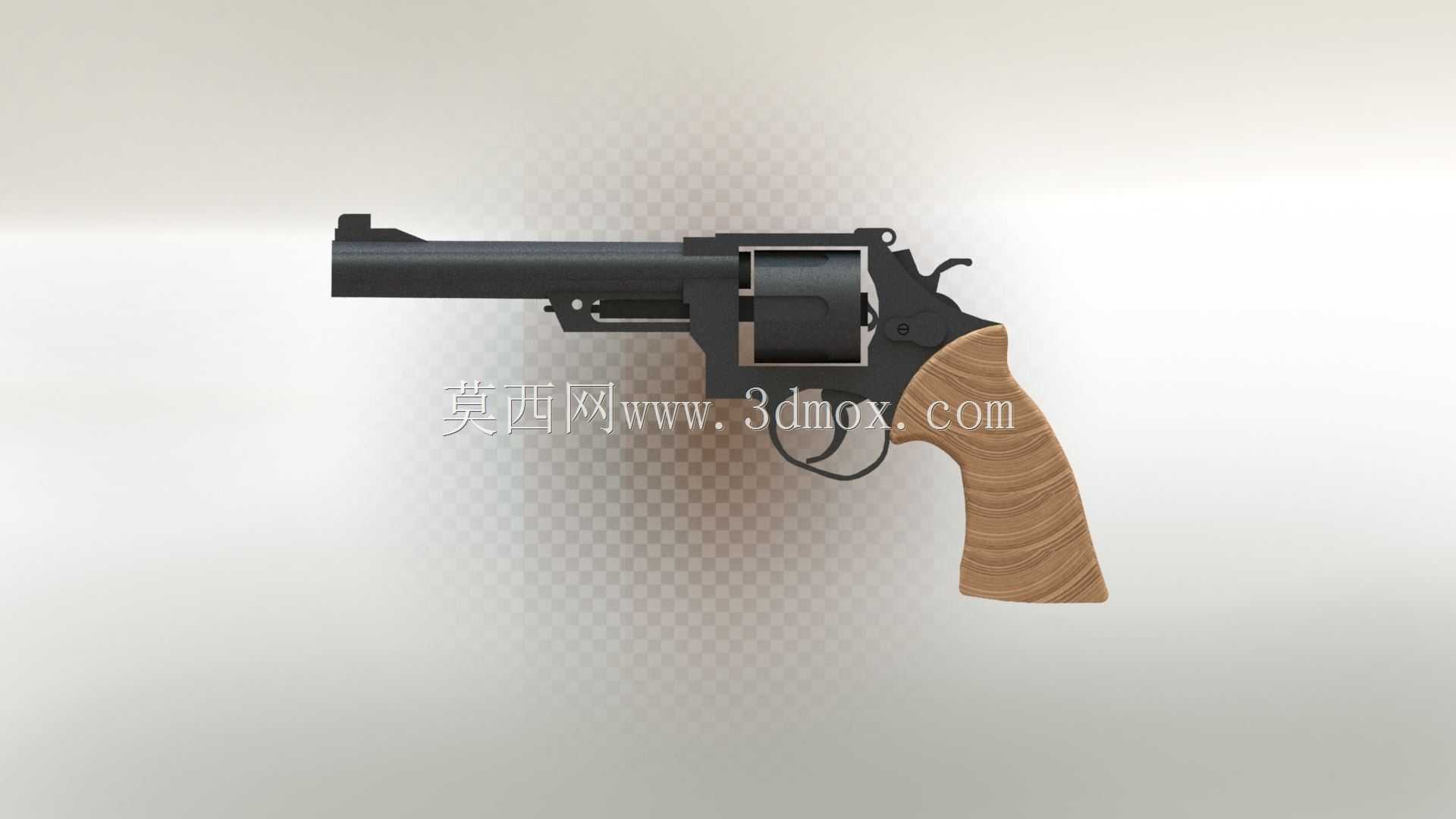

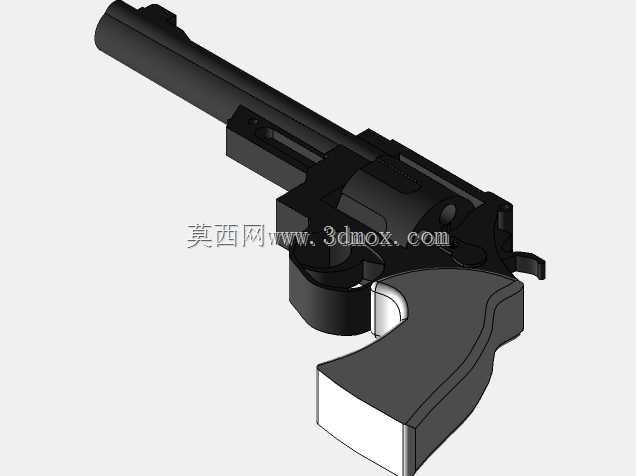

　　避免击发瞬间转轮出现位移。扳机部分的结构做了两段式的行程设计，第一段空行程负责消除连杆之间的装配间隙，第二段行程才会带动阻铁下降释放击锤，这种设计可以避免日常携行时轻微触碰扳机导致的误击发问题。整个模型的外形尺寸边界还原了经典单动左轮的实际比例，枪管长度、转轮直径、握把宽度的比例完全符合实枪的尺寸参数，在做虚拟装配、人机工程仿真的时候，可以直接导入到仿真软件中，不需要额外做比例缩放调整。对于结构设计从业者来说，拆解这个模型的结构逻辑，可以直观理解硬接触式联动机构的公差配合设计思路，比如棘爪与转轮齿的配合角度、阻铁与击锤卡槽的啮合深度、各个转动副的间隙预留量，这些设计细节在很多通用机械的间歇传动机构中都有共通的参考价值，

　　比如自动化设备里的棘轮送料机构、分度盘定位机构，其核心的定位、传动逻辑和这款左轮的转轮驱动结构是完全一致的，通过拆解这个数模的结构，可以把轻武器设计里的高可靠性结构思路迁移到民用机械设备的结构设计中，提升设备运行的稳定性。在影视道具的数字化制作流程中，这个数模可以直接用来做3D打印的原型，通过光敏树脂打印出各个零件之后，经过简单的表面处理就可以制作出高度还原的道具模型，不需要再手动测绘实枪尺寸，能大幅缩短道具制作的周期。在战术模拟训练的场景中，这个高精度的结构数模可以导入到虚拟仿真系统中，用来演示单动左轮的操作流程、故障排除逻辑，让受训人员可以直观理解枪械内部的结构联动关系，比单纯的平面示意图教学的效果要好很多。整个模型的各个零件都做了独立的实体拆分，没有出现合并特征的问题，在做结构拆解、工程图导出的时候，可以直接选中单个零件生成对应的视图，不需要再做额外的特征分割处理，对于需要做结构复刻、二次设计的从业者来说，这种拆分方式能节省大量的前期建模时间。
