紧凑型点22口径单发手持枪械结构设计

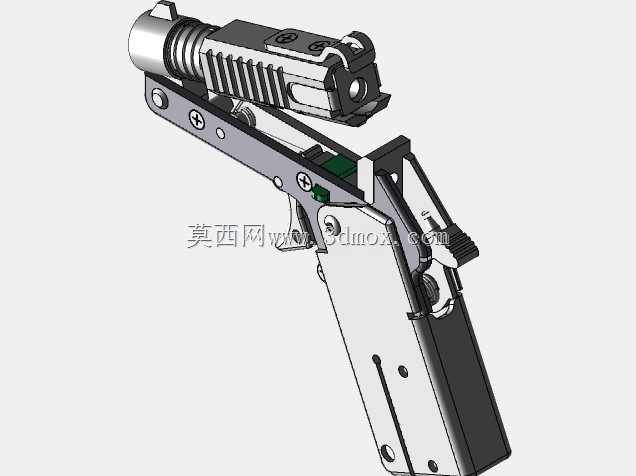

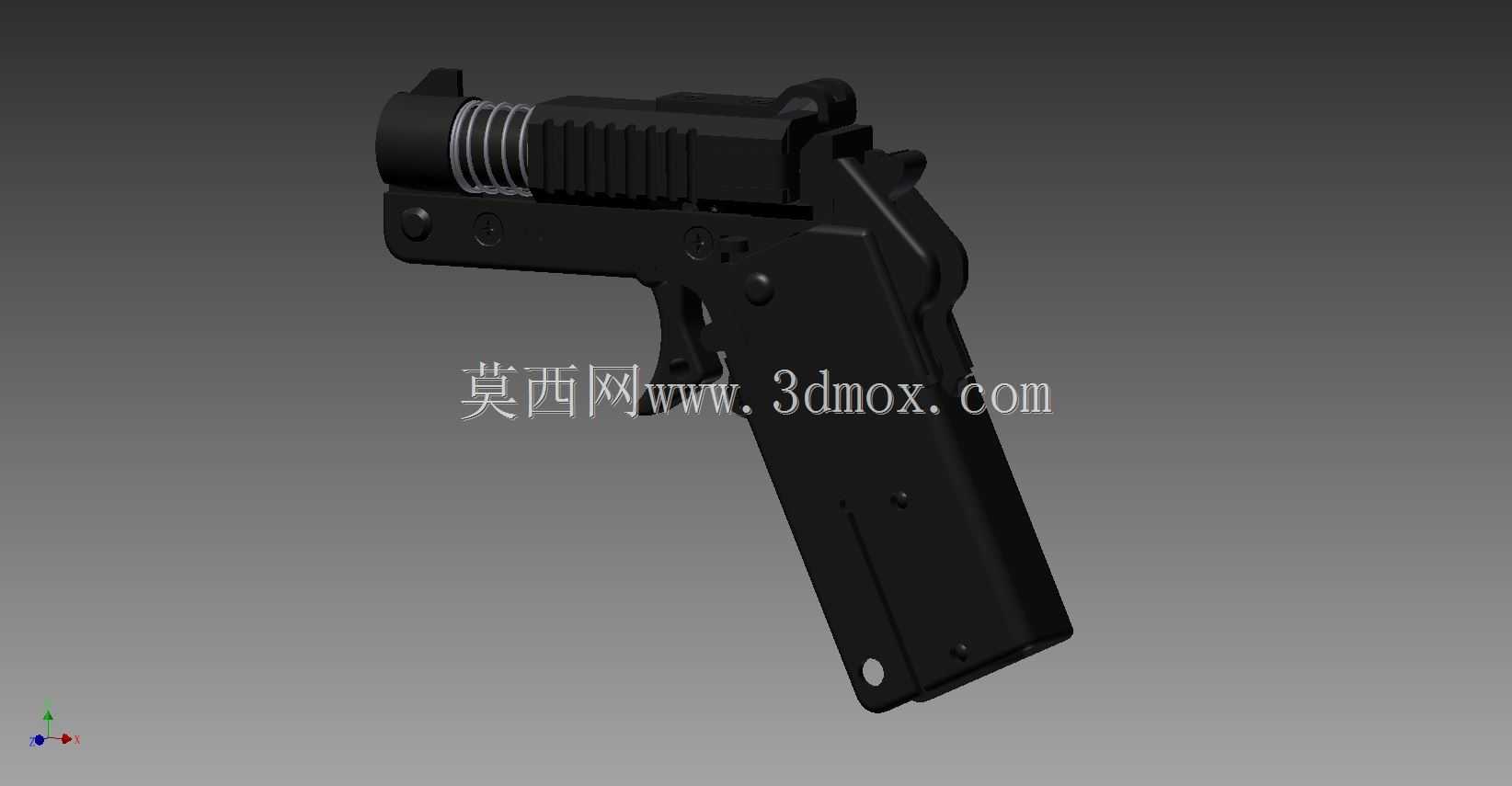

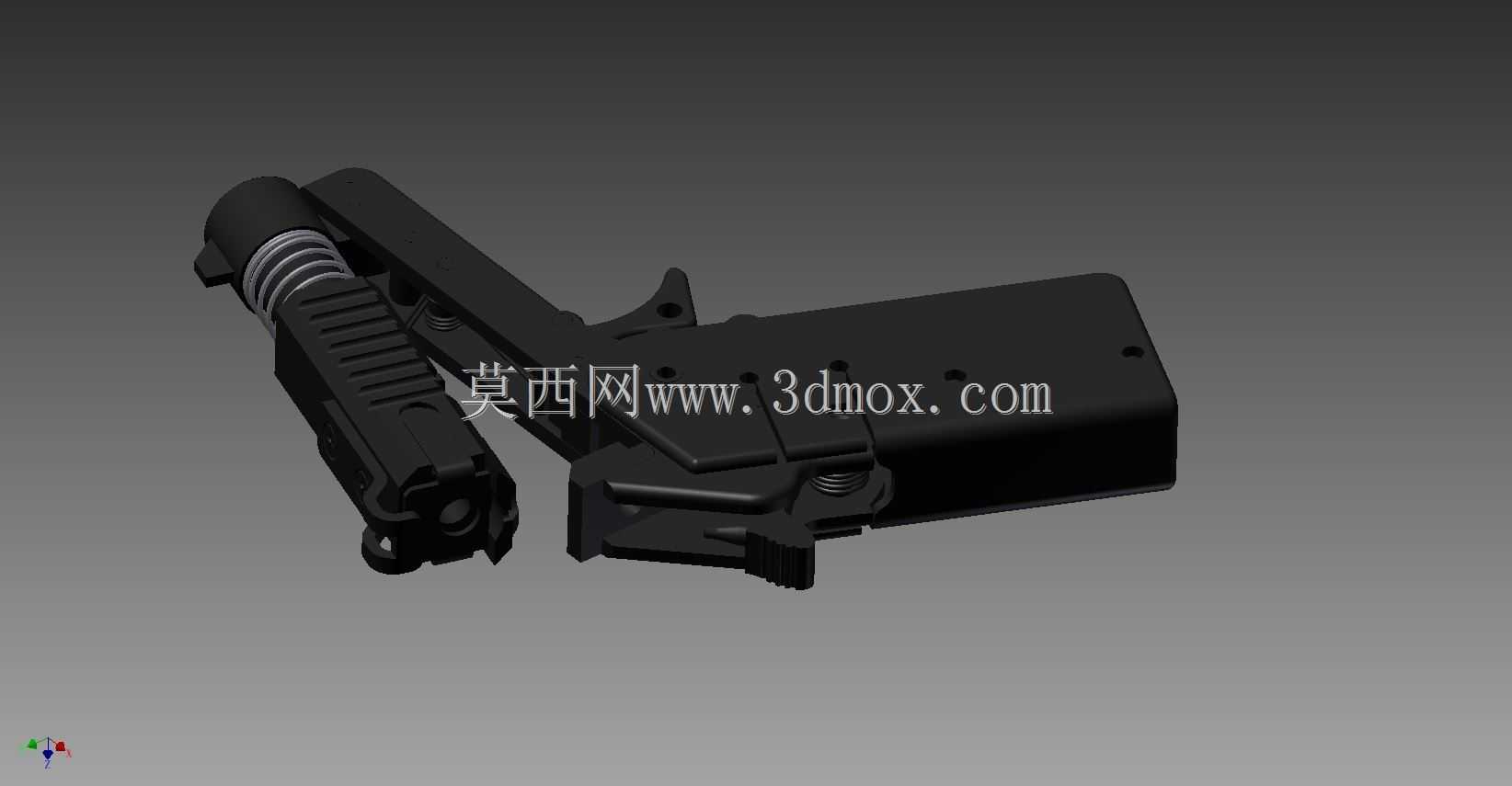

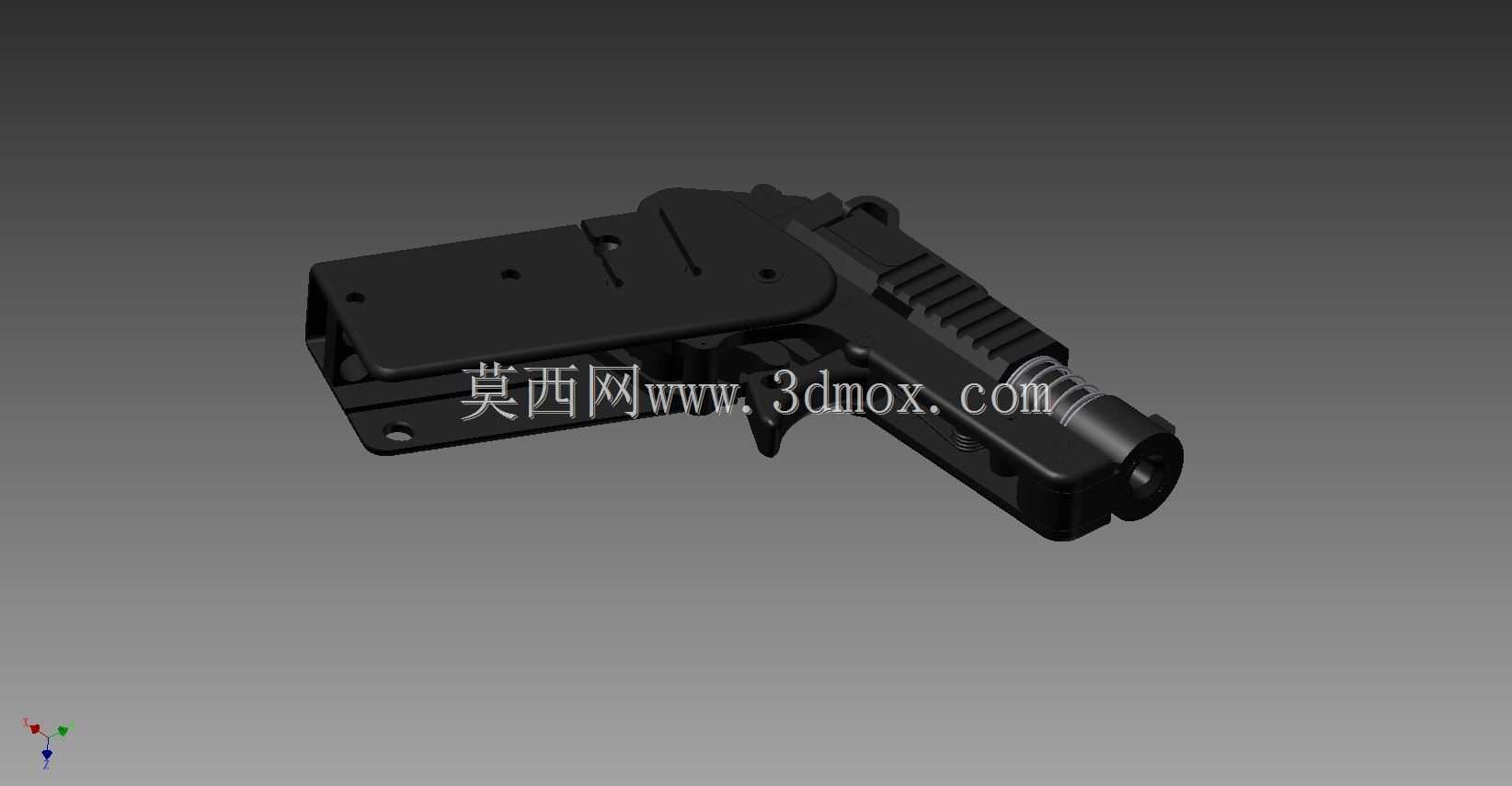

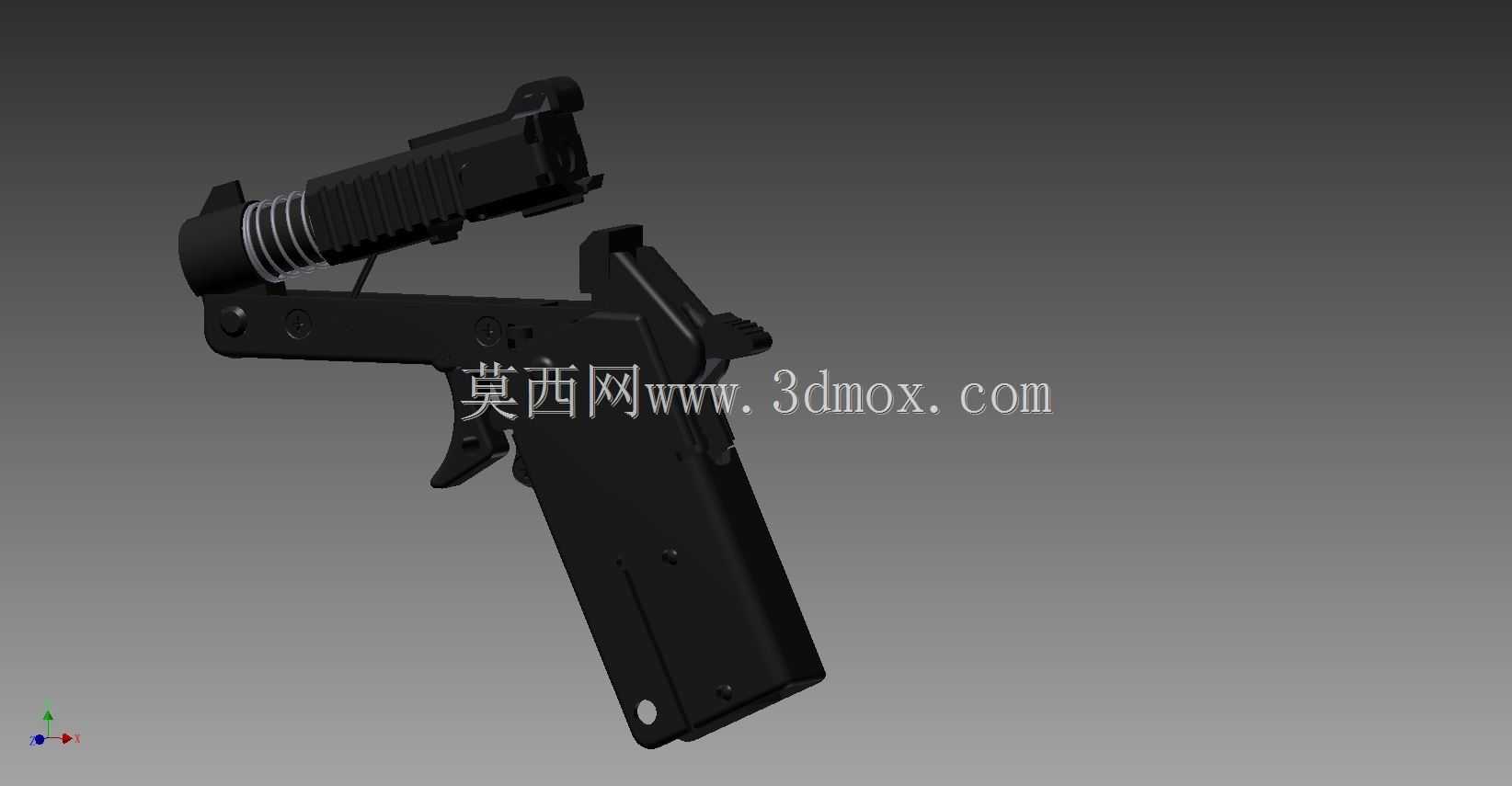

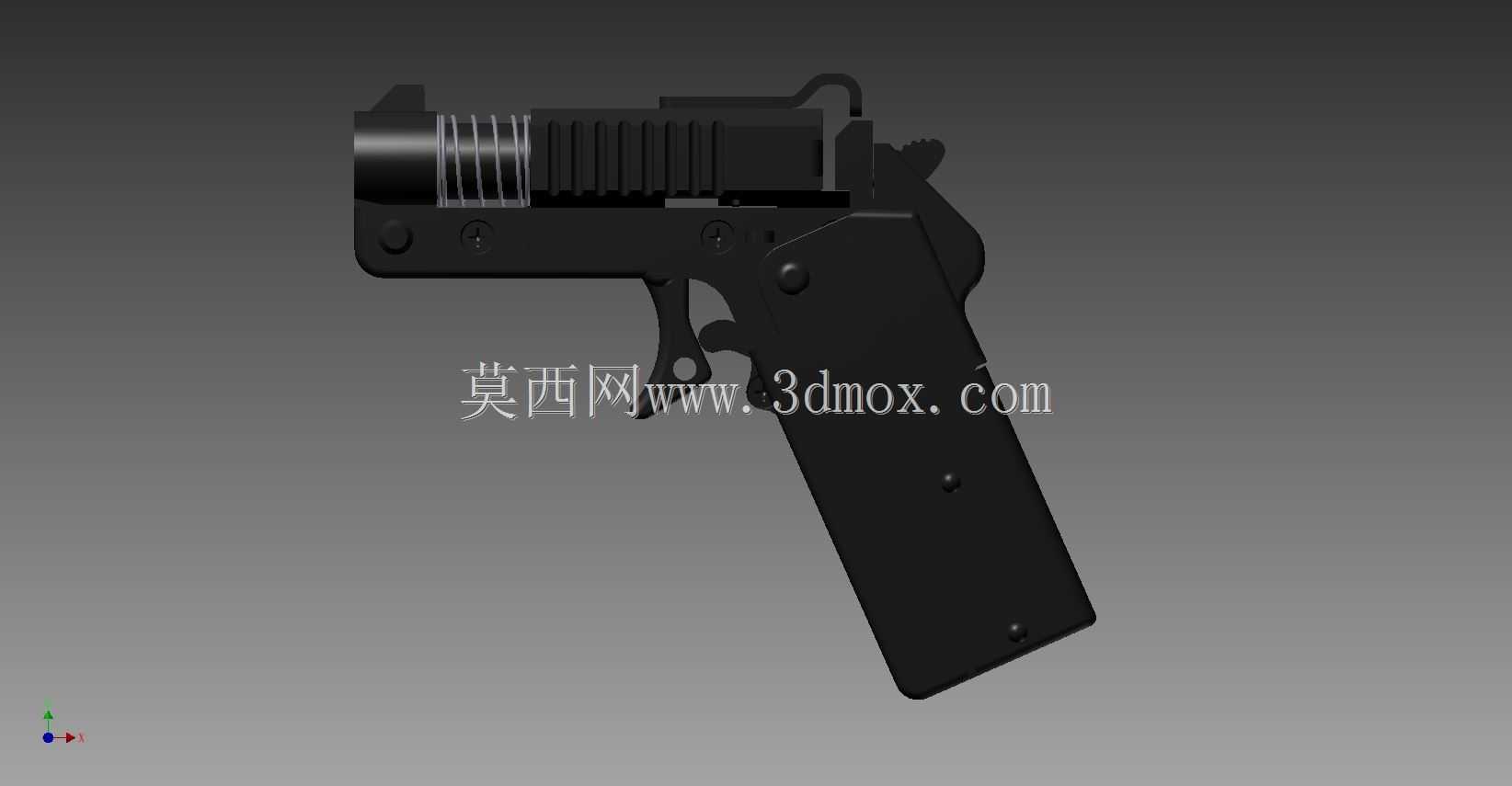

　　该结构属于轻武器类手持发射装置，核心应用场景覆盖民用射击运动训练、轻武器结构教学演示、影视道具仿真制作等领域，整体采用单发手动装填的击发逻辑，无连续供弹结构，整体结构紧凑，可适配小口径边缘发火弹药的击发需求。从功能特性来看，整套结构分为枪管组件、套筒座组件、击发机构、握把护板四个核心模块，枪管部分采用短管设计，外壁设置多道环形散热槽，连续击发时可快速导出膛内热量，避免枪管温升过高影响弹道稳定性；套筒部分集成了抽壳钩与击针让位结构，手动后拉套筒即可完成待击动作，松开后套筒在复进簧作用下复位，同时完成弹药入膛动作。握把部分采用贴合人手握持的弧形轮廓，护板通过两颗沉头螺钉固定在套筒座两侧，握持时虎口位置与套筒座尾部的圆弧面完全贴合，

　　可有效抵消击发时的后坐冲量，避免手腕出现过度偏转。设计过程中优先考虑结构的易加工性，所有金属构件均采用常规铣削工艺即可完成加工，无复杂曲面或特殊工艺要求，击发机构采用平移式击针设计，击针簧的预压力经过反复校核，既可以保证弹药底火被可靠击发，又不会因为簧力过大导致待击时扳机力过重，影响射击精度。从安装边界来看，整套结构的横向最大宽度不超过30毫米，枪管轴线距离握把底部的垂直高度控制在120毫米范围内，整体长度控制在150毫米级别，属于紧凑型手持结构，可放入常规口袋或小型枪套中携带。各部件之间的配合公差按照轻武器设计规范设定，枪管与套筒座的配合采用H7/g6间隙配合，保证枪管拆装便捷的同时不会出现径向晃动；

　　击针与击针孔的配合间隙控制在0.02毫米以内，避免击发时出现击针偏斜导致底火击发失效的问题。套筒座内部的击发机构腔室做了圆角过渡处理，避免应力集中导致构件在反复击发过程中出现疲劳断裂，扳机部分采用弧形接触面设计，扳机行程控制在5毫米左右，扳机力维持在20牛上下，符合民用射击运动的操作习惯。握把护板采用非金属材质时可进一步降低整体重量，金属材质护板则可提升整体结构强度，两种材质的安装接口完全通用，无需修改其他构件尺寸即可完成替换。整套结构的拆解无需专用工具，取出握把固定螺钉即可分离护板，进一步抽出固定销即可完成全枪的不完全分解，日常维护擦拭十分便捷。在结构教学场景中，该模型可清晰展示单发手枪的击发逻辑、供弹动作、闭锁方式等核心原理，

　　学员可通过拆装快速理解各构件的运动关系；在影视道具制作场景中，可基于该结构修改外形细节，适配不同题材的道具需求，无需重新设计核心击发结构；在民用射击运动场景中，该结构的低后坐力特性十分适合新手入门训练，帮助射击爱好者快速掌握握持、瞄准、击发的基础动作要领。设计时还考虑了安全冗余，套筒座上设置了手动保险卡槽，保险杆拨动到保险位置时会锁定击针与扳机的运动路径，避免意外跌落或误触扳机导致的走火风险，保险杆的操作位置设置在拇指可快速触碰的位置，切换射击与保险状态时无需改变握持姿势。枪管尾部的弹膛部分按照弹药尺寸做了精准适配，膛线部分可根据实际使用需求选择加工或采用滑膛设计，适配不同的使用场景要求。
