十吨级单梁起重行走吊运机构设计

项目分类:起重机 发布时间:2022-03-03 ID:568794
  • 十吨级单梁起重行走吊运机构设计
  • 十吨级单梁起重行走吊运机构设计
  • 十吨级单梁起重行走吊运机构设计

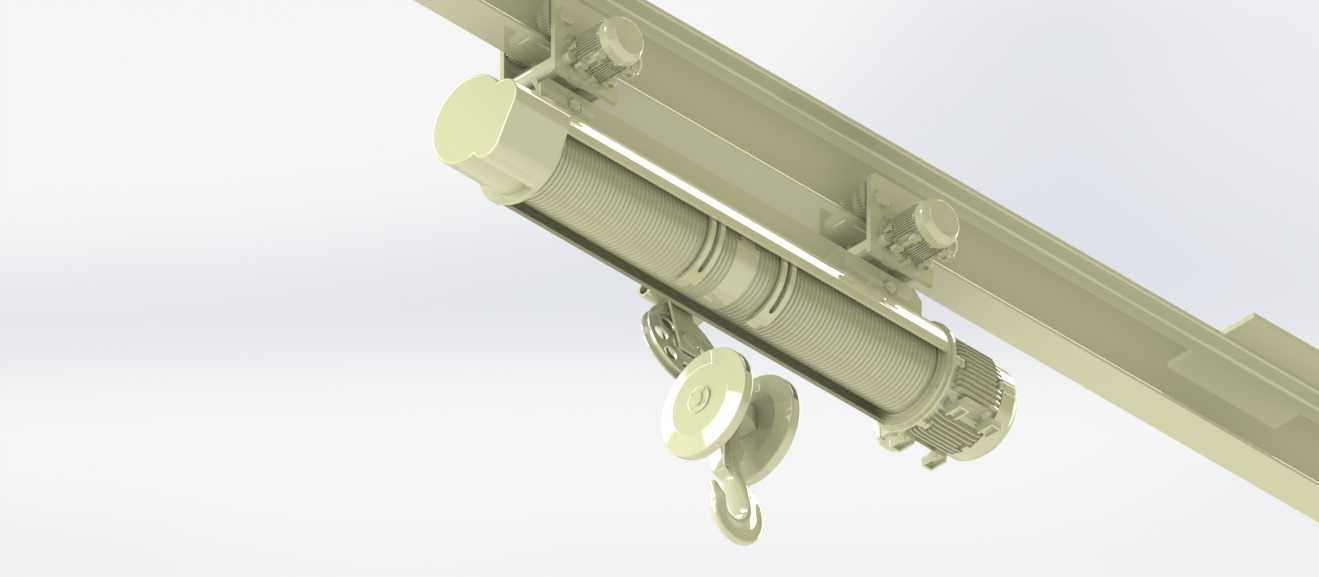

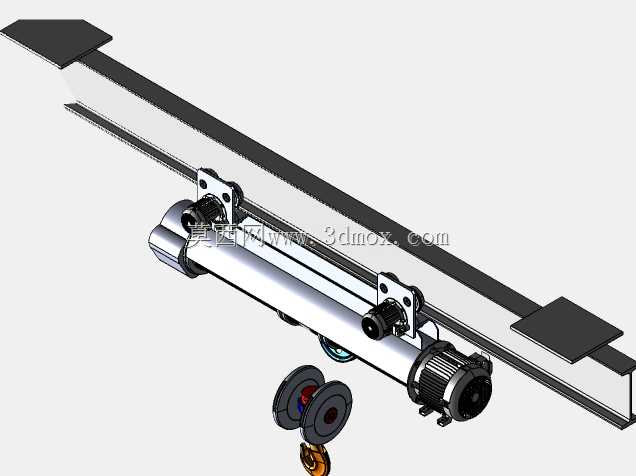

  这套十吨级单梁吊运行走机构,主要面向车间内部固定跨距的重物转运场景,常见于机械加工车间的工件跨工位转运、仓储库区的重型货物堆垛、装配产线的重型部件上下线作业,适配的作业场景多为室内固定轨道铺设的工况,不适合露天无轨道防护的长距离移动作业。从实际使用逻辑来看,整套机构依托顶部铺设的平行轨道实现纵向移动,配套的电动葫芦沿横梁方向实现横向位移,配合葫芦自带的起升卷扬结构,可覆盖轨道下方矩形区域内的所有点位吊运需求,额定承载下可稳定完成十吨级载荷的升降与平移作业,避免了车间内叉车转运需要预留宽阔通道的空间浪费问题,对车间内部空间利用率的提升效果明显。

  设计层面首先考虑的是载荷传递路径的合理性,主梁采用箱型截面结构,行走轮组的安装支座直接与主梁上翼缘板通过螺栓组刚性连接,所有起升载荷通过电动葫芦的行走轮传递到主梁腹板位置,再通过主梁两端的行走轮组将载荷均匀传递到顶部轨道,最终载荷由轨道承载梁传导至建筑主体结构,整个传力路径没有冗余的受力环节,避免了局部应力集中导致的结构变形。行走轮组采用双轮缘结构设计,轮缘与轨道侧面预留3到5毫米的配合间隙,既可以保证机构沿轨道顺畅行走不卡滞,又能在启动、制动时承受横向冲击力,防止机构脱轨。驱动端采用电机与减速机构直连的布局,减速机构输出轴直接与行走轮的轮轴通过键连接传递扭矩,没有额外的链条、皮带等易损传动部件,降低了日常维护的频次,同时驱动电机自带制动模块,在断电状态下可以自动锁止行走轮,避免大风或者轨道坡度导致的机构溜车问题。

  安装边界方面,整套机构的行走轮踏面直径、轮缘内侧间距严格匹配常用的QU系列起重机轨道参数,安装时需要保证两根平行轨道的跨度公差控制在正负3毫米范围内,轨道顶面的高低差在全程范围内不超过5毫米,避免行走过程中出现轮组偏载、啃轨的问题。主梁的端部与车间建筑立柱之间预留不小于100毫米的安全间隙,防止机构行至轨道端部时与建筑结构发生碰撞,电动葫芦的最低起升高度需要根据车间地面的作业需求调整,保证吊钩落到最低作业位置时,卷扬卷筒上的钢丝绳预留圈数不小于3圈,防止钢丝绳脱槽。

  结构细节上,主梁两端的行走支架采用钢板焊接成型,焊接后需要做去应力退火处理,消除焊接残余应力,避免长期承载后支架出现变形导致轮组错位。电动葫芦的行走轮与主梁下翼缘的配合面经过机加工处理,表面粗糙度控制在Ra6.3以内,保证葫芦沿主梁行走时的顺畅性,减少运行过程中的异响与磨损。机构上所有的转动销轴位置都预留了润滑脂注油口,日常维护时可以在不拆解结构的情况下完成润滑作业,延长转动部件的使用寿命。另外整套机构的供电采用滑触线或者拖链布局,沿轨道方向铺设供电线路,避免电缆垂落影响下方作业空间,所有电气线路都穿金属管防护,防止车间内的金属切屑、油污损坏线路绝缘层。

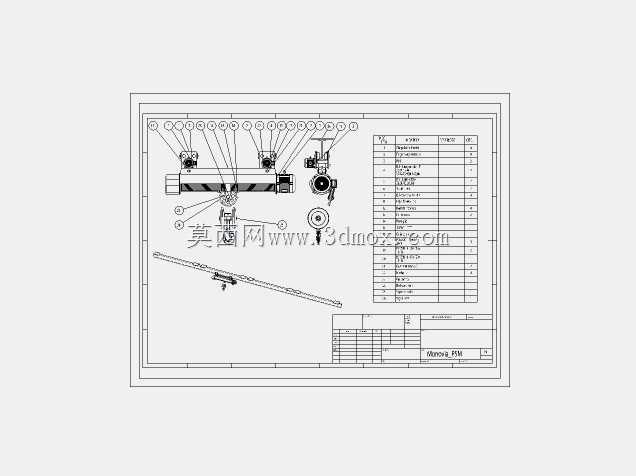

  从建模逻辑来看,整套模型的所有配合面都按照实际加工公差做了间隙预留,行走轮与轨道、电动葫芦与主梁之间的配合都采用了符合实际装配关系的约束,没有出现干涉问题,结构件的壁厚、加强筋的布置位置都参考了成熟的起重机设计规范,可直接用于同类型产品的结构参考、方案演示,也可以作为车间吊运系统改造的方案验证模型使用,帮助设计人员快速核对安装空间、载荷传递路径的合理性,减少方案设计阶段的重复建模工作量。
