点22口径五发步枪供弹弹匣结构设计

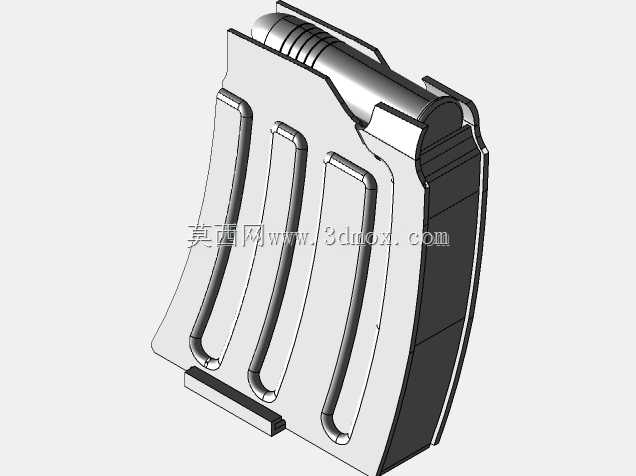

　　在民用运动射击、小型狩猎以及入门级射击训练场景中，.22LR口径枪械的供弹可靠性直接影响使用体验，这款五发容量的弹匣正是针对这类使用场景开发的供弹部件，适配对应口径的栓动、半自动步枪使用，核心作用是完成弹药的有序存储与依次供弹，保障枪械在连续射击过程中的弹药输送稳定性，避免出现卡弹、供弹不到位等影响射击节奏的故障。从结构设计逻辑来看，这款弹匣采用了弧形容弹仓的整体构型，这一设计并非单纯的外形考量，而是完全匹配.22LR边缘发火弹的弹体锥度特征，每一发弹药在仓内的排列角度都经过反复校准，确保托弹簧推动托弹板上行时，弹药能以正确的角度对齐供弹口位置，不会出现弹体歪斜导致的供弹卡滞。弹匣外壳采用一体化冲压成型的结构思路，

　　侧壁设置的三道纵向加强筋，一方面可以提升壳体的抗形变能力，在日常携带、插拔过程中即使受到轻微挤压，也不会出现仓体变形导致的托弹板卡滞问题，另一方面加强筋形成的内凹导向槽，刚好可以和托弹板两侧的导向凸台配合，为托弹板的上下运动提供精准的导向约束，避免托弹板在弹簧力作用下出现偏斜。供弹口位置的抱弹唇结构是整个弹匣设计的核心精度控制点，两处抱弹齿的内扣角度、收口尺寸都经过严格匹配，既要保证最上方的弹药被抱弹齿稳定限位，不会在携行过程中出现掉弹问题，又要保证枪机推弹时能顺利克服抱弹齿的限位阻力，将弹药平稳推入弹膛，抱弹唇的边缘做了小圆弧过渡处理，避免长期使用过程中刮擦弹壳表面的铜镀层，减少弹壳表面损伤带来的抽壳故障隐患。

　　托弹簧的选型与行程设计也经过多轮验证，弹簧的弹力曲线经过匹配调校，在弹匣满弹状态下，托弹板上行的推力不会过大导致最上方弹药被过度顶紧，避免枪机推弹时阻力过大，而当弹匣内仅剩最后一发弹药时，弹簧的剩余推力依然足够将弹药托举到正确的供弹高度，不会出现最后一发供弹不到位的问题。弹匣底部的端盖采用卡扣式固定结构，不需要额外工具就可以快速拆解，方便日常使用后对弹匣内部进行清理，去除残留的火药残渣、灰尘等异物，维护操作十分便捷。从安装边界来看，这款弹匣的插入段外形尺寸完全匹配对应枪械的弹匣仓接口，插入到位后卡扣会自动锁定，不会出现射击过程中弹匣脱落的问题，弹匣外露部分的外形做了圆弧过渡处理，不会在据枪时硌碰射手的手部，

　　整体外露长度控制在合理范围，携行时不会出现过度勾挂衣物的问题。在实际使用场景中，五发的容量设计既满足了多数地区民用射击的弹匣容量法规要求，也控制了弹匣的整体重量，长时间携行不会带来额外的负重负担，同时较小的体积也方便在射击包、战术背心的弹匣袋中携带备用。从建模实现的角度来看，整个模型的所有配合面都预留了合理的公差间隙，壳体壁厚均匀，既满足结构强度要求，也兼顾了轻量化需求，所有的棱角位置都做了符合实际加工工艺的圆角处理，不存在建模过程中常见的尖锐直角、零壁厚等工艺缺陷，完全可以直接用于后续的工程验证、3D打印样件制作或者加工工艺编制，对于轻武器配件设计从业者、枪械结构爱好者来说，这款模型的结构设计思路可以作为小口径供弹具设计的参考案例，帮助理解供弹具设计中容弹排布、导向结构、弹力匹配、抱弹口精度控制等核心设计要点。
