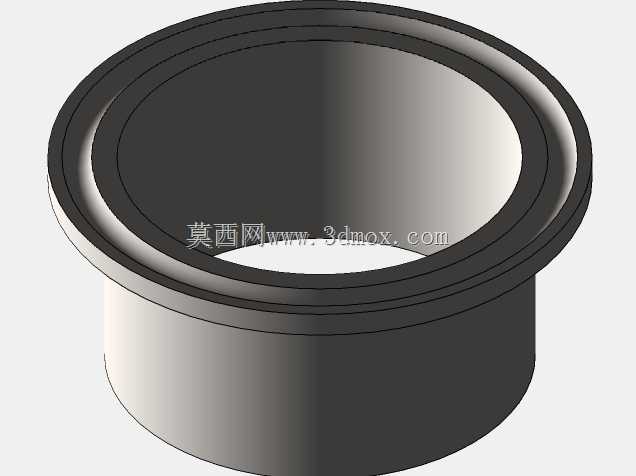

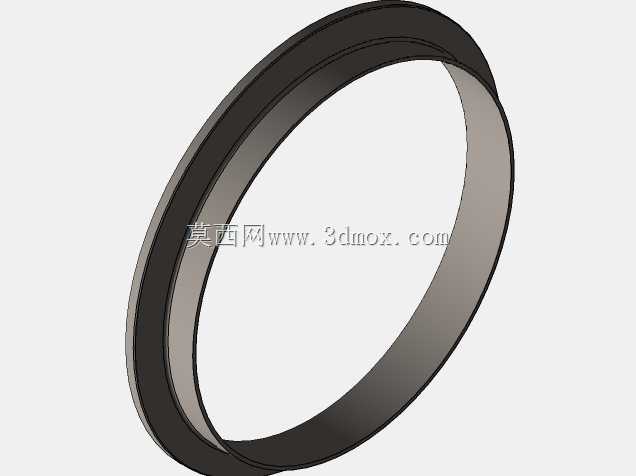

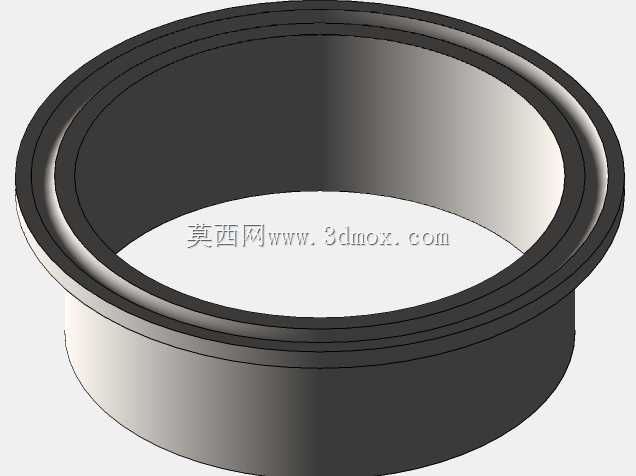

环形薄壁密封衬环结构三维设计

　　这类环形薄壁衬环常应用在流体管路对接、旋转轴端静密封、腔体端盖配合的场景中，核心作用是填补配合面间的微观间隙，阻断介质渗漏路径，同时分散配合面的接触应力，避免硬质金属部件直接接触产生的磨粒磨损。在实际工况里，这类零件往往需要适配不同的安装腔体，比如在低压气动回路的接头位置，衬环需要兼顾一定的压缩回弹量，保证装配后在长期振动环境下不会出现密封失效；在传感器安装基座的配合位置，这类衬环还能起到隔振作用，减少外部振动传导到敏感元件上，降低测量信号的干扰波动。

　　从设计思路上看，这类薄壁环件首先要确定截面的宽厚比，壁厚过薄会导致装配时容易出现翘曲变形，无法保证整圈的贴合度；壁厚过厚则会提升装配压装的难度，甚至会挤裂配合的塑料或轻质合金基座。环件的轴向宽度需要匹配安装槽的深度，预留合理的压缩量，通常静密封场景下压缩量控制在截面厚度的15%-25%区间，既能保证足够的密封比压，又不会因为过度压缩导致材料产生永久塑性变形，缩短使用寿命。环件的内外径尺寸需要严格匹配安装边界，内径要保证穿过的轴类或管路部件不会与环体内壁产生剐蹭，避免装配时切伤环体表面；外径要与安装槽的内壁保持小间隙配合，方便装配时顺利入槽，同时限制环体在槽内的径向窜动，避免工作过程中环体移位导致密封失效。

　　在结构细节处理上，环体的两个端面需要保证足够的平面度，整圈端面的平面度公差通常控制在0.02mm以内，避免局部出现缝隙导致渗漏。环体的棱边需要做微小的倒角处理，去除冲压或车削加工产生的毛刺，一方面避免装配时毛刺脱落掉入设备内部造成卡滞或污染，另一方面也能引导环体顺利进入安装槽，减少装配阻力。针对不同的使用场景，环体的材质选择会有差异，在普通常温工况下可以采用改性橡胶材质，兼顾弹性和耐老化性能；在有一定温度要求或者接触弱腐蚀介质的场景下，可以选用聚四氟乙烯填充改性材质，提升耐温性和化学稳定性；在需要更高结构强度的重载配合场景，还可以采用金属薄壁环加表面涂层的结构，保证结构刚性的同时降低配合面的摩擦系数。

　　实际选型应用时，需要先核对安装位置的腔体尺寸，确认环件的内外径和轴向宽度是否符合安装槽的尺寸边界，避免出现尺寸不匹配导致的装配干涉。装配过程中要注意避免环体出现扭曲，整圈均匀压入安装槽内，不要用尖锐工具直接敲击环体表面，防止表面出现凹痕或破损影响密封效果。在长期使用过程中，这类衬环属于易损件，定期检修时需要检查环体表面是否有裂纹、永久变形、老化变硬的情况，及时更换失效的零件，避免因为密封失效导致介质泄漏或者设备故障。这类环形零件虽然结构简单，但是在整个设备的密封系统里起到非常关键的作用，设计时需要结合实际工况的压力、温度、介质类型综合调整尺寸参数和材质选型，不能直接照搬通用尺寸，否则很容易在实际使用中出现提前失效的问题。建模过程中需要重点控制环体的截面轮廓精度，保证整圈壁厚均匀，避免出现壁厚差过大导致的装配后受力不均，同时要还原棱边的倒角细节，给后续的工程图输出和加工生产提供准确的参考依据。
