矿山砂石处理用锤式破碎设备结构

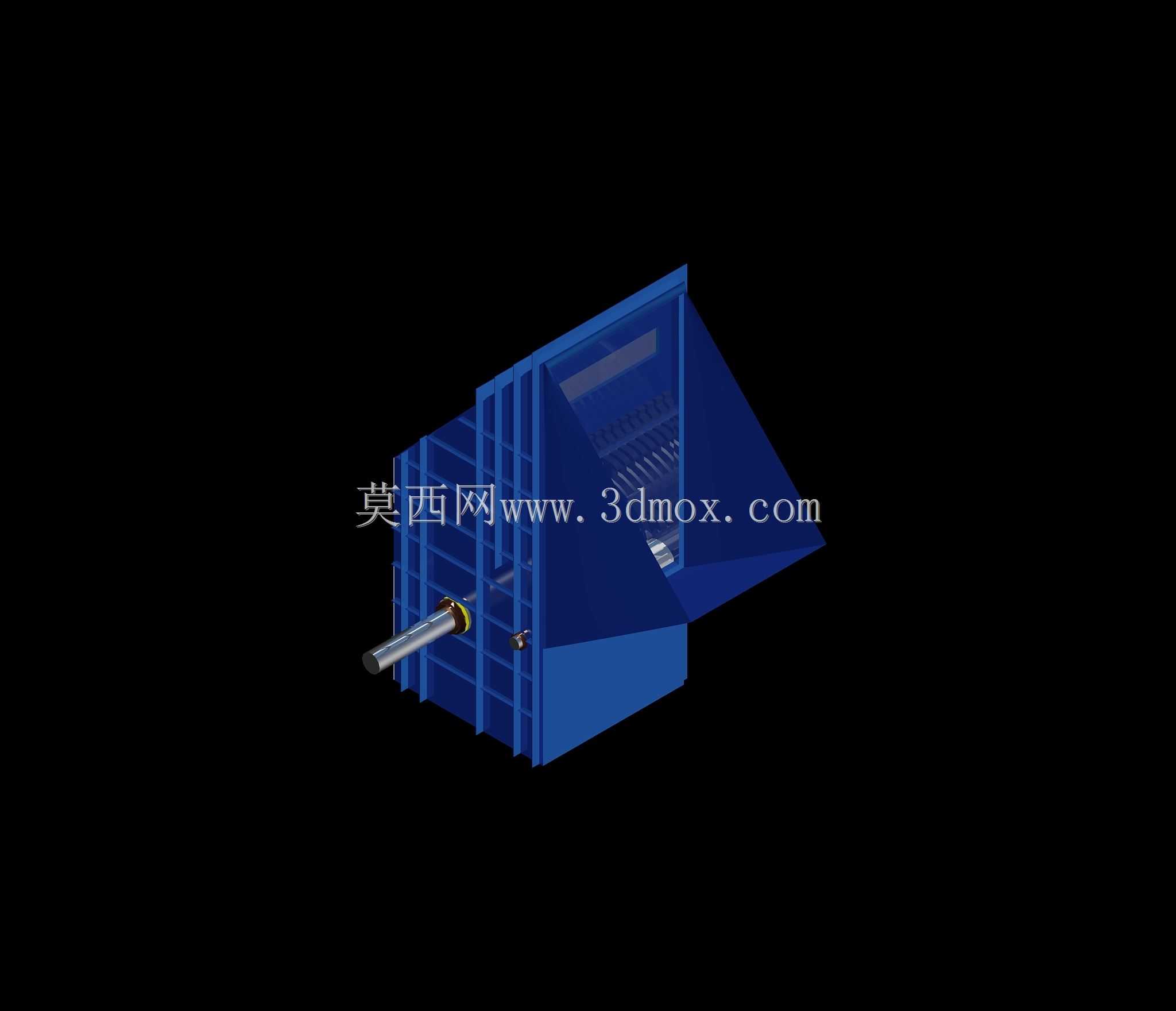

　　在矿山开采、砂石骨料生产、建筑固废资源化处理的作业场景里，物料的初级与中细碎环节，锤式破碎设备始终是核心作业单元，这套三维结构完整还原了设备的腔体布局、转子装配、进料导向与壳体防护的全部细节，能为结构设计人员做方案校核、选型适配提供直观的三维参照。从实际作业逻辑来看，该设备依靠转子总成上高速摆动的锤体，对进入破碎腔的物料施加冲击、剪切、研磨的复合作用力，将大块的岩石、混凝土块、矿渣等物料破碎至符合出料粒度要求的规格，进料端采用倾斜导料结构设计，能避免大块物料卡滞在入料口，同时引导物料直接落入锤体作业的核心区域，减少无效空打带来的能耗损耗与锤体偏磨问题。壳体部分采用分段式加厚钢板焊接结构，侧部设置可快速开启的检修门，日常更换锤体、

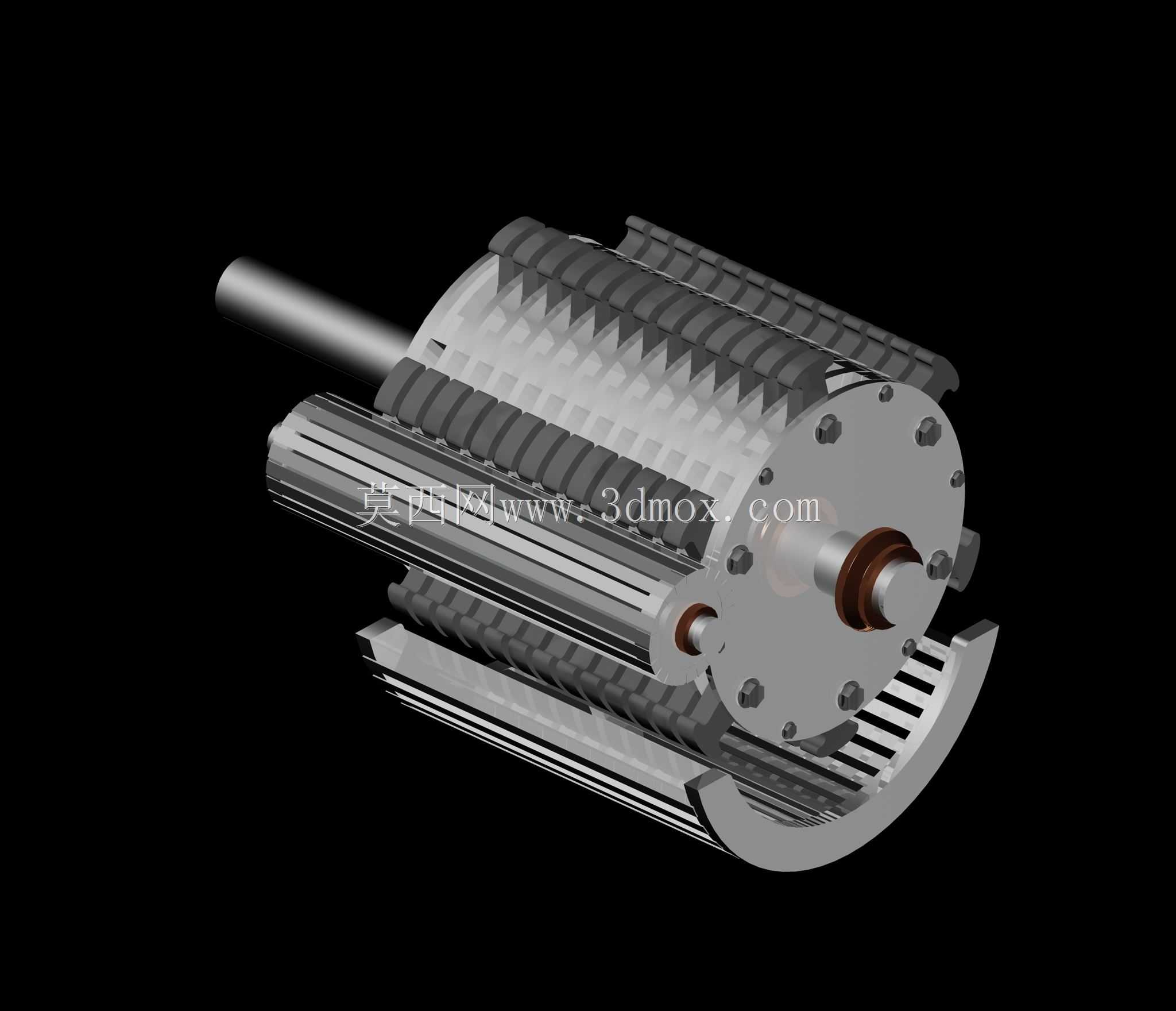

　　调整衬板间隙、清理腔体积料时无需整体拆解上壳体，能大幅缩短现场运维的停机时长；破碎腔内部的反击衬板采用折线形排布设计，物料被锤体冲击后会在衬板之间形成反复碰撞的自破碎区域，既降低了锤体与衬板的直接磨损速率，也能提升成品料的立方体颗粒占比，减少针片状物料的产出比例。转子总成的装配设计上，锤轴采用对称式跨距布局，两端配置重载调心滚子轴承的安装位，能承受高速运转时大块物料冲击带来的径向载荷，避免长期作业出现轴系挠曲变形；锤体安装位置预留了磨损补偿的调整余量，当锤体作业端磨损到一定程度后，可调整安装位置继续使用，延长易损件的更换周期。从安装边界来看，设备底部预留了与混凝土基础或钢结构机架连接的地脚螺栓安装位，

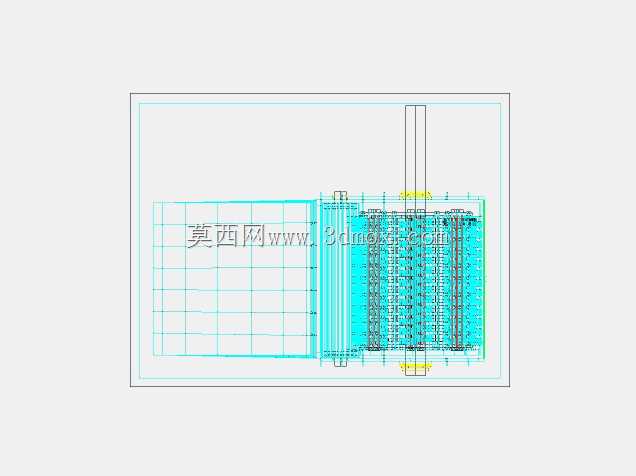

　　进料口的法兰尺寸可匹配前端给料设备的出料接口，出料端的开放结构可直接对接下方的输送设备，整体安装时需保证转子轴线的水平度偏差控制在合理范围内，避免运转时出现异常振动；侧部的轴承座位置预留了温度传感器、振动传感器的安装点位，可接入现场的设备运维监测系统，实时掌握设备运转状态。这套结构在建模时完整还原了各部件的装配间隙与连接关系，比如衬板与壳体的螺栓连接位置、锤体与锤轴的配合公差、检修门的密封结构都做了细节还原，设计人员在做同类型设备改型时，可直接参照该结构的腔体容积与转子直径参数，匹配对应的处理产能需求，也可基于现有结构优化进料角度、调整锤体排布密度，适配不同硬度物料的破碎作业需求，比如处理高硬度矿石时可适当加厚衬板厚度、提升转子的动平衡等级，处理建筑垃圾时可在腔体内部增加除铁避让结构，避免铁件进入腔体造成锤体崩损。
