西奥詹森仿生连杆步行行走机构

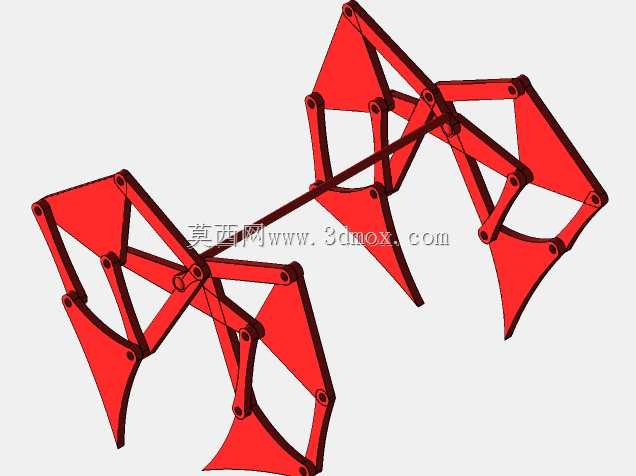

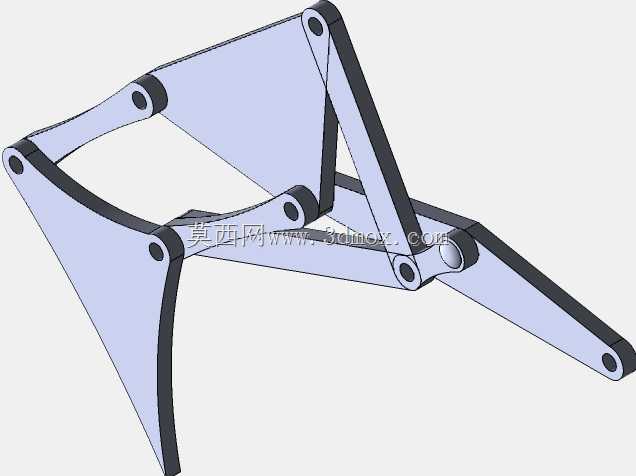

　　这套仿生步行连杆机构，核心依托平面多连杆的铰接传动逻辑，通过单轴输入即可带动两侧对称布置的腿组完成连续的迈步动作，无需复杂的轮系或者多电机协同控制，单动力源即可实现整机的平稳行走，在低功耗移动探测、仿生教学演示、小型巡检载具开发场景中有着较高的参考价值。从结构布局来看，整套机构以中心传动轴为对称基准，两侧各布置一组完全相同的连杆腿单元，每组腿单元通过多根不同长度的铰接连杆组成复合运动链，当中心轴做连续回转运动时，各连杆绕铰接点做定角度的往复摆动，最终末端的足端会走出一段平滑的类椭圆迈步轨迹，足端触地阶段的轨迹接近水平直线，能保证行走过程中机身的高度波动控制在极小范围内，避免行进过程中出现明显的上下颠簸，

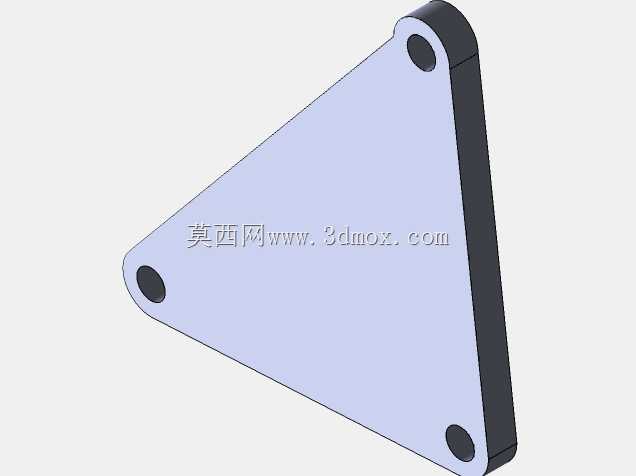

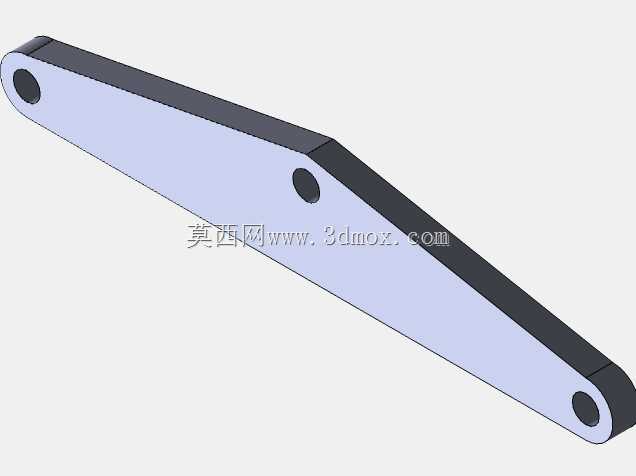

　　这也是该机构区别于其他简单连杆步行结构的核心优势。设计过程中，各连杆的铰接孔位同轴度是需要重点控制的公差项，所有连杆的铰接点均采用销轴配合，转动副处预留有标准的间隙配合余量，既保证连杆摆动过程无卡滞，也能控制铰接处的窜动量在合理区间，避免长期运行后出现连杆运动轨迹偏移的问题。整套机构的安装边界以中心传动轴为基准，横向总跨度可根据实际载具的搭载需求调整连杆长度比例，纵向的迈步幅度由曲柄回转半径决定，足端的抬升高度可通过调整对应连杆的铰接点位置做适配修改，不需要重新设计整套连杆的拓扑结构，拓展性较强。在实际应用中，这类连杆步行机构对非平整路面的适应能力远优于传统轮式结构，不需要额外设置悬挂减震结构，

　　就能在有小幅度起伏的硬质路面上稳定行走，常被用于小型科普教具、户外环境探测小型移动平台、仿生玩具的结构开发中。建模过程中所有连杆的铰接位置均做了运动仿真验证，模拟连续回转工况下各连杆的运动干涉情况，确认足端轨迹符合行走要求后才确定最终的杆长参数，所有铰接点的位置参数都经过运动学优化，保证迈步过程中传动角始终处于合理区间，避免出现传动死点或者驱动力矩骤增的情况，降低动力源的负载要求。机构整体采用对称式布局，两侧腿组的迈步相位差设置为180度，保证任意时刻都有至少一组腿处于支撑触地状态，行走过程中不会出现重心失稳的问题，不需要额外添加配重块来平衡机身姿态，能有效降低整机的自重。
