棘轮式排挡传动齿盘结构设计

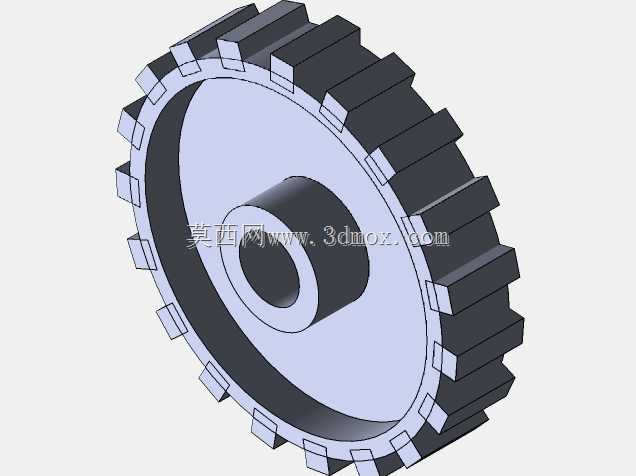

　　这类带单侧凸齿的棘轮式齿盘，常应用在需要单向间歇传动、档位锁止的机械结构中，最常见的场景是手动操纵机构的排挡定位组件、输送线的单向止逆结构，以及部分需要步进进给的工装夹具传动单元。从结构本身来看，齿盘外圈均匀分布的矩形凸齿是核心工作部位，齿形采用直边矩形设计，相比渐开线齿轮，这种齿形不需要连续啮合传动，只需要和棘爪配合完成单向卡合、步进拨动的动作，加工难度更低，卡合接触面积更大，能承受更大的瞬时冲击载荷，不容易出现跳齿、脱挡的问题。齿盘中心的带凸台轴孔是安装基准，凸台的设计是为了增加和安装轴的配合长度，提升传动时的同轴度，避免齿盘在频繁正反转冲击、卡合受力时出现轴孔偏磨、径向窜动的问题，轴孔的内径和安装轴采用过渡配合，

　　装配时可以通过键连接或者顶丝锁紧，保证扭矩传递的可靠性。设计这类齿盘的时候，首先要确定的是安装边界尺寸：齿盘的最大外径要匹配安装腔体内的空间，不能和周边的操纵拨叉、壳体加强筋产生运动干涉，中心凸台的高度要和腔体内部的安装面深度匹配，保证装配后齿盘的端面和棘爪的工作平面完全对齐，避免棘爪只卡合齿厚的一部分导致局部应力集中。齿的数量需要根据步进角度、档位间距来确定，比如排挡机构里每拨一次档位需要齿盘转动固定角度，齿的节距就要对应这个转角，同时齿的厚度要和配合的棘爪宽度匹配，保证卡合时棘爪能完全落入齿槽，不会出现半啮合的状态。齿根位置做了微小的圆角过渡，避免热处理或者受力时出现应力集中导致断齿，齿盘的腹板采用等厚薄板设计，

　　在保证整体结构强度的前提下尽可能降低零件重量，减少转动惯量，让操纵时的档位切换手感更清晰，不会因为齿盘惯量过大出现卡滞、回位不顺畅的问题。实际应用中，这类齿盘一般和弹簧加载的棘爪配合使用，正向转动时棘爪沿齿面滑过，齿盘可以顺畅转动，反向转动时棘爪卡入齿槽，锁止齿盘的转动，从而实现单向传动或者档位定位的功能，在排挡机构里，这种结构能保证换挡后档位不会自动脱开，同时给操作者清晰的档位入位反馈。
