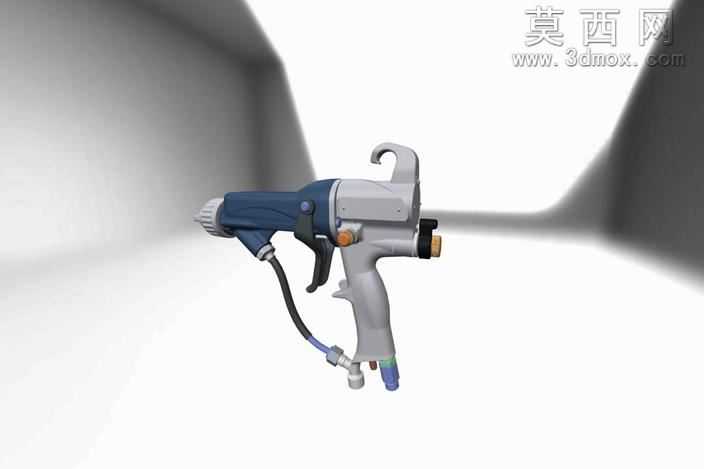

手持式静电空气喷涂喷枪结构设计

本模型采用三维参数化建模方式完成，完整还原了手持式静电空气喷枪的全部结构细节，建模过程中先对喷枪的整体功能模块进行拆分，分别构建枪身主体、握持手柄、扳机控制组件、涂料接口、气路接头、静电发生模块安装位、喷嘴组件、挂钩结构等独立部件，再按照实际装配关系完成各部件的配合约束，确保各活动部件的运动逻辑符合真实产品的操作逻辑。材质渲染阶段针对不同部件的实际材质属性进行参数调整，枪身握持区域采用磨砂防滑工程塑料材质，设置合适的粗糙度与哑光反射参数，还原防滑握把的触感表现；金属管路、接头部件采用金属合金材质，添加细微的使用磨损纹理提升真实感；控制旋钮、密封部件采用橡胶类材质参数，调整高光与折射属性匹配橡胶的视觉特征；喷嘴部位采用高硬度金属材质，添加细微的加工纹理表现精密加工的质感。结构设计上充分考虑手持操作的人机工程学，握持手柄的弧度贴合手掌自然弯曲形态，扳机的位置与行程符合手指操作的发力习惯，枪身上方的挂钩结构可方便作业间隙将喷枪悬挂放置，底部的气路与涂料接口采用标准快接结构设计，兼顾连接稳定性与拆装便捷性。枪身内部预留了静电模块的安装空间，气路通道与涂料通道的走向经过优化，避免管路弯折造成的气阻或涂料堵塞问题，各密封部位的结构设计充分考虑耐压与防渗漏需求，确保喷涂作业过程中不会出现漏漆、漏气问题。模型的细节处理覆盖了所有小尺寸部件，包括扳机处的复位弹簧结构、接口处的密封垫圈、调节旋钮的防滑纹理、枪身的标识凹槽等都做了精准还原，整体模型可直接用于产品结构验证、装配工艺模拟、作业场景渲染展示等用途，也可作为涂装设备相关设计的参考原型，帮助设计人员快速理解静电空气喷枪的结构组成与工作逻辑，缩短同类产品的开发周期。
