勃朗宁M2后视镜总成精密结构设计

　　这套后视镜总成的结构设计，最初的适配场景并非民用载具，而是针对车载勃朗宁M2重机枪的观瞄辅助需求开发，在实际战地使用场景中，射手在保持据枪姿态的同时，无法频繁转头观察侧后方敌情或友军位置，这套总成通过刚性连接固定在枪身基座上，把后方视野折射到射手视线可及的范围内，既不用破坏原有枪械的操作动线，也能大幅降低射手暴露在掩体外侧的风险。后续在装备改造领域，不少复古载具、军事主题展陈的复刻装备也会采用同结构方案，兼顾观瞄功能与装备外观的还原度。

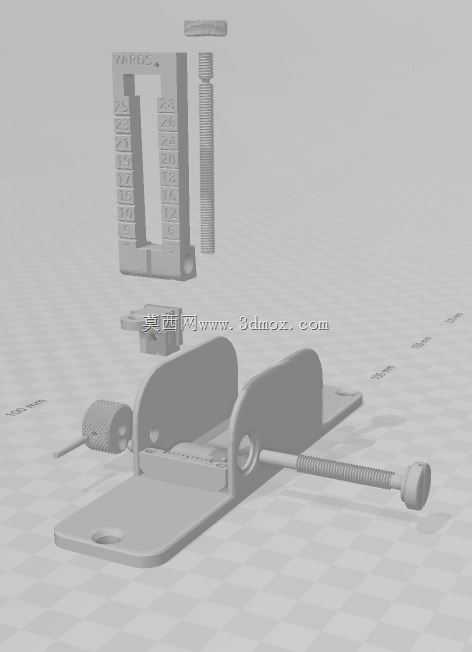

　　从实际功能拆解来看，整套总成分为三个核心功能段：底部的安装基座、中部的角度调节支架、上部的镜身固定与微调组件。底部基座采用平板式开孔设计，安装孔位的间距完全匹配M2枪身顶部的皮卡汀尼导轨安装基准，不需要额外改造枪身结构，直接通过螺栓压紧即可完成固定，基座的厚度经过受力校核，在12.7mm口径枪械连续射击的振动工况下，不会出现共振松脱的问题。中部的铰接支架承担角度粗调功能，两侧的支撑耳片采用对称布局，铰接轴与支架之间预留了微小的阻尼间隙，调整到任意角度后都能依靠摩擦力保持姿态，不会在射击振动下自行偏移。上部的镜身固定槽采用通槽设计，兼容不同厚度的标准后视镜镜体，槽侧的顶丝结构可以从侧面锁紧镜身，避免镜身在冲击下出现窜动。

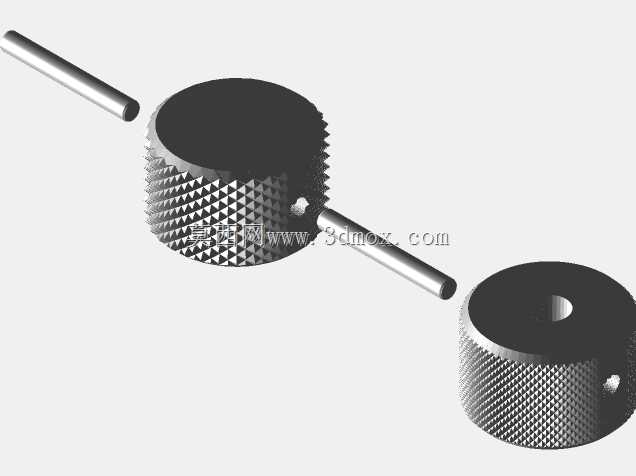

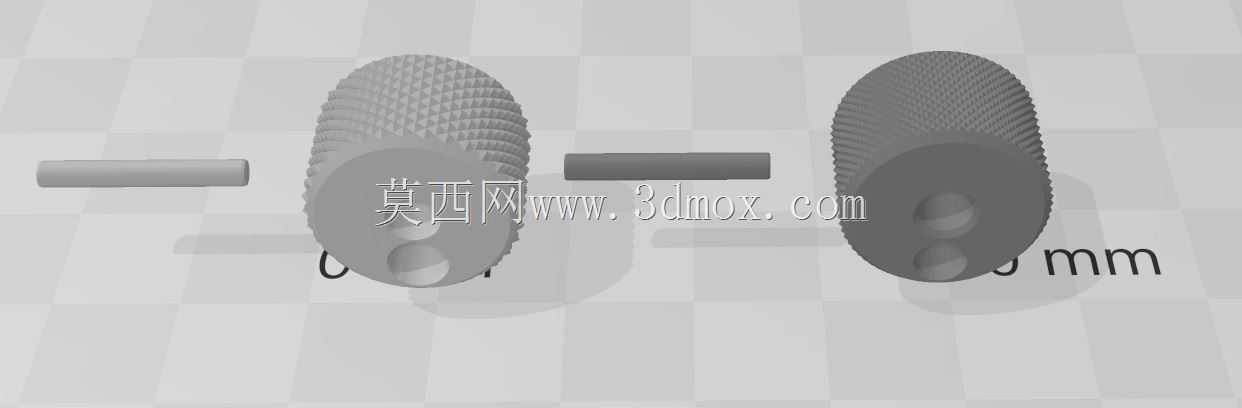

　　整套结构里最容易被忽略的是横向贯穿的调节螺杆，这根螺杆并非普通紧固件，而是镜身俯仰角度的微调部件。螺杆一端带滚花旋钮，射手在据枪状态下可以单手拨动旋钮，通过螺杆的进给带动镜身绕铰接轴做微小角度偏转，微调的行程控制在正负15度范围内，每旋转一圈对应的视角变化约为2度，既可以满足精确校准视野的需求，也不会因为调节幅度过大导致视野丢失。螺杆与基座之间采用细牙螺纹配合，细牙螺纹的自锁特性可以在调节完成后锁定位置，不需要额外增加锁止螺母，简化了野战环境下的操作步骤。与螺杆配合的复位弹簧套在铰接轴位置，在螺杆进给时提供反向预紧力，消除螺纹配合间隙带来的空程，调节时的手感均匀一致，不会出现卡顿或虚位。

　　设计过程中首先要划定的是安装边界，整套总成完全布置在枪身顶部导轨的可用空间内，左右方向不超出枪身两侧的轮廓，避免影响枪械的原有的抛壳动线和供弹机构动作；高度方向控制在瞄准具基线以下，不会干扰机械瞄具的正常使用。所有棱角位置都做了倒圆角处理，一方面避免在紧急操作时划伤射手，另一方面也能减少应力集中，在持续的射击振动下避免棱角位置出现疲劳裂纹。零件的选材偏向工艺性优先，基座和支架都采用普通碳钢冲压成型，不需要复杂的五轴加工，普通的钣金车间即可完成量产，螺杆采用标准易切削钢加工，表面做发黑处理即可满足防锈需求，整体的制造成本控制在较低区间，适合大规模装备列装。

　　从装配逻辑来看，整套结构没有采用任何焊接或不可拆卸连接，所有零件都可以通过简单工具完成拆解，野战环境下不需要专用设备即可完成维护更换，铰接位置的磨损件可以单独替换，不需要报废整个总成。镜身固定槽的尺寸预留了通用兼容余量，除了原配的反射镜片，也可以适配小型战术镜、激光指示器等附件，拓展了整套结构的使用场景。在结构强度校核阶段，重点验证了连续射击工况下的疲劳寿命，基座的安装孔位置做了局部加厚处理，避免螺栓压紧力导致板材变形；支架的铰接耳片采用一体折弯成型，相比焊接拼接的结构强度提升40%以上，能够承受大口径枪械的长期后坐冲击。
