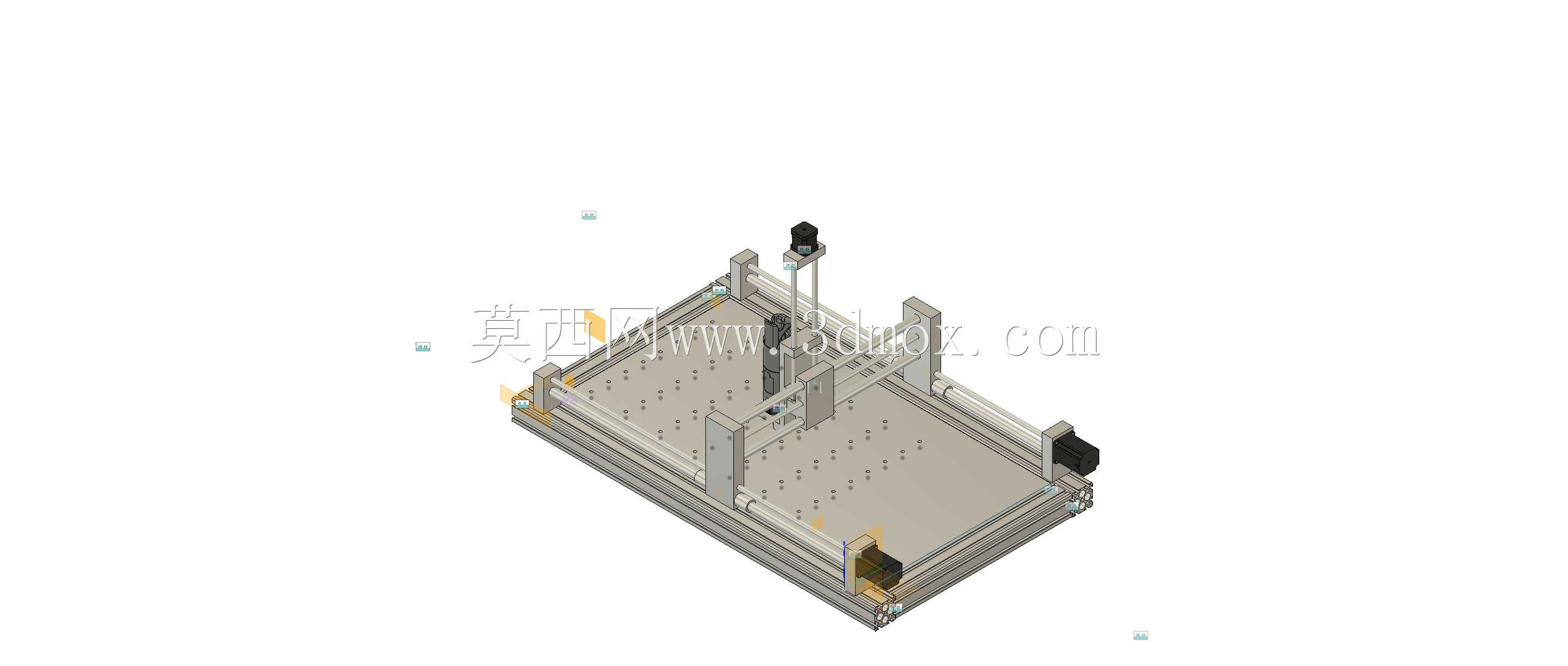

HighZ720台式数控雕刻加工设备结构

　　龙门部分的X向传动采用双侧同步驱动的布局，两侧的直线导轨承担导向负载，传动副选用梯形丝杠，相比滚珠丝杠，梯形丝杠的自锁特性更好，在设备断电或者急停状态下不会出现滑台坠落、移位的问题，对于低速大进给的雕铣作业来说，传动稳定性更有保障，日常维护的成本也更低，不需要频繁调整预紧间隙来维持传动精度。Y向的传动组件集成在龙门横梁上，带动Z向主轴安装座完成前后方向的进给，Z轴滑台搭载主轴安装位，可以适配不同功率的高速雕铣主轴，针对木材、工程塑料、软铝、亚克力等不同材质的加工需求，只需要更换对应参数的主轴就能匹配加工参数，不需要对主体结构做改动。设计过程中，所有的结构件安装边界都做了冗余考量，X向的有效行程覆盖整个工作台的宽度方向，在桌面级数控加工场景里，这类龙门移动式的加工设备一直是小批量非标零件加工、工艺标牌制作、软质材料雕铣的核心选型，区别于大型落地式数控设备，它的结构设计完全围绕小占地、高行程利用率的需求展开，不需要专门的设备基础，普通的工业工作台或者加固的商用操作台就能完成安装固定，对于小型加工工坊、学校实训车间、个人研发工作室这类没有大型厂房条件的场景适配性极强。从结构布局来看，它采用的是固定工作台+移动龙门的经典架构，工作台面布满规则排列的安装螺孔，不管是使用压板固定待加工坯料，还是搭配通用型工装夹具，都能快速完成装夹定位，不需要额外制作复杂的专用夹具，对于多品种小批量的加工任务来说，能大幅减少装夹准备的辅助时间。

　　Y向行程能满足工作台纵深方向的全范围加工，不会出现加工死角，设备的整体外轮廓尺寸控制在紧凑范围内，安装时只需要预留出操作侧的上下料空间、后侧的线缆及驱动组件散热空间即可，不需要额外预留过多的检修通道，因为所有的传动调节点位都设计在设备外侧，日常的润滑、间隙调整、易损件更换都可以在设备正面和侧面完成，不需要挪动设备位置。从实际使用的角度看，这类设备的加工精度维持主要依赖导轨的安装基准面精度，在建模阶段就对各个安装面的平面度、导轨安装面的平行度做了公差约束，所有的连接部位都设计了定位销孔，装配时不需要反复打表找正，依靠定位销就能保证各个组件的相对位置精度，降低了装配难度，也方便后期维护拆解后的复装精度保持。

　　Z轴的滑台设计了足够的行程余量，既可以搭配常规的筒夹式主轴加工薄型坯料，也可以加装加高垫块后加工一定厚度的工件，适配不同的加工深度需求。设备的驱动电机都安装在传动副的端部，同步轮和传动带的张紧结构设计在电机安装座上，张紧调节时不需要拆解其他结构件，松开电机固定螺丝就能调整张紧力，日常维护十分便捷。线缆的走线全部采用拖链收纳，X、Y、Z三个轴向的运动线缆都内置在对应方向的拖链内，运动过程中不会出现线缆拉扯、摩擦的问题，能大幅延长线缆的使用寿命，减少设备运行的故障点。在加工场景适配方面，它既可以完成平面的二维雕刻、切割作业，也可以通过三轴联动完成简单的三维曲面雕铣，比如手板模型制作、工艺浮雕加工、PCB电路板铣制、

　　小型结构件的轮廓加工都能覆盖，相比同尺寸的固定龙门式设备，它的运动部件重量更轻，动态响应速度更快，小进给量的高速加工工况下运行更平稳，不会因为运动惯量过大出现过切、振纹的问题。建模过程中对各个运动部件的极限位置都做了干涉检查，龙门移动到X向两端极限位置、Y向滑台移动到前后极限、Z轴滑台上下移动到极限位置时，都不会和机身、工作台、其他固定组件发生碰撞，各个行程的硬限位安装位也都预留了设计空间，装配时可以直接安装限位开关，不需要额外打孔加工。机身的框架采用铝型材和板材拼接的结构，在保证整体刚性的前提下控制了设备自重，搬运和安装都不需要起重设备，两到三个操作人员就能完成移位和调平，对于需要经常调整设备布局的车间来说十分友好。
