手持条码扫描枪人体工学外壳结构设计

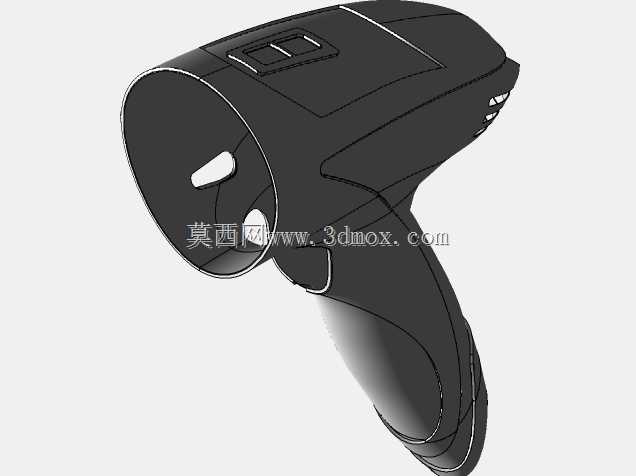

　　这款手持扫描设备的外壳造型围绕长时间握持作业场景展开，整体采用枪式单手握持布局，曲面过渡集中在掌托与扳机区域，避免棱角在持续操作中对掌心形成局部压应力。从结构分层来看，外壳分为左右主壳体、前端扫描窗口罩、顶部按键区与底部握持包胶四个主要部分，各分件之间的止口沿设备外轮廓连续布置，既保证装配后的外观整体性，也为内部PCB板、扫描模组与电池仓预留出规整的容纳空间。

　　前端圆形扫描窗口区域做了内凹沉台设计，窗口罩与主壳体之间预留密封胶圈安装槽，可在商超收银、仓储分拣、物流出入库等多尘环境下降低粉尘进入光学模组的概率。窗口周边的壳体壁厚控制在均匀区间，避免注塑成型时出现缩痕与翘曲，同时在窗口内侧设计有十字交叉的加强筋，既提升前端抗跌落冲击能力，也为扫描镜头的固定支架提供安装基准。顶部的功能按键区域采用下沉式安装面，按键与壳体间隙控制在小间隙配合范围，按键下方对应电路板上的轻触开关位置，壳体内部设计有按键导向柱，防止长期按压后按键出现卡滞、偏斜问题。

　　握持区域的曲面造型并非单纯追求外观流线，而是依据成年男性手掌自然握持状态下的掌心弧度、手指弯曲轨迹构建，握把背部的凸起区域对应掌心肌肉贴合位置，握把前侧的内凹曲面适配食指、中指与无名指的弯曲形态，扳机位置恰好落在食指自然伸展的行程范围内，单次按压行程与反馈力度适配高频扫码作业的操作节奏。握把下半部分采用双色注塑的软胶包覆结构，软胶区域表面设置细微防滑纹理，在操作人员佩戴薄手套或手部存在轻微汗渍时仍能保持稳定握持，硬胶部分作为内部骨架承担结构强度，软胶部分则承担防滑与缓冲作用，两种材料的结合面设计为波浪形嵌合结构，避免长期使用后软胶与硬胶出现脱层分离。

　　设备内部的空间布局遵循重心靠近握把的原则，将重量相对较大的电池与主控板布置在握把上方的主机腔体内，扫描模组布置在前端头部，使整机组装完成后的重心落在握持区域中心附近，单手握持时不会出现前端下坠或后端偏重的问题，降低长时间举持操作的手臂疲劳感。主机腔体内部设计有多个螺丝柱与定位柱，PCB板通过定位柱预定位后由螺丝锁紧，螺丝柱周边设计辐射状加强筋，避免螺丝锁附时出现柱体开裂。扫描模组通过独立支架固定在前端窗口内侧，支架上设置长条形调节孔，可在装配时微调模组与窗口的同轴度，保证扫描视场完全覆盖窗口区域，不会被壳体边缘遮挡识别视野。

　　壳体侧面的分型线沿设备视觉弱化区域布置，左右壳体装配后通过多颗自攻螺丝连接，螺丝孔最终由装饰塞或软胶层遮盖，保证外表面无外露螺丝孔，提升外观整洁度。设备尾部设计有线材出线口或无线通讯模块的天线避让区域，出线口位置设置防弯折护套结构，避免有线版本的连接线在反复拉扯、弯折后出现线芯断裂。整体外形尺寸适配常规成年人单手握持的开合范围，握把截面采用椭圆形设计，长轴方向贴合手掌握持方向，周向尺寸控制在舒适握持区间，既不会因过细导致握持不稳，也不会因过粗增加手指合围的负担。

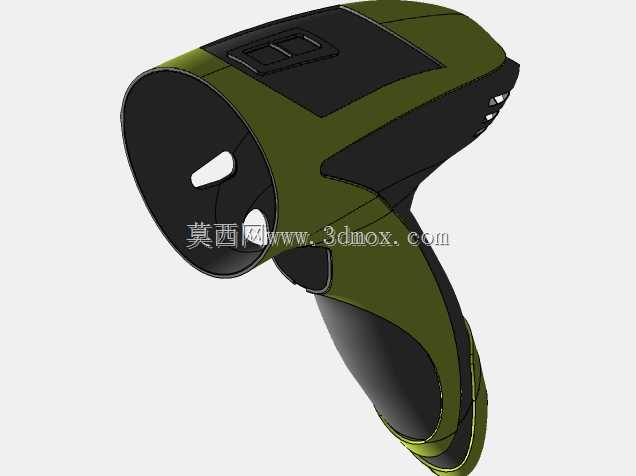

　　从跌落防护角度考虑，壳体的各个边角位置均做了大圆角过渡，内部对应边角位置设置缓冲筋位，设备从桌面高度意外跌落时，圆角外壳可分散冲击应力，内部筋位可吸收部分冲击能量，降低内部电子元器件受冲击损坏的风险。外壳表面采用哑光磨砂处理，减少日常使用中的划痕与指纹残留，不同功能区域通过配色区分，既便于操作人员快速识别按键与扫描区域，也让设备整体外观更具工业设计层次感。
