L型传感器安装固定折弯支架结构

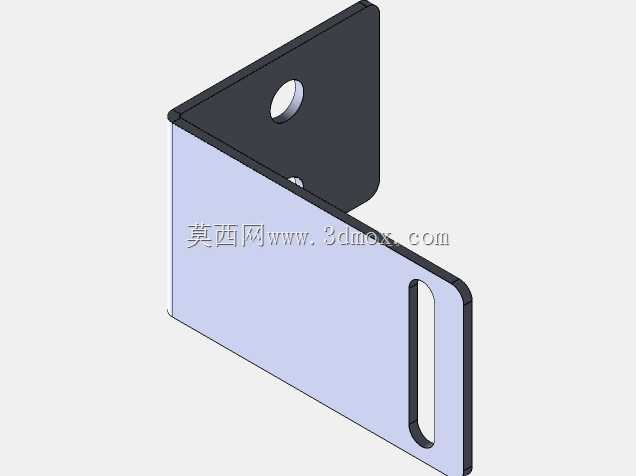

　　这款L型折弯结构的安装支座，主要面向工业现场传感器的加装、固定场景设计，在自动化产线的检测工位、设备外围的感应点位布局中，这类支架是连接传感器与设备基体的核心衔接部件，不需要额外定制复杂的连接结构，就能快速完成光电类、接近类传感器的位置固定，适配工业现场多数常规检测类传感器的安装需求。从结构设计逻辑来看，整体采用直角折弯的钣金成型方案，两个互相垂直的安装面分别承担不同的连接功能：垂直方向的安装面预留单圆孔安装位，用于和设备机架、型材立柱、设备外壁等固定基体连接，单孔设计的初衷是预留安装时的角度调整余量，现场安装时可以根据传感器的感应方向需求，绕孔位中心微调支架的偏转角度，避免孔位过多导致安装时出现过定位、无法调整角度的问题。

　　水平方向的安装面则设计了长条形腰型孔，这个孔位是用于固定传感器本体的，腰型孔的长度方向预留了足够的滑移调整空间，安装传感器时可以沿着腰型孔方向前后调整传感器的伸出位置，匹配不同的检测距离要求，不需要重新打孔就能适配不同感应距离的传感器安装，大幅降低现场安装调试的工作量。两个安装面的折弯处做了小圆角过渡处理，既避免钣金折弯时出现应力集中导致的开裂问题，也能消除锐边，防止安装调试人员被割伤，同时折弯边的圆角半径匹配常规钣金折弯的工艺参数，不需要特殊模具就能完成冲压折弯加工，量产时的加工成本更低，成型精度也更容易保证。从安装边界的尺寸逻辑来看，垂直安装面的外形轮廓做了切角处理，避开安装时可能和基体上的凸起结构、相邻安装部件产生的干涉，

　　即使在安装空间比较局促的设备边角位置，也能顺利完成固定，不会因为支架边角和周边结构磕碰导致无法贴平安装面。水平安装面的宽度尺寸经过匹配设计，既能够承托常规圆柱型、方块型传感器的安装底座，又不会因为宽度过大占用过多的设备周边空间，在密集排布传感器的工位上，相邻支架之间不会出现互相干扰的情况。实际应用中，这类支架可以适配多种工业场景的传感器安装需求：在输送线的工件到位检测工位，支架可以固定在输送线的侧帮型材上，调整腰型孔上的传感器位置，让传感器的感应端刚好对准输送线上的工件通过位置，准确检测工件是否到位；在自动化设备的门盖安全检测点位，支架可以固定在设备门框上，安装接近传感器检测门盖的开合状态，垂直面的单孔可以调整支架的倾斜角度，

　　让传感器的感应面刚好对准门盖上的感应块，避免因为安装角度偏差导致检测失效；在机床的工位状态检测点位，支架可以固定在机床的外壁板上，安装转速、位置类传感器，腰型孔的调整余量可以补偿机床装配时的位置误差，让传感器和被测部件之间保持稳定的检测间隙。设计时两个安装面的平面度都做了工艺要求，安装时和基体、传感器底座的贴合面不会出现翘曲，保证连接的刚性，不会因为设备运行时的振动导致支架偏移、传感器检测位置漂移。整体没有多余的冗余结构，所有的结构特征都服务于安装调整、连接固定的实际功能，钣金的厚度选择兼顾了结构刚性和轻量化需求，既不会因为板材过薄导致长时间使用后出现折弯变形，也不会因为板材过厚增加不必要的材料成本和安装重量。
