3D打印角度悬垂性能测试立方块

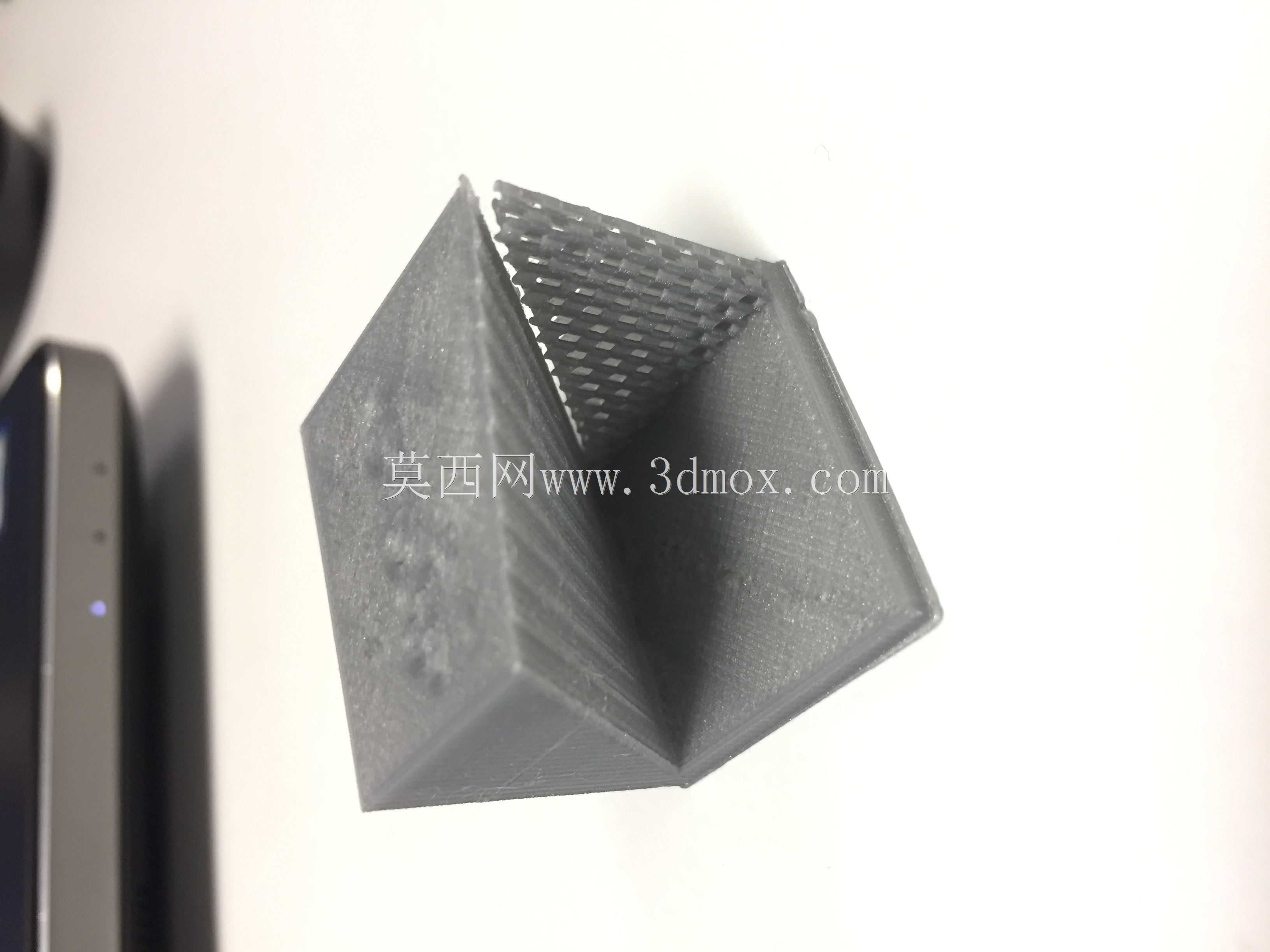

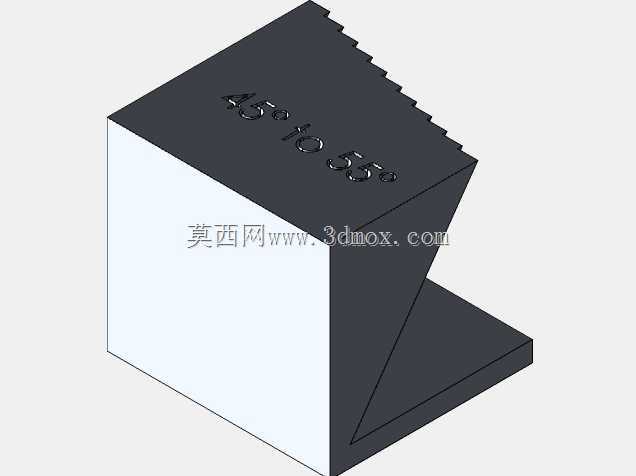

　　在熔融沉积成型3D打印的日常工艺验证环节，悬垂角度的成型极限一直是结构设计人员需要提前把控的核心边界参数，很多外观件、功能件在设计阶段如果没有提前对应设备的成型能力做角度校核，打印过程中就容易出现支撑难去除、表面拉丝塌边、成型面精度不达标的问题。这款测试立方块正是针对这一实际工艺痛点设计，它将45°到55°区间的悬垂斜面集成在同一个立方体试样上，不需要多次打印不同角度的测试件，一次成型就能完成该区间内不同倾斜角度的成型效果验证。从结构布局来看，它以规整立方体作为基础承载基体，相邻立面之间设置连续渐变的倾斜栅格结构，不同角度的悬垂面沿立方块的对角方向依次排布，每个角度段的成型状态都可以直接目视观测，也可以配合表面粗糙度量具做定量检测。

　　在实际车间的设备调试场景中，更换新牌号耗材、调整喷嘴温度、修改冷却风扇转速、变更层厚参数之后，都可以先打印这个测试块，直接观测45°到55°区间各角度的成型质量：低于设备临界角度的斜面可以实现无支撑自成型，角度越接近临界值，表面的阶梯纹和塌边风险就会逐步提升，测试块上的连续角度区间可以帮操作人员快速锁定当前工艺参数下的无支撑最大悬垂角，后续设计产品结构时就可以直接参考这个边界值，尽可能减少不必要的支撑结构，既降低后期支撑去除的工作量，也能避免支撑拆除后在零件表面留下的打磨痕迹。它的立方体外形也方便收纳摆放，打印完成后可以直接放在工位的工具架上，作为不同设备、不同耗材工艺参数的实物参照样本。

　　带栅格的斜面结构同时也能同步观测不同悬垂角度下，桥接结构的成型连续性，栅格的镂空部分可以直观体现耗材在悬空位置的冷却定型效果，不需要额外制作桥接测试试样。对于结构设计人员而言，在建模阶段就可以参照同设备打印出的这个测试块的实测结果，把零件的自支撑悬垂角度控制在可靠区间内，从设计源头降低打印失败概率，减少耗材和设备工时的浪费。
