多规格COB发光二极管照明硬灯条

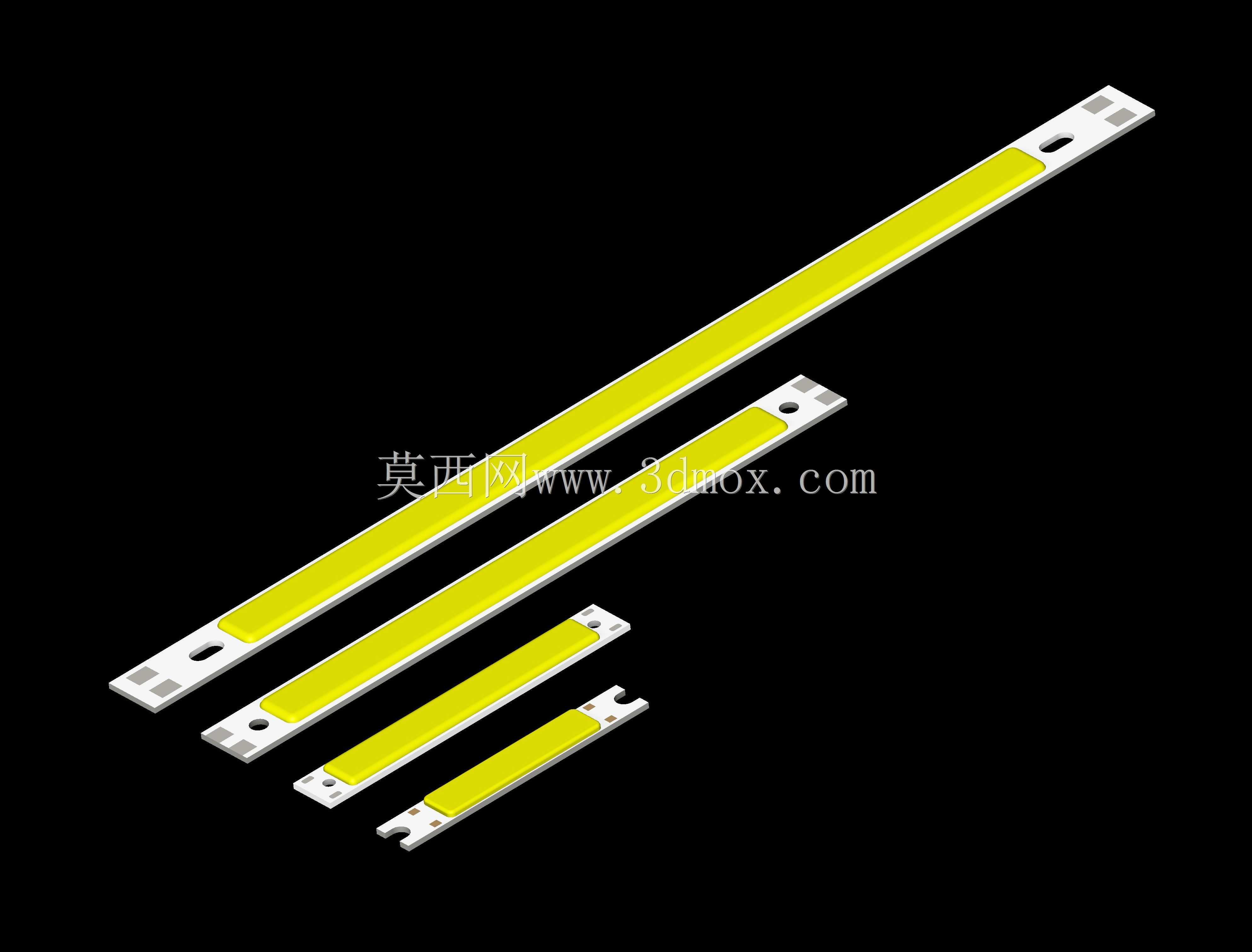

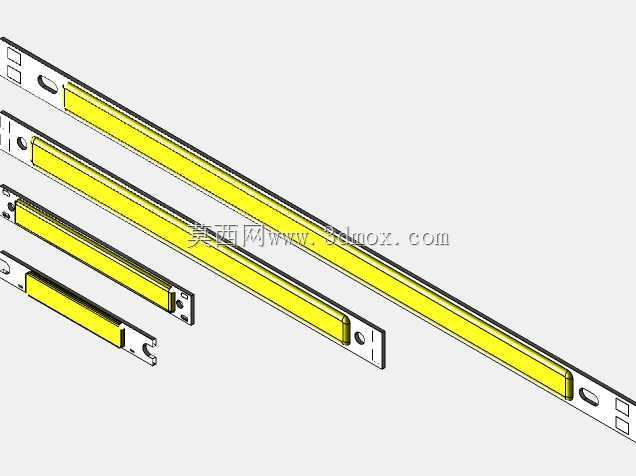

　　这套COB发光二极管带覆盖四种常用长条光源规格，分别对应200x10mm基板配160x8mm发光面、120x10mm基板配100x8mm发光面、60x8mm基板配50x8mm发光面、48x8mm基板配30x8mm发光面，所有灯条均采用薄型铝基长条结构，发光区域为连续整面COB封装，没有传统贴片灯珠的离散点阵光斑，出光均匀连贯，适合作为设备内嵌照明、展柜线性补光、工业检测工位照明、小型机电产品内置光源使用。

　　从实际装配角度看，不同长度规格可以适配差异极大的安装空间：200mm长规格多用于长条工作台照明、机柜竖向补光、自动化设备舱内全域照明，120mm规格适配中型电控柜、小型展示道具、仪器操作面板背光，60mm与48mm短款则用于狭小空间，比如手持检测设备照明端、小型实验装置局部补光、阀门仪表旁的状态照明位。基板两端预留标准安装孔，孔位沿长条中轴线对称布置，装配时可直接用M2或M3小螺丝将灯条锁附在设备钣金内壁、铝型材槽面或者塑料壳体预留柱位上，不需要额外设计复杂卡扣结构，拆装维护时直接松开固定件即可更换整条光源。

　　结构设计上，铝基板承担两个核心作用：一是作为COB芯片的承载基底，表面覆铜线路直接完成芯片串并联布线，省去外接导线的冗余排布；二是充当散热路径，灯条工作时芯片产生的热量通过封装胶层传导到铝基板，再经由贴合的安装面扩散到设备壳体或者外接散热片上，长时间连续点亮也能控制结温在合理区间，延缓光衰。发光面覆盖均匀的荧光胶层，蓝光芯片激发荧光粉后形成连续的白光出光面，侧面看灯条厚度极薄，嵌入窄缝安装位时不会突出干涉周边运动部件，比如在直线模组旁安装照明时，薄型基板不会和滑台行程发生碰撞。

　　建模过程中需要重点把控几个尺寸边界：首先是基板两端安装孔的中心距，长规格灯条孔位靠近两端边缘，要保证孔边到基板端部的距离满足螺丝头压合面积，避免锁附时基板开裂；短规格灯条总长度有限，孔位不能过度挤占中间发光区域，安装孔和发光胶面之间要留出绝缘间隙，防止螺丝压到荧光层造成破损。其次是发光区的宽度公差，8mm宽的发光面和8mm或10mm宽的基板之间，两侧留出的基板边距要均匀，既保证布线有足够走线宽度，也避免发光面过于靠近基板边缘，在裁切、搬运过程中出现胶层崩边。

　　不同规格灯条的端部结构做了统一化设计，接线焊盘都布置在其中一端的边角位置，焊盘尺寸适配常规电子线焊接，用户布线时可以从设备侧壁引线直接焊接，也可以在焊盘上贴装小型接插件，实现快拆连接。在多灯条并排使用的场景里，比如大面积展柜照明，可以将多条同长度灯条沿长度方向拼接，相邻灯条端部留少量间隙避让焊盘，出光面衔接后几乎没有明显暗段；如果是设备内部多点位局部照明，则可以单独选用短款灯条，分别固定在需要补光的各个工位，共用同一路直流供电。

　　这类线性COB光源相比传统灯带，优势在于结构刚性好，不需要依附背胶粘贴，长期在设备振动环境下使用不会出现灯带脱胶移位的问题；铝基板的抗形变能力也优于柔性FPC灯带，在有少量油污、轻微粉尘的工业车间环境里，表面可以额外加装透明亚克力防护条，不影响出光的同时阻挡杂物落到发光面上。设计选型时，工程师可以根据安装位的可用长度直接匹配对应规格，不需要自行裁切灯条，避免裁切破坏COB封装层导致光源失效，四种长度梯度覆盖了从几十毫米到两百毫米的绝大多数线性照明需求，装配孔位统一标准化，也方便在同一系列设备里复用固定孔位设计，减少整机结构的开模种类。
