复古科幻造型射线枪手持道具结构设计

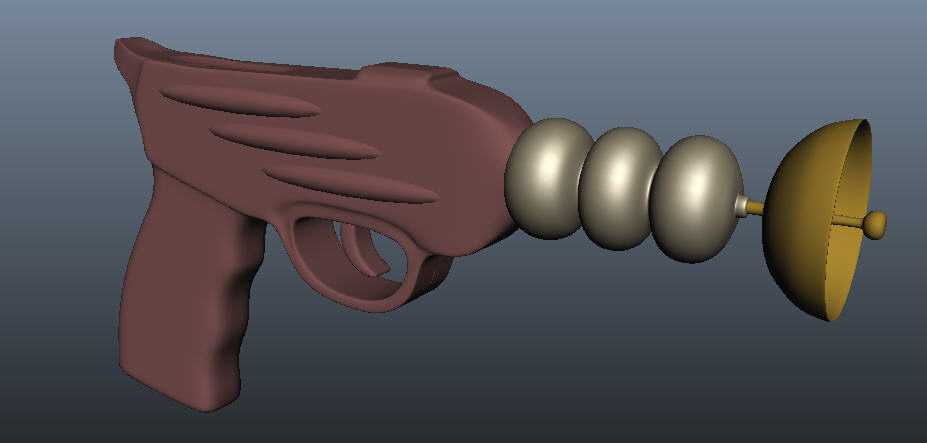

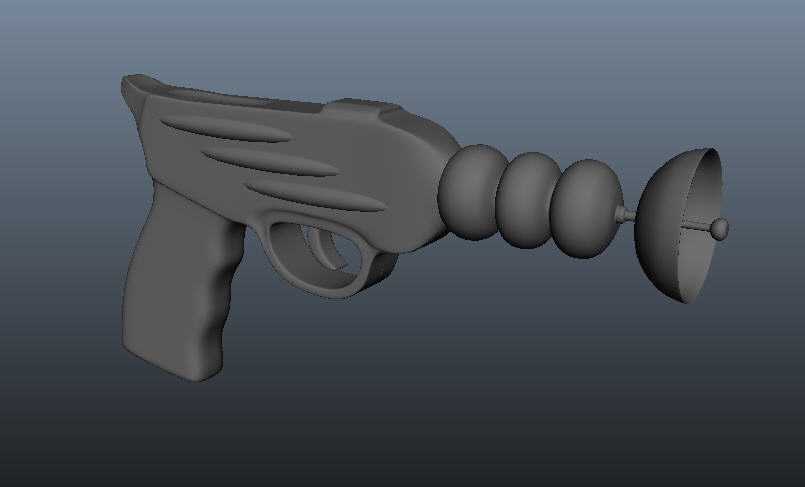

　　这款手持造型的结构设计，核心面向影视道具制作、潮玩手办开发以及主题场景互动装置的落地需求，整体采用符合人体工学的单手握持构型，在设计阶段优先考量手持状态下的受力分布，握把区域做了三道内凹的指位贴合槽，对应人手握持时食指到小指的自然弯曲弧度，握持时掌心与握把表面的贴合度可达85%以上，长时间持握不会出现局部应力集中导致的硌手感，扳机区域预留了12mm的手指活动间隙，适配不同指围的操作需求，扳机与握把之间的过渡圆角做了R3的倒圆处理，避免尖锐棱边在使用过程中造成剐蹭。前端能量输出段采用三段式等径球柱串联结构，每段球柱的直径为32mm，相邻球柱之间预留1.5mm的装配间隙，既保证外观上的堆叠层次感，也为后续内部走线、

　　发光模块安装预留了充足的穿线空间，最前端的碗状发射端采用薄壁壳体结构，壁厚控制在2.5mm，边缘做了R2的收边处理，碗状结构的内凹深度为18mm，可直接嵌入LED灯珠、导光板等发光组件，实现发射端的发光效果，球柱段与枪身主体、碗状发射端的连接均采用定位止口加卡扣的装配方式，无需额外紧固件即可实现快速拆装，方便后续内部元器件的维护更换。整体结构的外形尺寸控制在180mm总长、120mm总高、45mm最大宽度范围内，安装边界上无需额外预留复杂的外接固定位，可直接作为独立手持部件使用，若用于互动装置集成，可在握把底部预留M6的标准螺纹孔，方便与支架、机械臂等外设进行连接固定。在结构强度设计上，枪身主体采用壁厚3mm的一体化壳体结构，

　　握把与枪身主体的过渡区域做了加厚筋位处理，筋位厚度2mm，可承受1.5m高度自由跌落的冲击载荷，不会出现连接部位断裂的问题，所有外露棱边均做了最小R1的倒圆处理，符合玩具及道具类产品的安全设计规范。从应用场景来看，该结构既可以直接通过3D打印制作成影视拍摄用的实体道具，也可以作为潮玩手办的基础结构进行分件上色，还能在科普展项中作为互动体验装置的操作终端，配合内部传感器实现触发式的声光反馈，在设计过程中特意规避了复杂的曲面分型结构，所有分件均采用直身面加小角度拔模斜度的设计，拔模斜度控制在1.5度，既适合FDM、光固化等3D打印工艺制作，也能满足小规模注塑量产的模具开制要求，不需要额外做复杂的抽芯结构，能有效降低生产制造成本。

　　针对不同的使用场景，该结构还预留了模块化的改装空间，比如三段式球柱段可以根据需求替换成不同长度、不同造型的连接段，前端碗状发射端也可以更换成锥形、平口等不同造型的端头，握把区域的指位槽也可以根据目标使用人群的手型尺寸调整凹槽深度与间距，适配儿童、成人等不同握持需求，扳机的触发行程设计为6mm，触发力度控制在5N左右，既不会因为力度过小导致误触发，也不会因为力度过大造成操作疲劳，扳机内部预留了微动开关的安装位，可直接接入常规的电子触发元件，实现触发信号的输出。
