PPSh41冲锋枪后方瞄准部件结构设计

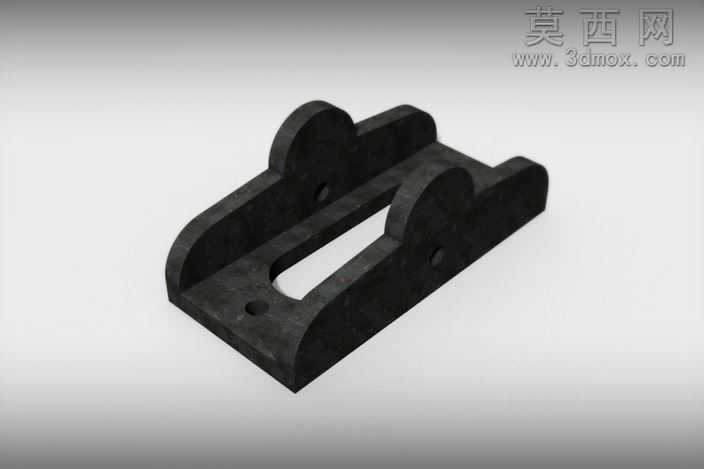

本作品为PPSh41冲锋枪配套的后方视线瞄准构件三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸还原，首先对照枪械原厂测绘图纸梳理构件的基准定位，以构件底部安装贴合面为全局坐标基准，依次勾勒出主体承托结构的外轮廓曲线，通过拉伸、切除、倒角等基础建模指令生成基础实体，再针对构件上的两处对称弧形凸起定位结构做曲面细化处理，保证弧形面的曲率与枪械机匣安装位完全匹配，避免装配时出现干涉问题。构件中部的长条形镂空结构是建模过程中的重点处理部分，该结构既承担减重功能，也为瞄准视线预留通视空间，建模时严格对照实物的镂空边缘圆角参数做过渡处理，避免尖锐棱角带来的应力集中问题，同时对构件上的三处安装定位孔做同轴度校验，保证孔位轴线与安装面垂直，公差控制在合理装配范围内。材质渲染阶段选用哑光黑色金属材质模拟枪械零件的氧化发黑表面处理效果，调整材质的粗糙度参数还原真实金属表面的细微颗粒质感，添加低强度的环境反射效果避免材质过于塑料化，针对构件边缘的使用磨损痕迹做轻微的做旧处理，让渲染效果更贴近实物的使用状态。结构设计上充分考虑该零件作为瞄准基座的刚性需求，主体承托部分的壁厚做均匀化处理，在保证整体强度的前提下通过中部镂空控制零件重量，两侧的弧形凸起既作为瞄准状态下的辅助定位参照，也能提升构件整体的抗弯折性能，安装孔位的沉头设计可以让固定螺丝完全没入构件表面，避免突出的螺丝头干扰瞄准动作或是勾挂外物。整个建模过程严格遵循枪械零件的装配逻辑，所有结构特征都对应实际的功能需求，没有冗余的装饰性结构，完成的三维模型可直接用于零件的复刻加工、虚拟枪械装配演示以及相关军工科普内容的素材制作，模型的曲面连续性、尺寸精度都达到工业级应用标准，能够适配不同场景下的使用需求。
