手持式便携焊枪结构三维建模设计

　　日常车间里做小件补焊、线束端子焊接、薄金属片定位焊的时候，大型固定式焊接设备移动不便，工位调整成本高，手持式焊枪的需求就非常突出，这个建模还原的就是桌面级手持焊枪的完整结构，完全贴合一线手工焊接作业的实际使用逻辑。先从实际应用场景说起，这类焊枪多用于电子组装工位的小焊点焊接、五金维修的补焊作业、教学实训场景的基础焊接操作，还有小型加工点的零散焊接工序，不需要配套大型送丝机构或者供气系统，握持后可以直接对准焊点操作，作业半径只受供电线长度限制，在狭窄工位、设备内部补焊的场景下，大型焊枪伸不进去的位置，这种紧凑结构的手持焊枪可以轻松完成操作。从功能特性来看，枪身主体做了一体化的握持弧度设计，

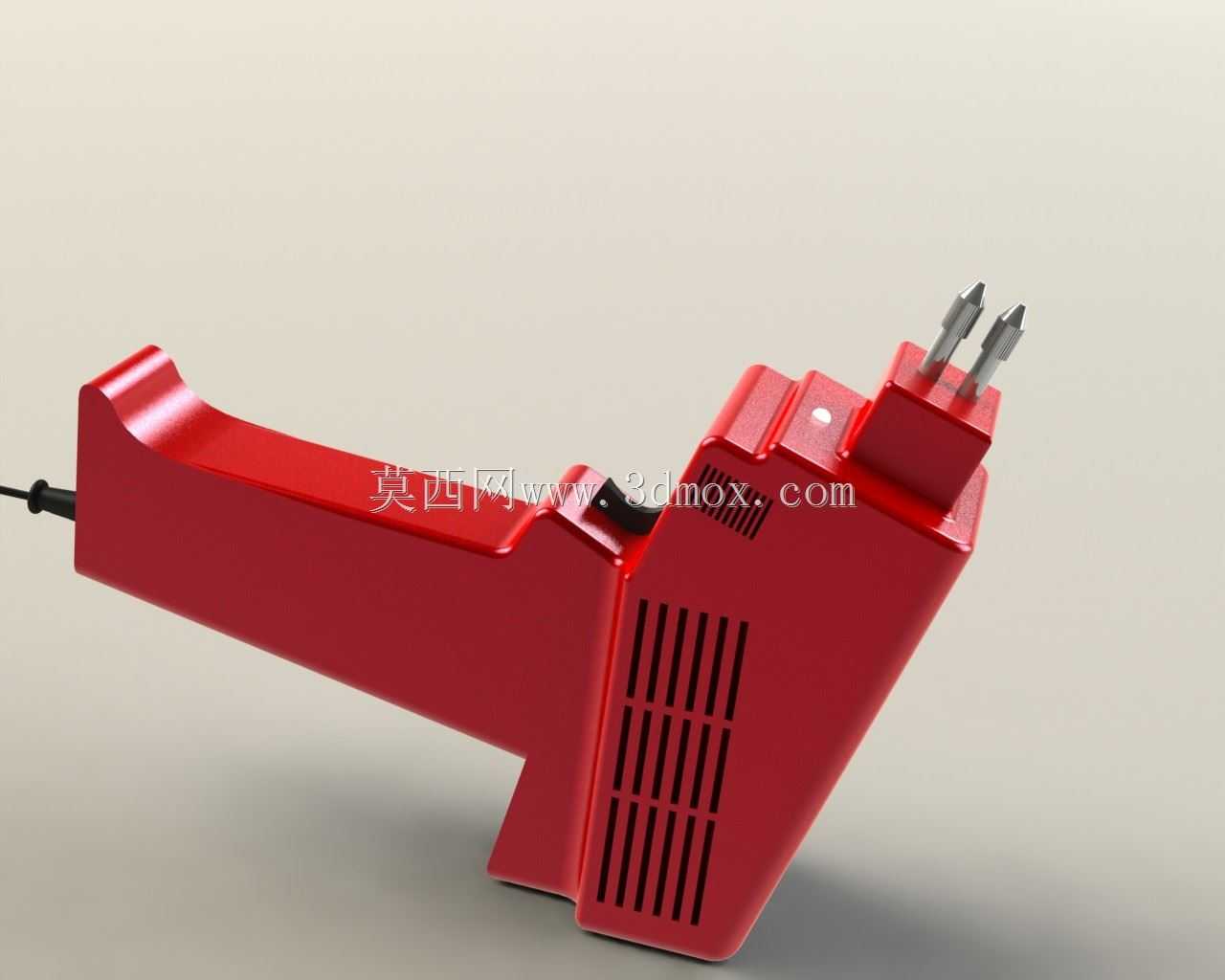

　　握把区域的倾斜角度是按照人手自然握持的姿态做的，手腕不需要刻意弯折就能让焊头垂直对准焊点，长时间作业的疲劳度会比直柄焊枪低很多；枪身侧面开了多组通风格栅，焊枪工作时内部发热元件的热量可以通过格栅自然对流散出，不需要额外加装散热风扇，既简化了内部结构，也降低了作业时的噪音，同时格栅的开孔方向顺着握持时的气流走向，不会让热风直接吹到操作人员的手上。焊头部分采用双电极出头的结构，两个焊头的间距固定，针对常见的端子焊接、薄件点焊场景，不需要额外调整焊头间距就能直接对准焊接位置，焊头和枪身的连接位置做了定位凸台，更换焊头的时候可以快速对准，不需要反复调整同轴度，减少维护更换的时间。再说到设计思路，整个枪身的外壳采用上下分壳的结构，

　　分模线沿着枪身侧面的棱线布置，既方便内部元器件的装配，也不会让分模线出现在握持的接触面，避免握持时硌手；内部的走线槽沿着枪身内壁布置，供电线从握把尾部引入，顺着内壁走线到前端的焊头接线端，走线过程中预留了缓冲余量，即使枪身受到轻微磕碰，内部线路也不会被扯断；枪身尾部的出线位置做了圆角过渡的护线套结构，避免线材反复弯折出现外皮破损的问题。关于外形尺寸和安装边界，整个焊枪的握持区域宽度控制在42mm，刚好符合成年人手掌的握持宽度，握把的长度是110mm，手掌可以完全握住握把区域，不会出现握不住或者硌手腕的问题；焊头伸出枪身前端的长度是28mm，既可以保证足够的操作视野，让操作人员能清晰看到焊点位置，也不会因为伸出过长导致焊头受力变形；

　　枪身整体的重心落在握把的中心位置，握持的时候不会出现头重脚轻的情况，长时间举着操作也不会觉得手腕发酸。安装边界方面，枪身内部的元器件安装位都做了定位筋，发热元件和外壳之间预留了3mm的空气隔热层，避免外壳温度过高烫伤操作人员；开关按键布置在握把上方的食指自然触碰位置，不需要挪动手指就能按动开关，按键的按压行程是2mm，按压力度控制在15N，既不会因为误碰触发焊枪工作，也不会因为按压力度过大导致手指疲劳。另外枪身底部做了平面支撑结构，临时放置的时候可以平稳放在工作台面上，不会滚动掉落，焊头位置不会直接接触工作台面，避免烫坏工作台表面，也防止焊头被磕碰损坏。整个建模的结构完全还原了实际量产焊枪的装配逻辑，所有的壁厚、圆角、加强筋位置都符合注塑加工的工艺要求，没有出现无法脱模或者壁厚不均的问题，对于做手持焊接工具设计、小型焊接设备结构优化的从业者来说，可以直接参考这个结构的人机工程设计、散热布局、内部走线逻辑，在做同类产品建模的时候，可以直接复用握持角度、重心位置、散热开孔的参数，减少反复调整人机尺寸的时间。
