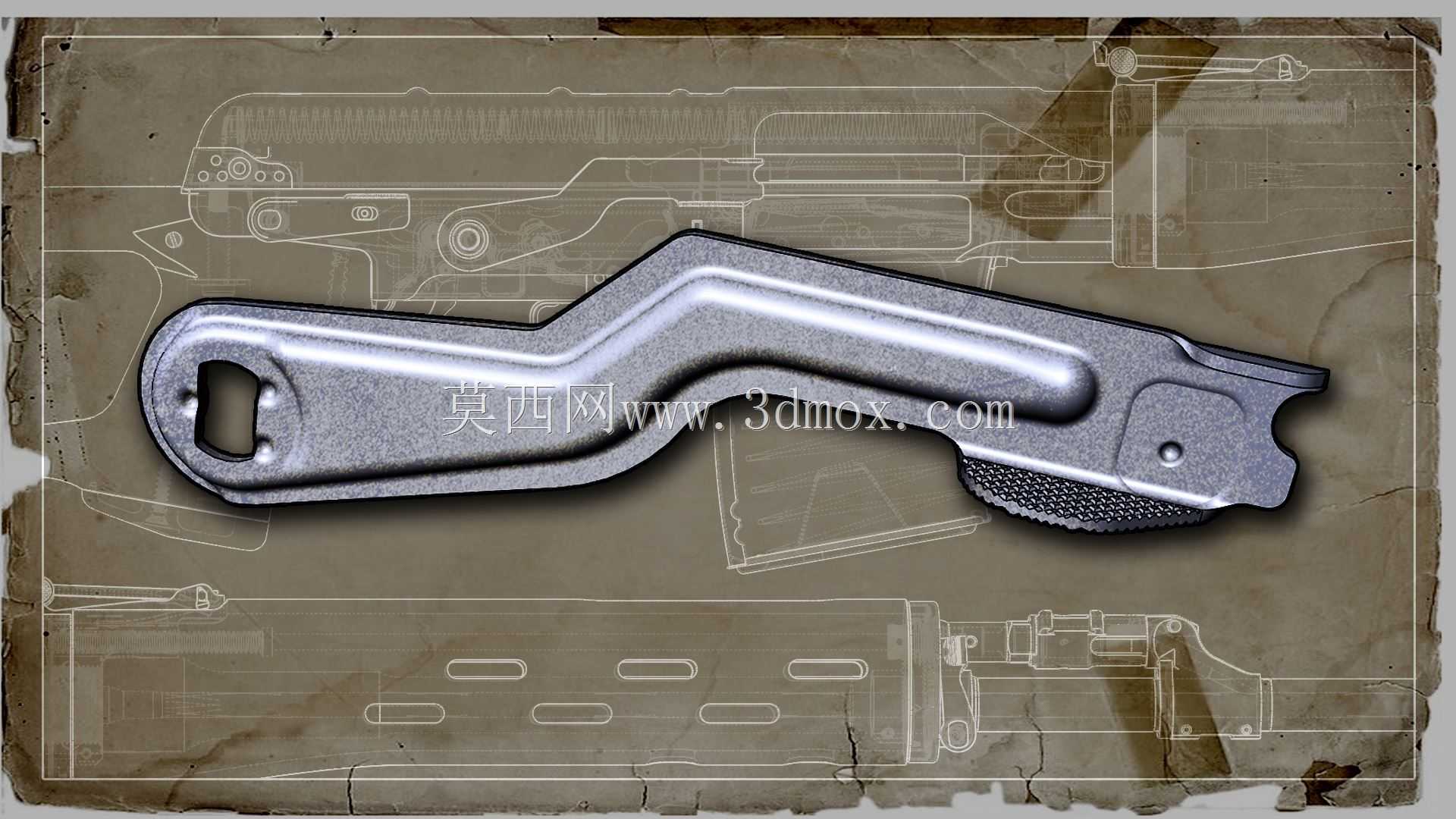

SVD狙击步枪安全杆结构三维建模

　　在轻武器结构设计领域，枪械保险机构的可靠性直接决定了装备的使用安全与操作响应效率，SVD狙击步枪的安全杆作为核心保险操作构件，承担着锁定击发机构、阻隔误触发射的核心功能，是整枪人机交互与安全防护体系中不可缺失的关键零件。从实际列装场景来看，该安全杆适配7.62毫米口径德拉古诺夫狙击步枪的机匣侧部安装位，射手在据枪姿态下无需大幅移动握持枪身的右手，仅靠拇指拨动即可完成保险状态的切换，这种操作逻辑完全贴合狙击作战中快速切换射击状态、减少动作幅度避免暴露位置的实战需求，不管是野战环境下的远距离精确射击，还是日常勤务中的携行保养，该零件的结构强度与操作手感都直接影响整枪的使用体验。

　　从结构设计逻辑来看，该安全杆采用整体冲压成型的钣金结构，主体轮廓为适配机匣外侧曲面的弯折造型，整体厚度匹配枪械零件常规冲压板材规格，既保证了零件自身的结构刚度，避免反复拨动操作产生塑性变形，又严格控制了零件自重，不会给整枪增加不必要的重量负载。零件一端设置的异形挂孔是与机匣保险转轴的配合位，孔型的非圆设计可以保证安全杆与转轴同步转动，不存在转动旷量，避免保险状态切换时的空行程；零件中部的冲压加强筋沿零件长度方向延伸，在不增加板材厚度的前提下大幅提升了零件的抗弯折能力，即使在低温、沙尘等恶劣环境下受到外力磕碰，也不会出现变形卡滞的问题；零件末端的防滑滚压纹理区域是射手拇指的操作接触位，滚花纹理的深度与密度经过反复调校，既保证戴手套操作时也能获得足够的摩擦力，不会出现打滑现象，又不会因为纹理过于尖锐划伤射手手部。

　　从安装边界来看，该安全杆的转动行程完全匹配SVD步枪机匣的保险档位槽，转动到上方档位时，零件本体卡入击发机构的运动路径，锁定阻铁与击锤的运动，此时枪械无法完成击发动作，同时封闭拉机柄的运动槽位，避免沙尘、泥水进入机匣内部污染核心构件；转动到下方档位时，零件完全让位出击发机构与拉机柄的运动空间，枪械进入待击发状态。零件与机匣贴合的侧面轮廓完全复刻机匣外侧的曲面弧度，安装后与机匣表面的间隙控制在极小范围内，既不会因为间隙过大进入杂物造成卡滞，也不会因为间隙过小出现转动摩擦阻力过大的问题。

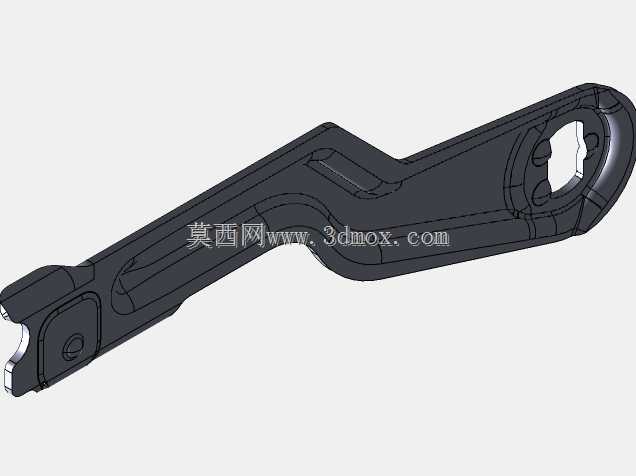

　　在三维建模过程中，需要重点还原零件的冲压弯折角度、各配合面的形位公差、防滑纹理的细节特征，尤其是转轴配合孔的尺寸精度、与机匣贴合面的曲面匹配度，直接决定了后续结构验证、3D打印样件装配的可行性。建模时需要兼顾零件的工艺特性，还原冲压件的圆角过渡、板材厚度一致性等工艺特征，避免出现不符合实际加工工艺的尖锐直角、壁厚突变等结构问题。对于枪械结构设计从业者而言，该零件的建模过程可以直观理解轻武器保险机构的设计逻辑、人机工程学在枪械零件上的落地方式，以及冲压类枪械零件的结构设计要点，不管是做轻武器结构学习、还是相关影视道具的结构设计参考，该模型都能提供精准的结构数据支撑。在实际的结构验证环节，该安全杆的受力集中区域主要在转轴配合位与拨杆受力段，建模时需要对应力集中区域做合理的圆角过渡处理，匹配实际零件的强度设计逻辑，还原真实零件的抗疲劳性能，避免模型出现结构强度与实物不符的问题。
