FN五七式手枪结构三维数模

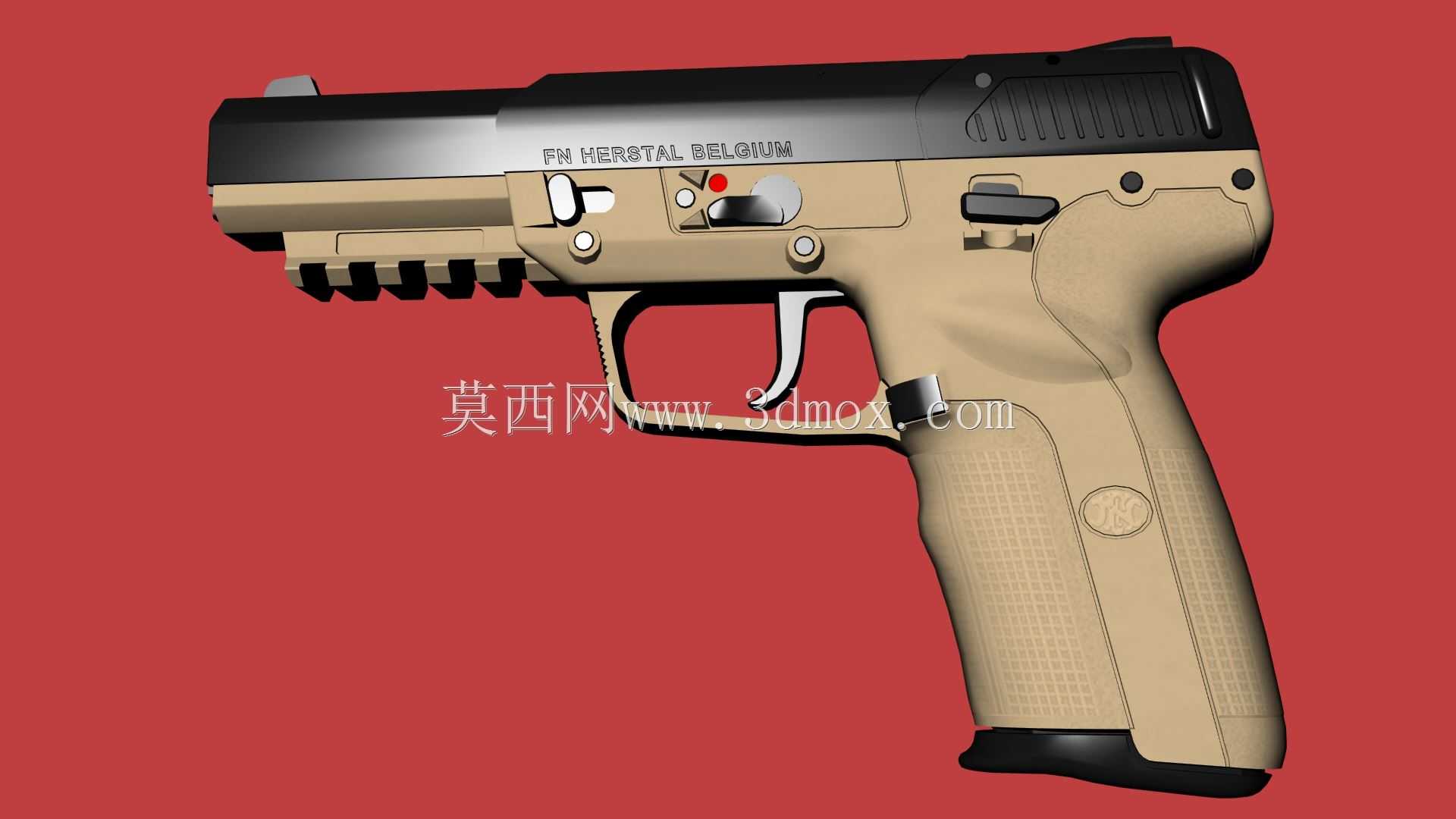

　　这款FN五七式手枪的三维数模完整还原了实物的全部分件结构，覆盖套筒、套筒座、扳机组件、弹匣、击发机构、皮卡汀尼导轨段、握把防滑纹理等全部细节，各部件间的装配间隙、运动行程均按照实物的工程公差做了匹配，可直接用于结构拆解演示、机构运动仿真以及相关轻武器周边配套产品的结构适配设计。从实际应用场景来看，该数模可服务于军警战术装具的适配开发，比如枪套的内腔轮廓匹配、战术灯/激光指示器的导轨安装位校核、训练用模拟器材的结构复刻，也可用于影视道具的三维打印制作、轻武器科普类的交互演示内容开发，避免直接采用实物测绘带来的合规风险与尺寸偏差。从功能特性还原度来看，数模准确复现了该型手枪的枪管偏移式闭锁结构对应的配合面，套筒前后的防滑齿槽深度、

　　间距均与实物一致，握把处的点状防滑纹理的凸起高度、排布密度完全贴合实物的人机工程设计，扳机护圈的轮廓尺寸兼顾了戴战术手套操作的空间余量，套筒座前端的皮卡汀尼导轨严格按照MIL-STD-1913标准的槽宽、槽距建模，可直接匹配标准规格的战术附件做装配干涉检查。设计思路上，该数模采用分件独立建模的逻辑，将套筒、枪管、复进簧组件、扳机、击锤、弹匣卡笋、空仓挂机杆、分解销等可拆解部件全部做成独立实体，没有做布尔合并处理，方便使用者按需提取单个零件做二次修改，比如调整握把片的纹理样式、修改导轨段的附件适配结构、更换不同长度的枪管做衍生型号的方案验证。外形尺寸与安装边界方面，数模严格按照实物的208mm全长、122mm枪管长度、137mm高度、

　　36mm宽度的尺寸参数构建，握把的握持角度、虎口位置的凹陷轮廓、扳机到握把背部的距离均贴合实物的人机工程尺寸，弹匣的插入深度、卡笋的锁止位置、套筒后坐的行程距离都预留了符合实际结构的运动空间，不会出现运动仿真时的部件干涉问题。针对3D打印制作训练模型的需求，数模的各零件壁厚均控制在1.2mm以上，避免打印时出现薄壁破损，同时对销钉连接孔、弹簧安装槽等小尺寸结构做了适配打印工艺的圆角处理，不需要额外做结构修复就可以直接导出STL格式进行打印。在做战术装具适配时，可直接将数模导入装配环境，与枪套模型做配合面的间隙检查，调整枪套的锁定结构位置，确保模拟插拔的行程顺畅，不需要反复对实物进行试装调整，大幅缩短装具产品的开发周期。

　　对于结构设计从业者来说，该数模可作为非自动武器结构设计的参考案例，观察击发机构的传动路径、保险机构的锁止逻辑、套筒与套筒座的配合导轨结构，理解轻武器设计中对可靠性、人机工程、维护便捷性的平衡思路，比如该型号为了适配5.7mm弹药采用的套筒结构设计、握把内的弹匣排布空间优化，都能为小型手持类机械产品的结构布局提供参考。数模中所有的配合面都做了符合工程实际的公差预留，比如套筒与套筒座的导轨配合间隙控制在0.1-0.15mm，扳机转动副的轴孔间隙控制在0.05mm左右，完全符合机械结构设计的常规公差要求，不会出现模型装配时的过定位或者间隙过大的问题。
