分体式点焊作业手持焊枪结构设计

　　这款手持点焊枪的结构设计，完全围绕薄板电阻点焊的现场作业需求展开，拆解后的各部件配合逻辑，能清晰看到设计阶段对实际工况的适配考量。从车间实际应用场景来看，这类焊枪主要覆盖五金加工、钣金维修、电子元器件引脚焊接、小型金属构件拼接等作业场景，区别于固定式点焊机的大工位限制，手持结构能适配异形构件、狭小空间内的点焊作业，比如机箱机柜内部的加强筋点焊、薄钢板拼接的补焊点、线束端子的压焊固定，都能通过这类手持焊枪完成作业，不需要将工件移动到固定焊机工位，大幅降低小批量、多位置焊接的作业周转成本。

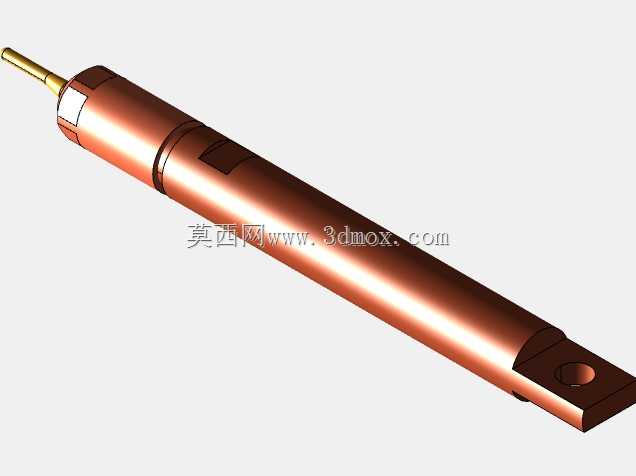

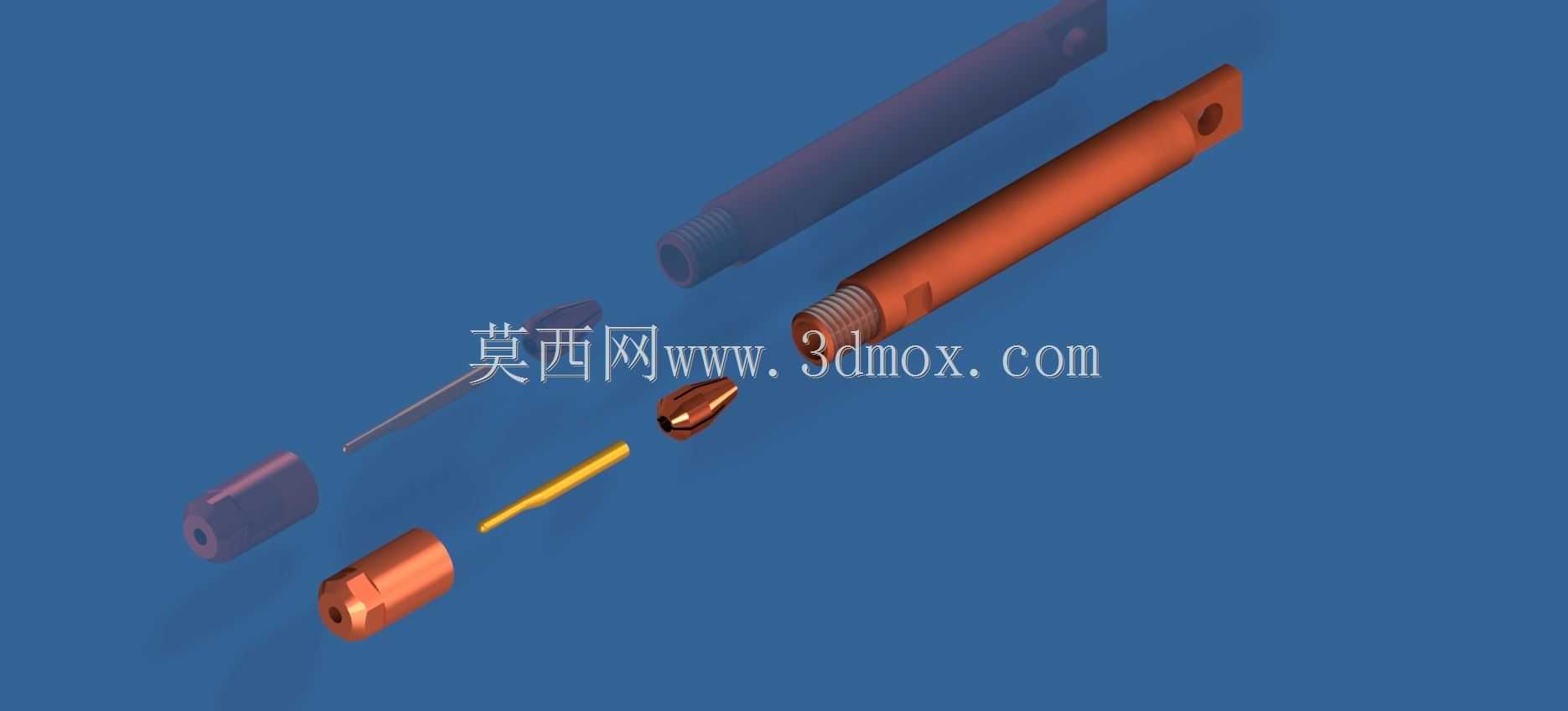

　　从功能特性来看，整枪采用分体同轴装配结构，核心的导电杆、电极夹头、绝缘护套、握持筒体沿同一轴线排布，作业时操作人员握持筒体部分，将端部电极对准待焊点位，触发通电回路即可完成单点熔接。拆解后的各部件分工明确：端部的铜质电极夹头负责装夹点焊电极头，采用内锥面配合结构，能保证电极装夹后的同轴度，避免焊接时电极偏斜导致的焊点熔核偏移；夹头尾部连接的导电杆采用高导电率铜材加工，表面做了防氧化镀层处理，既能降低大电流通过时的电阻发热，也能减少长期使用后的氧化层增厚导致的导电效率下降；导电杆外侧的绝缘套筒采用耐高温工程塑料材质，既起到电极与握持筒体之间的绝缘防护作用，避免作业时漏电风险，也能阻隔焊接过程中导电杆传递的热量，防止握持部位温度过高影响操作；尾部的连接筒体采用硬质铝合金加工，表面做防滑纹理处理，内部预留了电缆连接腔与触发开关的安装位，能将焊接电缆、控制引线完全收纳在筒体内部，避免作业时线缆拖拽干扰操作。

　　设计思路上，整枪优先考虑了易损件的快速更换需求，电极夹头与导电杆采用螺纹连接结构，现场作业时不需要专用工具，就能快速拆卸更换磨损的电极头或者夹头，减少设备停机维护时间；各段筒体之间采用卡扣加密封圈的配合方式，既保证装配后的结构同轴度，也能阻挡焊接飞溅、车间粉尘进入枪体内部，降低内部电路、导电部件的故障概率。绝缘部件的厚度设计经过耐压验证，能满足常规点焊作业的绝缘防护等级要求，即使在潮湿的车间环境下作业，也能保证操作人员的用电安全。

　　从外形尺寸与安装边界来看，整枪装配完成后的总长度控制在适配单手握持的范围，筒体直径符合成年人手掌握持的人体工学尺寸，长时间握持作业不容易产生疲劳。各部件的装配公差经过严格控制，导电杆与绝缘套筒之间的间隙控制在合理范围，既保证装配时的顺畅度，也不会出现晃动导致的导电接触不良；电极夹头的内孔尺寸适配通用规格的点焊电极，不需要定制特殊规格的配件，降低后期使用的配件成本。枪体尾部的电缆接口采用标准快插结构，能匹配常规点焊机的输出电缆规格，不需要额外加工转接头就能完成与焊接主机的连接，安装时只需要将电缆插入接口锁紧，即可完成整枪的装配接线，不需要复杂的调试步骤。

　　实际作业过程中，这类焊枪的电极压力能通过操作人员的握持力度进行微调，针对不同厚度的薄板焊接，操作人员可以根据焊接材质、厚度调整按压力度，配合主机的焊接电流、通电时间参数，就能形成稳定的焊接熔核，保证焊点的拉剪强度满足工艺要求。枪体的重量经过平衡设计，重心落在握持位置的中心区域，举升作业时不会出现头重脚轻的情况，针对高位、侧位的焊接点位，也能稳定控制电极的对准精度，避免焊点偏移导致的焊接缺陷。各金属部件的边角都做了倒角处理，没有尖锐的毛刺棱角，装配后不会出现割手的问题，符合手动作业工具的安全设计要求。
