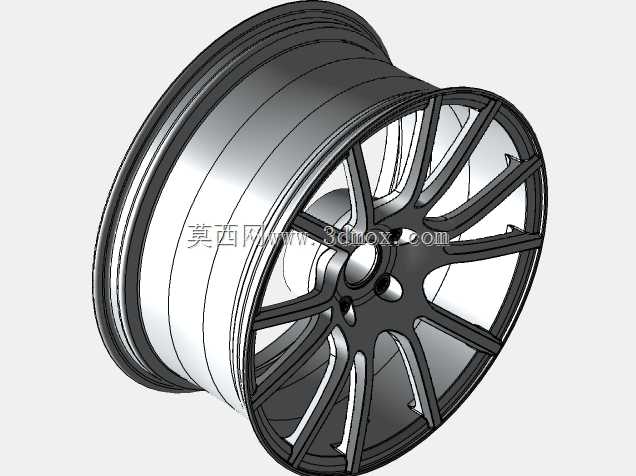

螺栓连接式乘用车合金车轮结构设计

　　这款合金车轮主要面向民用乘用车售后改装、小批量定制车型的行走系统配套场景，日常行驶中承担承载整车整备质量、传递驱动与制动力矩、缓冲路面冲击的核心作用，区别于传统钢制车轮，合金材质的散热特性可在连续制动工况下快速导出刹车系统热量，降低制动热衰减风险，同时轻量化的轮体结构可有效降低簧下质量，提升悬架响应速度与行驶操控性。设计初期优先确定安装边界参数，轮辋部分采用适配常规民用子午线轮胎的轮廓结构，轮缘高度、胎圈座角度严格匹配对应规格轮胎的装配要求，避免出现轮胎装配漏气、高速行驶脱圈的风险；中心定位孔尺寸与对应车型轮毂轴承轴头的配合公差控制在过渡配合区间，既保证装配时的同轴度精度，也方便售后拆装作业。螺栓连接结构是这款车轮的设计核心，

　　轮辐与轮辋的连接部位没有采用传统整体铸造的一体式结构，而是通过周向均匀分布的螺栓组实现刚性连接，设计时针对螺栓的排布做了受力仿真校核，每个螺栓的预紧力按照车轮最大承受载荷的1.5倍安全系数设定，螺栓孔周边做了局部加厚的凸台结构，分散螺栓紧固时的压应力，避免长期交变载荷下出现螺栓孔周边开裂的问题；轮辐的辐条造型采用多辐条等距分布结构，每根辐条的截面做了变厚度设计，靠近中心安装盘的位置厚度更大，向轮辋方向逐渐收薄，在保证整体抗弯、抗扭强度的前提下尽可能削减非受力区域的材料余量，兼顾结构强度与轻量化需求。中心安装盘的螺栓孔分布圆直径严格匹配对应车型的轮毂安装孔位参数，每个安装孔周边做了沉头锪平结构，保证轮毂螺栓紧固时端面贴合紧密，

　　不会出现安装偏斜导致的车轮动平衡超标问题；轮辋的气门嘴安装孔位置做了局部加厚，预留标准气门嘴的安装空间，避免安装气门嘴时出现轮辋局部变形。实际装配过程中，需要先将轮辐与轮辋通过连接螺栓进行预组装，按照对角顺序逐步拧紧螺栓达到规定预紧力后，再做整体的动平衡校正，校正时的平衡块安装位置预留了轮辋边缘的卡槽结构，方便平衡块的卡装固定；车轮整体的安装端面平面度控制在0.1mm以内，保证装配后车轮与刹车盘、轴头的贴合度，避免高速行驶时出现车轮抖动的问题。针对日常行驶的复杂工况，轮辐的表面过渡位置全部做了圆角处理，避免应力集中导致的疲劳断裂，轮辋的内侧预留了刹车系统的避让空间，可适配对应尺寸的通风刹车盘与多活塞刹车卡钳，

　　不会出现转向或制动时轮体与卡钳发生干涉的问题；螺栓连接的结构设计也方便后期轮辐或轮辋出现局部损伤时单独更换部件，相比一体式车轮降低了后期维护成本。设计过程中针对车轮的径向疲劳、弯曲疲劳工况做了仿真验证，轮体的最大应力出现在轮辐与中心盘的连接位置，应力值远低于合金材料的屈服强度，满足常规乘用车行驶的强度要求，轮辋的径向刚度经过校核，在轮胎标准充气压力下的变形量控制在合理区间，不会出现充气后轮辋变形导致的轮胎密封失效问题。
