SK8八毫米直线导轨立式夹紧固定支架

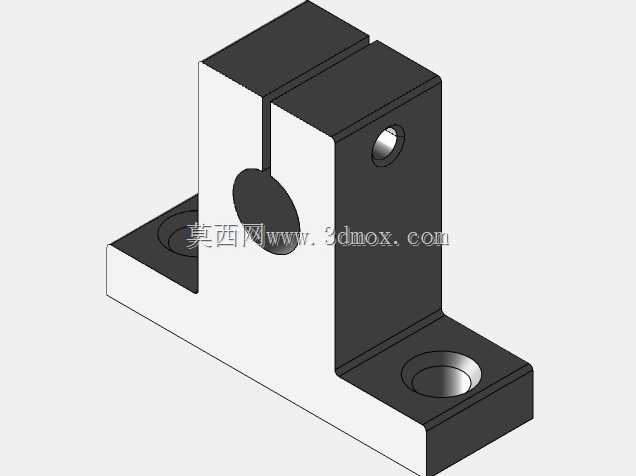

　　该零件针对直径八毫米光轴的直线导向系统设计，整体采用立式L形承载结构，底部为带两个沉头安装孔的水平法兰底板，可通过内六角螺钉直接锁附在设备安装基板、铝型材框架或机床工作台面上；上部为带纵向贯通开槽的双壁夹持座，夹持孔轴线与底板安装面保持平行，侧壁开设横向螺纹锁紧孔，装入紧定螺钉后可迫使开槽两侧壁产生弹性微变形，从而抱紧穿入的八毫米光轴，既能够将光轴端部完全固定作为定轴使用，也可在松钉状态下调整光轴轴向伸出长度后再锁紧，适配不同跨距的导向布局。

　　从实际装机场景来看，这类支架大量应用在桌面级FDM熔融沉积3D打印机的Z轴升降导向、小型CNC雕刻铣床的主轴进给导向、RepRap开源机型的运动轴搭建以及轻工自动化设备的短行程直线滑台模块中。八毫米光轴配合直线轴承或自润滑轴套构成低成本导向副时，两端或中间支撑点的刚性直接决定运动部件的运行平稳性：若支撑座夹持力不足、安装基面贴合度差，光轴在滑块往复运动过程中会出现微颤、挠度偏大的问题，最终反映为打印件层纹错位、铣削表面振纹、送料轨迹偏移等缺陷。该支架将夹持孔中心高度抬升至合理数值，配合底板的宽幅支撑面，能够有效降低光轴悬臂长度，提升导向系统的固有频率。

　　结构设计上，夹持座与底板采用一体化实体构型，避免分体装配带来的累积误差；纵向开槽从夹持孔顶部贯通至座体上端，为夹紧动作提供均匀的变形余量，开槽宽度控制在较小范围，保证锁紧后孔壁对光轴的包覆接触面积充足，不会出现点接触压伤光轴表面的情况。底板的两个沉孔分别布置在L形结构的前后延伸端，锁紧螺钉后底板受力均匀，不会出现单侧翘起的问题；夹持座侧壁的螺纹孔垂直于开槽方向，紧定螺钉旋入时的推力直接作用在开槽开合方向，夹紧力传递路径短、损耗小。座体侧面预留的圆形工艺孔既可以作为减重结构，也可在部分改装场景中穿入限位销或传感器触发件，拓展使用功能。

　　安装边界方面，底板轮廓适配二十系列铝型材的槽距规格，沉孔可容纳M5或M6规格内六角圆柱头螺钉的头部，安装后螺钉顶面不高出底板表面，保证座体与安装面完全贴合；夹持孔中心到底板底面的高度经过匹配校核，与常用SK8直线轴承座的中心高保持一致，多件支架并排使用时能够保证光轴的同轴度，避免光轴穿装时出现别劲、卡滞。建模过程中需重点保证夹持孔的圆柱度、底板底面的平面度以及夹持孔轴线与底面的平行度，开槽两侧的壁厚均匀一致，锁紧变形时孔形能够均匀收缩；螺纹孔的位置需避开夹持孔的正压区域，防止紧定螺钉端部直接顶伤光轴外圆。零件整体棱角处做小倒角处理，既去除加工毛刺，也避免装机操作时划伤线缆或操作人员。在整机布局时，两根平行光轴的两端各布置一件该支架，即可构成刚性充足的双轴导向框架，运动滑块沿光轴往复运行时径向间隙稳定，长期负载运行后也不易出现支撑松动的问题。
