TT手枪1比2比例握把机匣框架结构

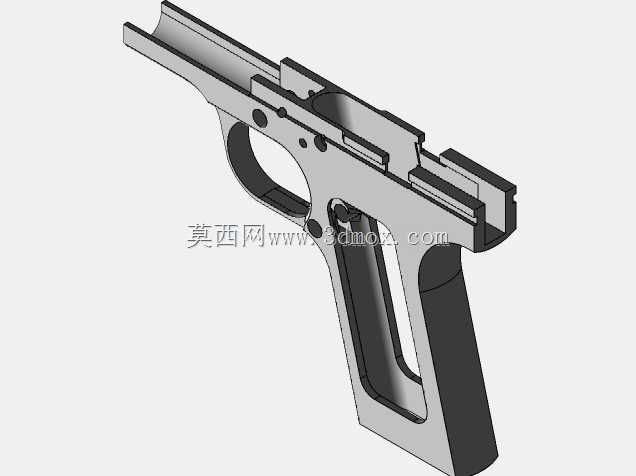

　　该三维结构围绕TT手枪框架按1:2比例进行还原，主体呈现的是枪械承力骨架中最核心的机匣与握把一体化框架部分，并非完整发射机构总成，而是将外形轮廓、安装槽位、扳机护圈、握把内腔和上部导轨配合面作为建模重点。从结构工程视角看，这类缩小比例框架常用于教具展示、结构认知、手工装配练习以及影视道具方案验证，能够在不涉及完整击发功能的前提下，清晰表达经典手枪骨架的空间布局、壁厚变化和零件装配关系。

　　框架上部为长条形机匣区域，前后延伸形成容纳套筒运动的导向边界，顶面和侧面保留了阶梯状限位结构，用于模拟原枪套筒与机匣之间的滑动配合关系。建模时需要重点控制两侧导轨面的平行度，以及上部开放槽的宽度一致性。若该比例件用于后续3D打印或数控加工，导向面不能只按外观处理，应保留合理的配合间隙；若仅作为展示模型，则可将细小倒角、凸台和局部凹槽完整保留，以增强实物识别度。图中框架上部多处凸台和缺口对应原枪中枪管、套筒、连接件的位置关系，虽然缩小后不承担真实载荷，但空间位置仍需保持准确。

　　握把部分采用单片框架式轮廓，前部与扳机护圈圆滑过渡，后部形成竖直握持边界，内部为大面积镂空区域。该区域在真实枪械中用于容纳弹匣、握把护板及相关固定结构，在比例模型中则主要体现握持形态和装配空间。握把侧壁厚度并非均匀分布，靠近扳机护圈和上部机匣交接处材料较厚，用于承受结构集中应力；握把后侧和底部则根据外形需要逐渐收窄，使整体轮廓更接近原枪线条。建模过程中，握把内腔边缘、底部开口和侧壁孔位需要保持对称，否则在装配护板或展示时会出现明显错位。

　　扳机护圈为框架前方的封闭环形结构，与机匣前部、握把前侧连成一体。该区域是外形识别度较高的部分，也是受力路径上的过渡区域。环形护圈内侧需要留出足够空间，用于表达扳机组件的运动范围；外侧则通过圆弧过渡减少尖锐边角。按比例缩小后，扳机护圈的壁厚容易显得过薄，若用于实体制作，应在不破坏外观比例的前提下适当增加局部厚度，避免打印或切削后断裂。护圈与握把前方的连接曲面需要连续，不能出现生硬折面，否则会破坏经典TT手枪侧面轮廓。

　　框架侧面分布有多个圆形孔位和小凸台，这些特征对应销轴、固定件、限位件或外观标记位置。孔位之间的相对距离是结构还原的关键，尤其扳机区域附近的铰接孔、上部机匣侧面的连接孔以及握把上方的固定孔，应按照比例关系准确定位。三维建模时不宜单纯依靠贴图或视觉估计，而应通过草图基准面确定孔中心，再使用切除特征生成，以便后续修改孔径和深度。对于仅作外观展示的孔，可做成盲孔；对于需要穿轴装配的模型，则应保证孔的同轴度和贯通性。

　　从外形尺寸边界看，整体为细长机匣与斜向握把组成的L形侧视轮廓，上部长度明显大于握把深度，前端略收窄，后端与握把交接区域结构最复杂。模型在装配环境中需要注意三个方向的边界：长度方向以机匣前后端面为限，高度方向以套筒导向面顶部到握把底部为限，宽度方向则由左右框架侧壁和导轨凸台决定。由于该框架属于薄壳型结构，侧向宽度较小，摆放、支撑和加工时都应考虑刚性问题，尤其是握把底部、扳机护圈下沿和机匣前端属于容易变形或断裂的位置。

　　设计思路上，该模型强调骨架化表达，没有加入套筒、枪管、扳机、弹匣等外部零件，因此观察者可以直接看到内部空间划分和侧壁开孔逻辑。上部开放槽体现了套筒往复运动的路径，握把中空区域体现了弹匣安装空间，扳机护圈则限定了操作区域。各特征之间并非孤立造型，而是围绕原枪的装配关系展开：机匣负责上部运动件导向，握把负责握持和容纳，销轴孔负责零件连接，侧面凸台负责限位和外形还原。

　　在实际应用中，这类比例框架可用于机械建模课程中的草图、拉伸、切除、圆角和阵列训练，也可作为手工拼装模型的基础件。若进入制作环节，需根据工艺调整细节：采用光固化3D打印时，应在握把内腔和机匣槽内增加易拆除支撑，避免悬空面变形；采用CNC加工时，则需考虑刀具直径对小圆角和窄槽的限制；若用于涂装展示，可在孔位边缘保留轻微倒角，以减少后期打磨时的崩边。通过该框架模型，结构设计人员能够练习复杂薄壁件的特征建立、比例缩放、装配边界控制以及外观与工艺性之间的平衡。
