复古风格吉他音箱柜体结构三维设计

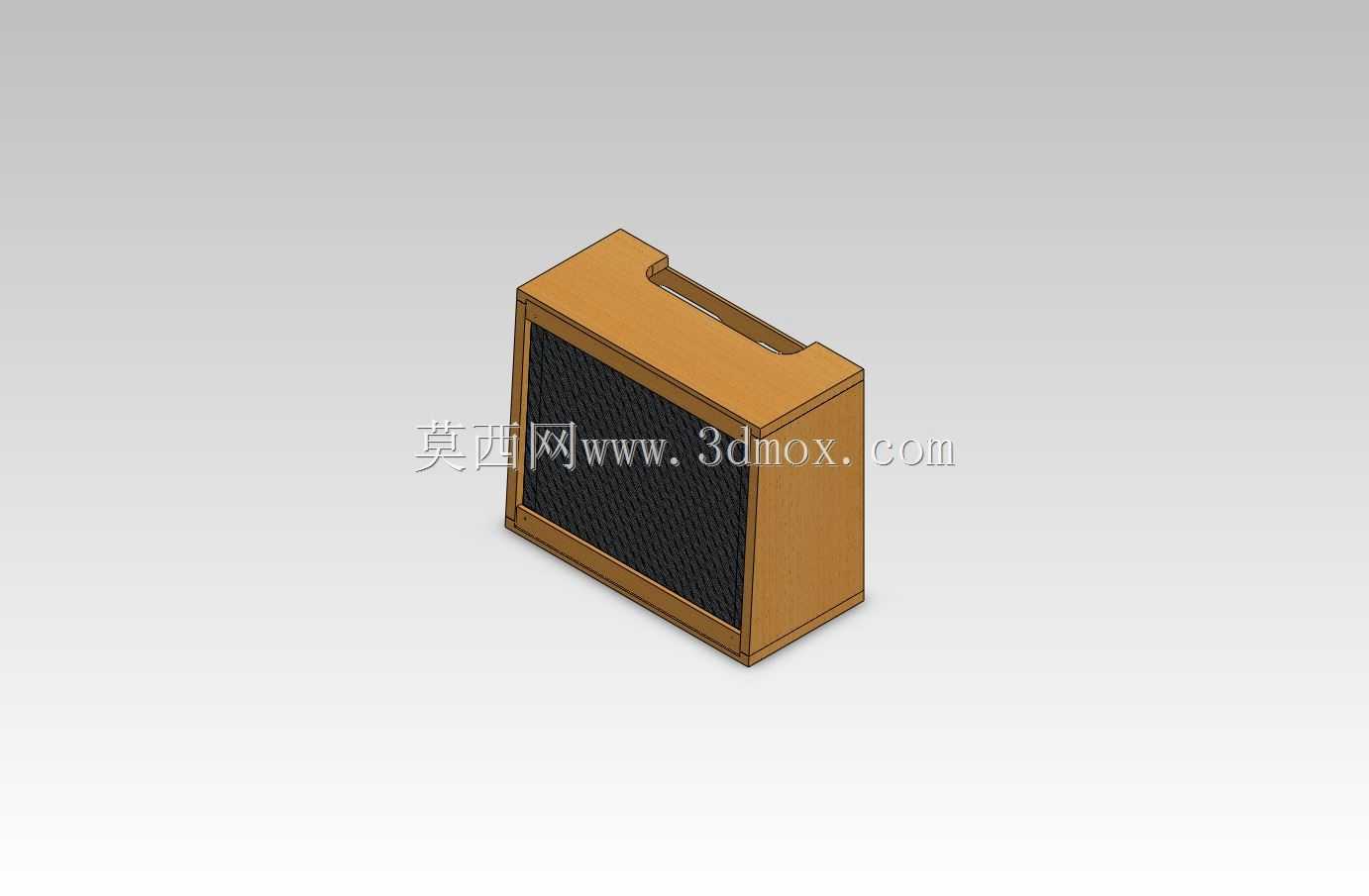

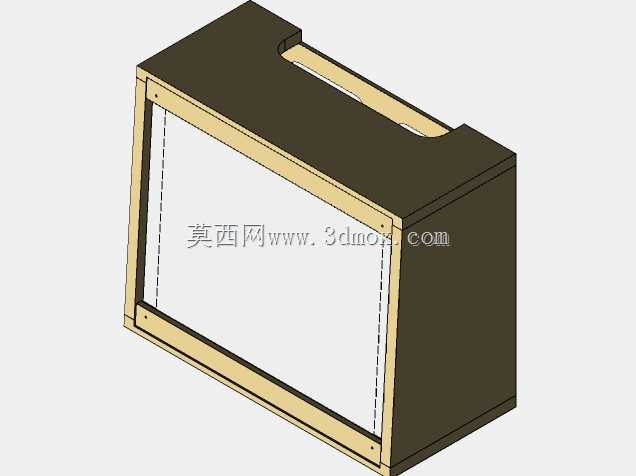

　　本次设计的吉他音箱柜体，主要面向电声乐器扩音场景使用，适配中小型室内排练、个人练习以及小型现场演出的扩音设备承载需求，区别于常规工业通讯设备的方正壳体设计，该柜体在结构设计上兼顾声学传导特性与外观复古质感，整体采用封闭式箱体结构，通过合理的内部空腔容积设计，匹配常见的8英寸或10英寸吉他扬声器单元安装需求，避免腔体容积不匹配导致的低频浑浊、高频发散问题。从结构设计思路来看，柜体整体采用拼接式木质结构设计思路，所有板材连接位置均预留涂胶与钉接安装位，摒弃了复杂的金属连接件外露设计，既保证柜体拼接后的结构强度，也能维持外观的整体复古质感。顶部设计有内凹式一体化提手结构，该结构与顶板为一体化裁切成型，无需额外安装金属提手配件，

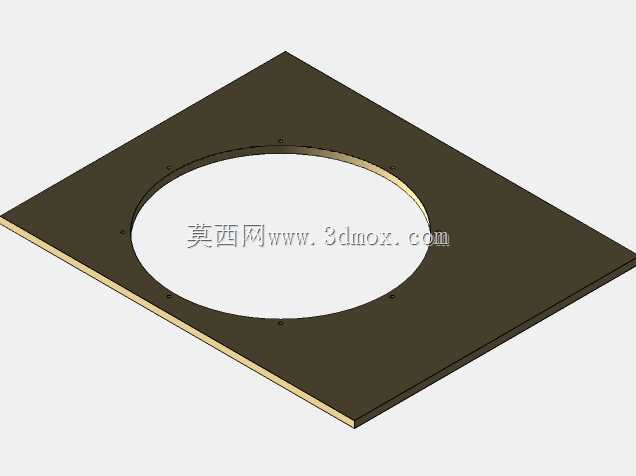

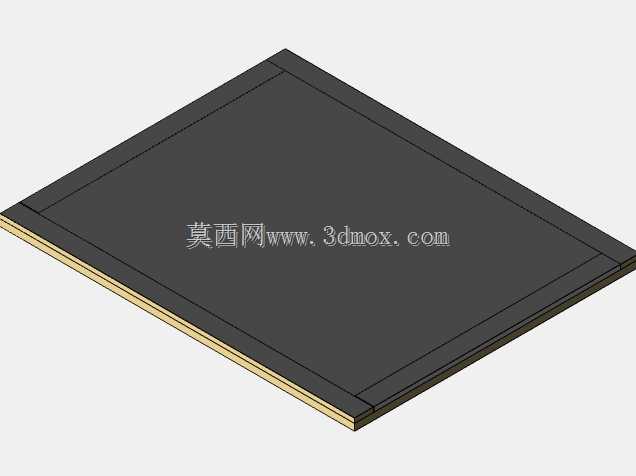

　　既降低装配工序数量，也避免外置提手突出柜体导致的运输磕碰问题，提手内凹深度经过人体工学适配，成年男性手掌可完全伸入握持，单手提携移动时受力均匀，不会出现硌手、滑脱的问题。前面板区域预留扬声器安装沉台，沉台深度与扬声器单元的磁钢突出尺寸匹配，安装后扬声器网罩可完全覆盖单元区域，网罩采用嵌入式安装结构，与前面板表面齐平，既可以保护扬声器纸盆不受外力磕碰损坏，也不会因为网罩突出影响整体外观协调性。柜体的侧板、背板、顶板、底板均采用等厚度板材设计，板材厚度适配常见的15mm中密度纤维板或实木拼接板加工需求，加工时可直接采用标准规格板材裁切，无需特殊厚度定制，降低生产加工的材料采购成本。背板位置预留功放电路板安装位与音频接口开孔位置，

　　开孔尺寸匹配常见的6.35mm音频输入接口、电源开关、音量调节旋钮的安装尺寸，安装后所有控制元件均外露于背板下方区域，使用者蹲姿即可完成接线与参数调节操作，无需挪动柜体。从安装边界尺寸来看，柜体整体长宽高比例经过多轮声学仿真调整，宽度方向尺寸控制在350mm左右，高度方向控制在300mm左右，深度方向控制在200mm左右，整体体积小巧，可直接放置于桌面、音箱支架上使用，不会占用过多的桌面空间，底部四个角位置预留防滑脚垫安装位，安装3mm厚度橡胶脚垫后，可避免柜体与放置平面直接接触产生的谐振，减少放音时的多余震动杂音。在细节结构处理上，所有板材拼接的内角位置均预留45度倒角涂胶位，拼接后可形成完整的密封胶层，避免柜体出现漏音问题，

　　保证腔体内部的声学密闭性，让低频响应更加紧实有力。柜体的边角位置均做了小半径圆角处理，避免尖锐直角在搬运、使用过程中造成磕碰损伤，同时圆角处理也能让整体外观更加柔和，匹配复古类乐器设备的视觉风格。内部腔体中预留了扬声器接线的走线槽位，接线可沿侧板内角走线，通过线卡固定在板材上，避免接线杂乱与扬声器纸盆产生摩擦产生异响。功放电路板安装位预留了散热间隙，电路板与背板之间保留10mm左右的空气流通空间，长时间大功率工作时可通过背板自然散热，无需额外加装散热风扇，避免风扇运转产生的电流杂音影响吉他扩音的音质表现。该柜体结构可直接适配常规的晶体管吉他功放电路安装，也可根据需求改装为电子管功放的安装结构，只需调整背板开孔位置与内部电子管座的安装固定位即可，结构拓展性较强。在实际生产装配过程中，所有板材裁切完成后，可先完成内部配件的预装，再进行柜体的拼接组装，组装顺序遵循从内到外的原则，先固定内部接线、功放板安装柱，再拼接侧板与底板，之后安装扬声器单元与前面板网罩，最后安装背板与控制元件，整个装配流程无需复杂工装夹具，普通木工装配工位即可完成全部组装工序，生产适配性较强。针对日常使用场景，该柜体表面可粘贴木纹皮或喷涂哑光黑色、棕色漆面，适配不同的使用场景装修风格，无论是家庭练习室、琴行展示区还是小型演出舞台，都能与周边环境形成较好的视觉适配。
