华硕ProArt X680创作者迷你主板结构

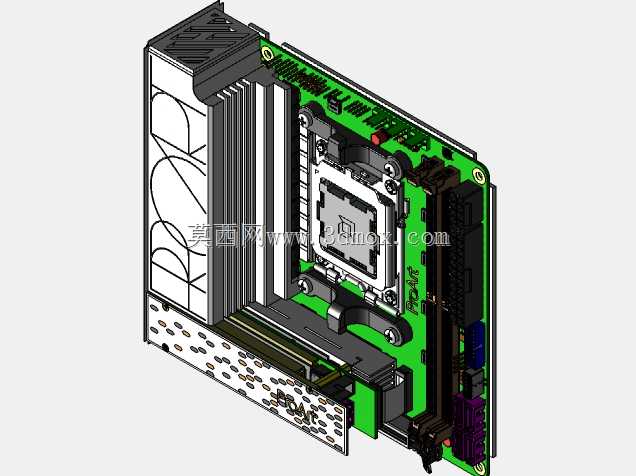

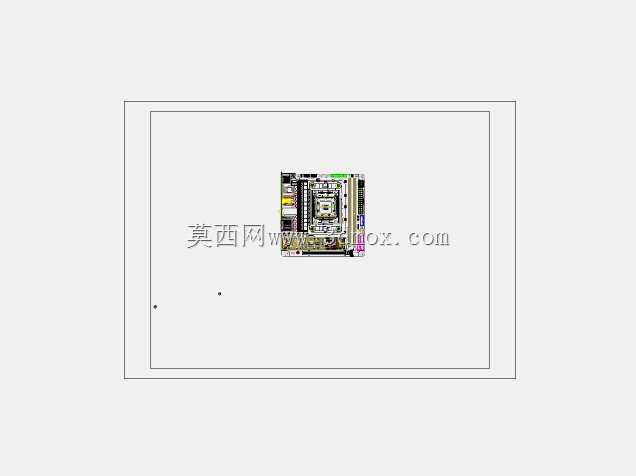

　　这套三维结构围绕面向内容创作工作站的紧凑型平台展开，板型采用迷你ITX布局思路，核心区域集中布置CPU插座、内存插槽、扩展插槽与供电模块，在有限的PCB面积内平衡散热、走线、装配和后期维护需求。实际应用中，这类板卡多用于小型剪辑主机、三维渲染节点、音频制作工作站或桌面高性能计算设备，机箱内部空间紧张，周边还要兼容显卡、散热器、电源、存储盘和风道，因此模型不能只表现外观，还要把安装边界、接口朝向、遮挡关系和紧固件位置交代清楚。

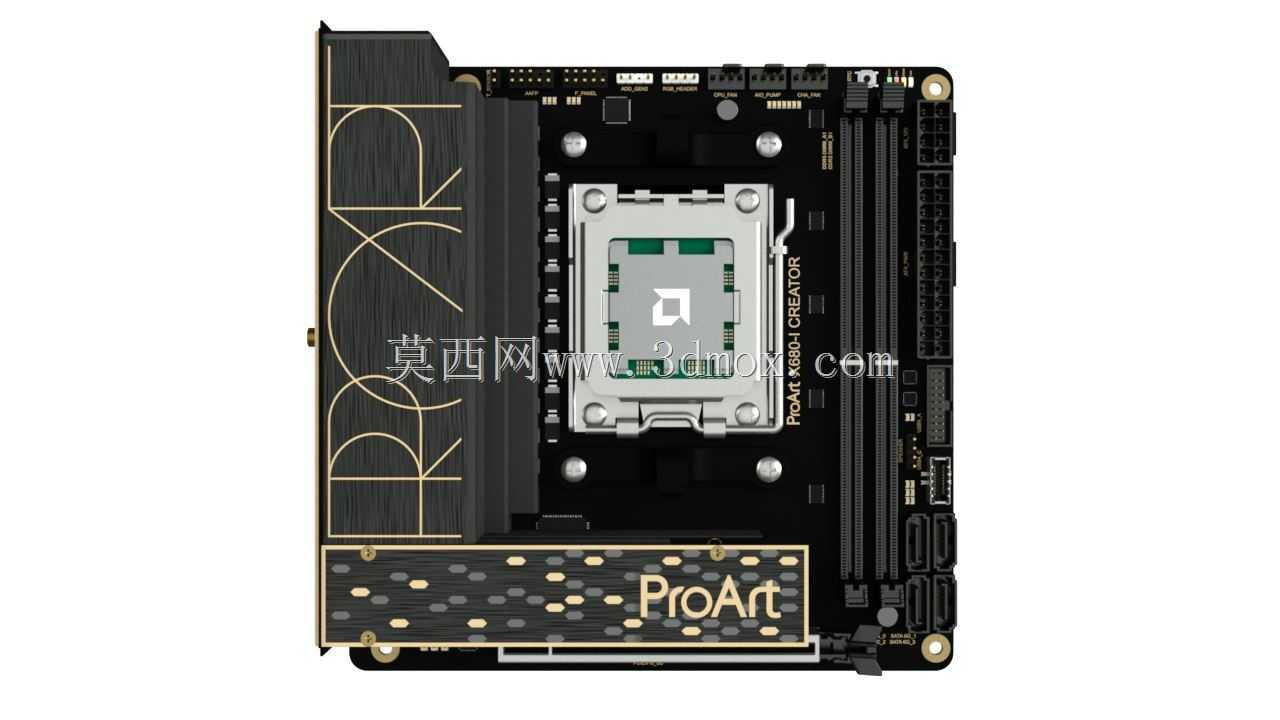

　　从结构布置看，CPU插座位于板身中部偏左，周围保留压杆运动空间和散热器扣具区域，避免与高尺寸内存、供电散热片发生干涉。供电部分沿插座侧边排列，MOS管、电感和电容上方设置分段式散热装甲，装甲既承担热量扩散作用，也通过折线造型强化创作者系列的识别特征。建模时需要关注散热片底部与元件顶面的贴合间隙，固定孔位不能压到周边走线或小型贴片器件，装甲边缘还要给主板安装柱、螺丝刀操作和线缆插拔留出余量。

　　内存插槽靠近CPU一侧布置，槽体高度、卡扣开启角度和内存条顶端空间都应纳入检查。迷你平台常见问题不是板上元件能否放下，而是装入机箱后，内存散热马甲、水冷管、风冷塔体和显卡背板之间容易形成交叉干涉。因此在三维阶段需要把内存条按标准高度补齐，模拟卡扣完全打开时的扫掠范围，并核对靠近I/O边缘的插槽是否会被机箱横梁或水冷排限制。

　　PCIe扩展槽沿板身长边设置，用于连接独立显卡或高速扩展卡。槽体附近加强焊点、固定卡扣和显卡支撑边界需要明确表达，尤其是重型显卡插入后，主板端部会承受弯矩，机箱挡板、显卡支架和主板固定孔之间的受力路径要合理。模型中扩展槽与主散热装甲之间留有连续空间，方便显卡背板通过，也保证机箱内冷热风不会被大面积实体件完全阻断。

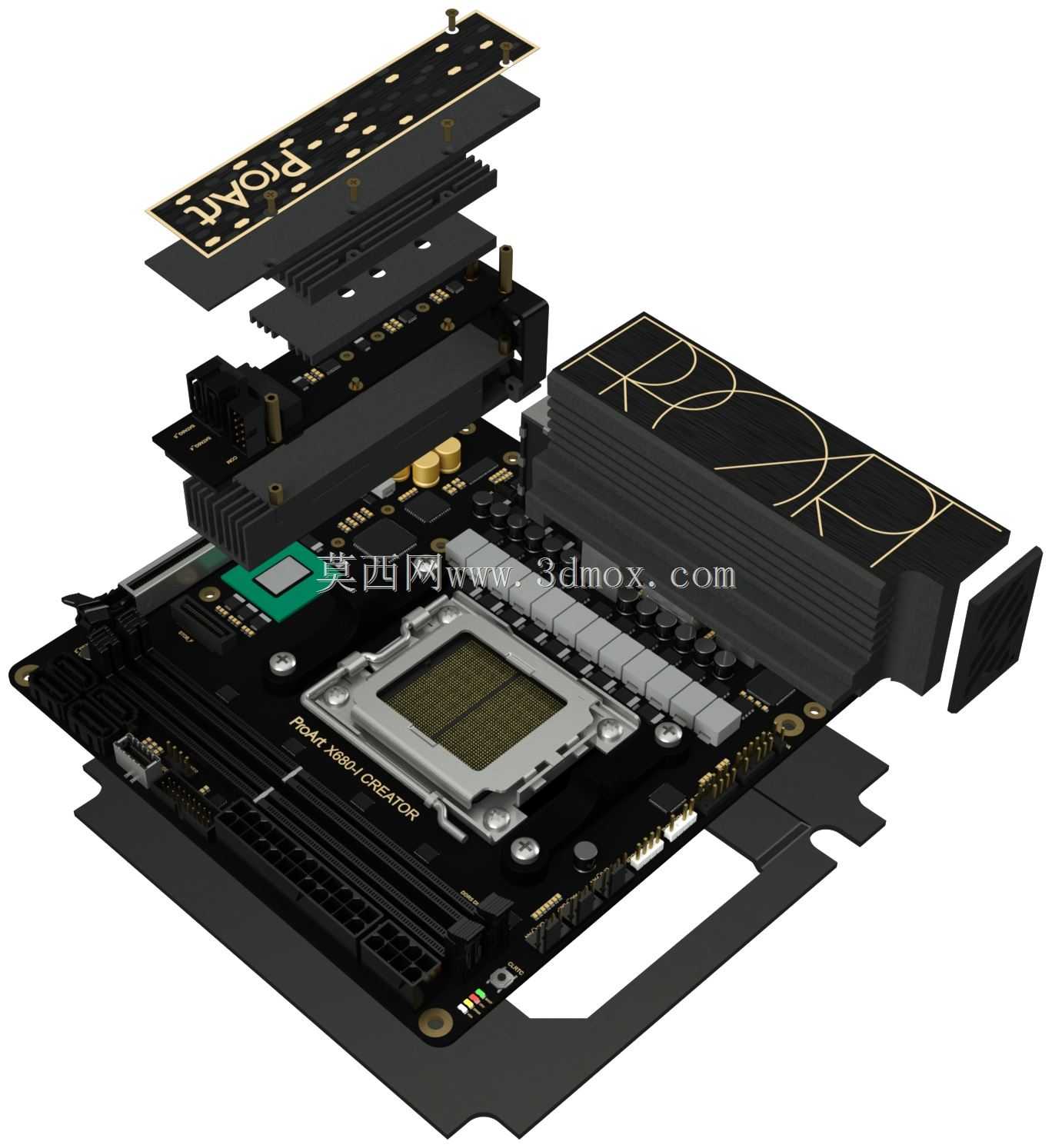

　　存储与芯片组区域通过多层散热片覆盖，散热片表面采用几何线条装饰，但工程重点仍在底部接触、螺钉固定和热传导路径。M.2设备安装在装甲下方时，需要核对盘体长度、固定螺柱位置、垫片厚度以及拆装顺序；若用户先安装大型显卡，再拧装M.2散热片，工具可达性会明显下降，因此结构设计应尽量让常用存储升级位保持独立操作空间。板边连接座、针脚和小型接口按实际维护频率分布，频繁插拔的前置USB、音频、风扇接口不宜藏在显卡正下方；低频调试针脚可以布置在较窄区域，但周围应保留手指或镊子操作空间。

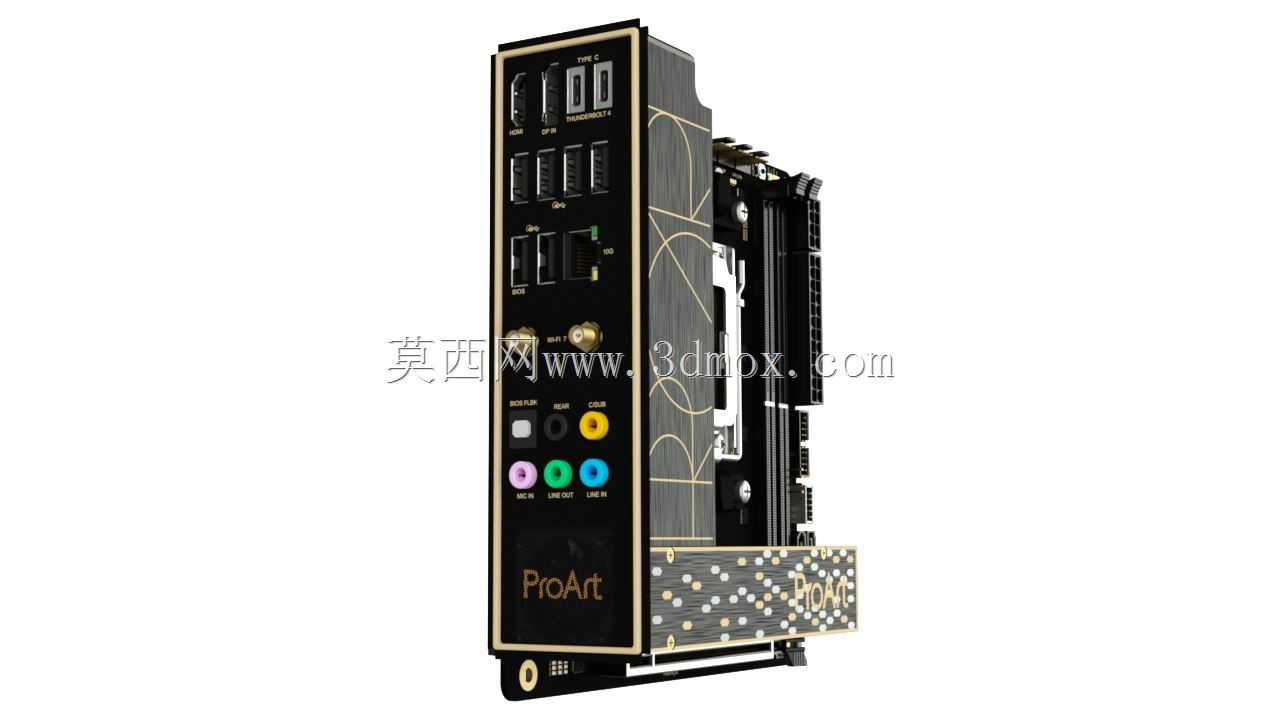

　　I/O背板区域集成多种外接接口，接口高度受机箱挡板限制，外壳、屏蔽罩和连接器本体之间需要保持层级关系。建模时应按标准挡板窗口检查接口外轮廓，尤其是USB、网络、音频和视频输出接口的横向间距，不能出现插头互相挤占的情况。背板两侧与机箱挡片接触的位置要平直，接地弹片和固定缺口不能遗漏。

　　主板外形以四角安装孔为装配基准，孔位遵循迷你ITX板型的常见边界，板边缺口和局部切角用于避让机箱立柱、走线槽或散热结构。螺钉柱周围不能布置过高元件，底部焊点与铜柱之间要保留绝缘间隙。若将主板放入小型机箱，还需同步检查24Pin主供电、CPU供电、风扇线和前面板线缆的弯曲半径；线材从侧板后方绕行时，插头高度不能顶到板卡元件。

　　散热设计上，供电装甲、芯片组散热片和M.2盖板并非孤立外观件，它们的厚度会直接影响上方气流和相邻部件间隙。黑色主体配合金属色线条，使板卡在透明侧板机箱中具有较强视觉完整性，但造型面下方仍需保留实体安装脚、螺钉沉台和接触平面。对于结构设计人员，这类模型的价值在于可以提前完成板卡、散热器、显卡、电源和机箱的干涉检查，把接口插拔、模块升级、风道走向和固定受力放在同一装配环境中验证，从而减少样机阶段反复修改钣金开孔和线缆路径的成本。
