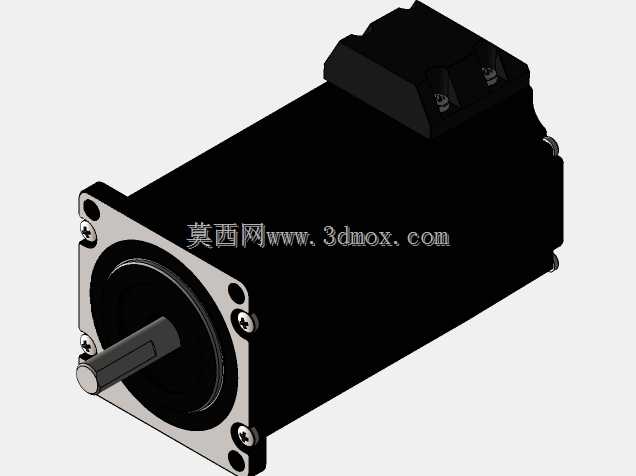

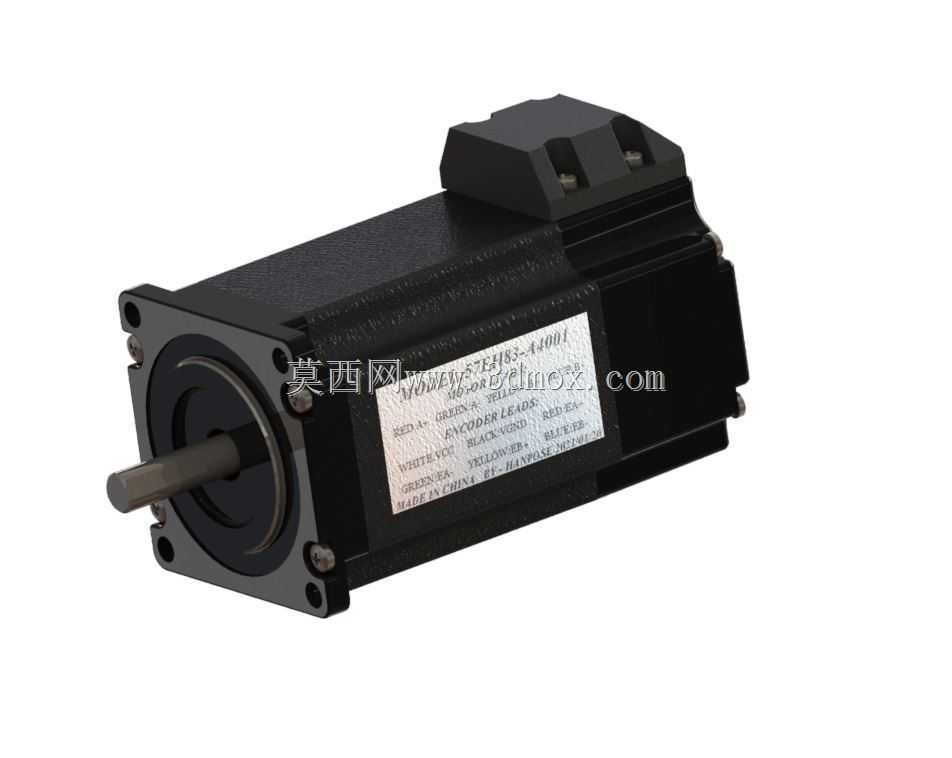

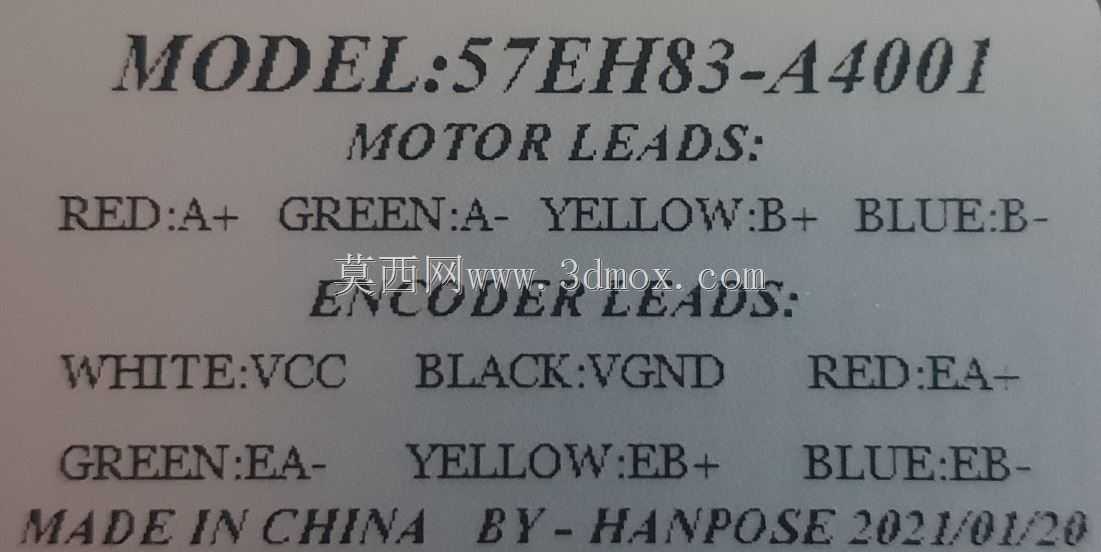

NEMA23规格带编码器闭环步进电机结构

　　在中小型自动化设备的传动选型环节里，57规格闭环步进一直是兼顾成本与控制精度的主流选项，这款带编码器的NEMA23步进结构，完全参照实物安装尺寸做还原，建模时把实际装配里需要避让的边界、接口位置都做了精准复刻，能直接用于设备布局阶段的干涉校验，不用后期反复调整安装位。日常应用场景里，这类电机常出现在3D打印设备的进给轴、小型数控雕刻机的XYZ传动、点胶机的位移平台、自动锁螺丝机的送料机构上，相比开环步进，尾部集成的编码器能实时反馈转子位置，不会出现高速丢步的问题，低速运行时的振动也比普通开环机型小很多，2.6Nm的保持扭矩足够带动10kg以内的直线负载做往复运动，4A的相电流参数匹配市面上绝大多数通用步进驱动器，

　　不用专门定制驱动模块。做结构设计的时候，首先要考虑安装法兰的配合公差，NEMA23标准的57mm法兰安装孔距是47mm，止口直径38mm，轴径8mm带D型切面，这些尺寸的建模精度控制在0.5mm以内，和实物装配的公差带完全匹配，不会出现装上去止口卡滞、联轴器对中偏差的问题。尾部的编码器模块是独立的腔体结构，建模时特意留出了编码器接线的出线空间，侧面的接线盒位置做了凸起避让，设备布线时不用额外给线缆留弯折余量，编码器线和电机动力线的出线方向一致，方便拖链里的线缆排布。机身长度83mm的尺寸，在做设备内部布局的时候要注意轴向的安装空间，尤其是尾部编码器部分比普通开环步进长出20mm左右，不能按照常规57步进的长度预留位置，

　　不然会出现尾部和设备钣金、其他传动部件干涉的问题。实际选型时，这类闭环步进的优势在于不用像伺服电机那样做复杂的参数整定，接好线就能快速调试，成本只有同功率伺服的三分之一左右，适合对定位精度有要求但预算有限的自动化场景，比如小型皮带输送机的驱动、包装设备的送膜机构、非标工装的位移工位，都能直接替换原来的开环步进，不用改动安装孔位，升级成本很低。建模过程中，机身表面的散热筋结构也做了还原，实际运行时这些筋条能增加散热面积，长时间带载运行时的温升比光面机身低10度左右，连续工作的稳定性更好。输出轴的伸出长度是24mm，匹配常用的梅花联轴器、同步轮的安装深度，不用额外截轴或者加轴套，轴端的D型切面位置和实物一致，锁紧螺丝刚好顶在切面上，

　　传动时不会出现轴和联轴器打滑的问题。另外要注意的是，这类带编码器的步进，安装时不要敲击尾部编码器端盖，不然容易造成编码器码盘偏移，出现定位不准的问题，建模时尾部端盖的壁厚做了1.5mm的还原，和实物的结构强度匹配，做虚拟装配时可以模拟安装受力，校验端盖的承压边界。在做设备的三维布局时，这个模型可以直接导入装配体，提前校验电机和周围导轨、拖链、传感器的位置关系，比如安装在直线滑台尾部的时候，要留出编码器接线的弯折半径，至少30mm的空间，不然线缆长期弯折容易出现断芯故障。侧面的接线盒是侧出结构，相比后出的机型，轴向占用空间更小，适合安装空间比较紧凑的工位，比如桌面型小型设备的内部传动，不会因为接线盒突出影响设备外壳的装配。
