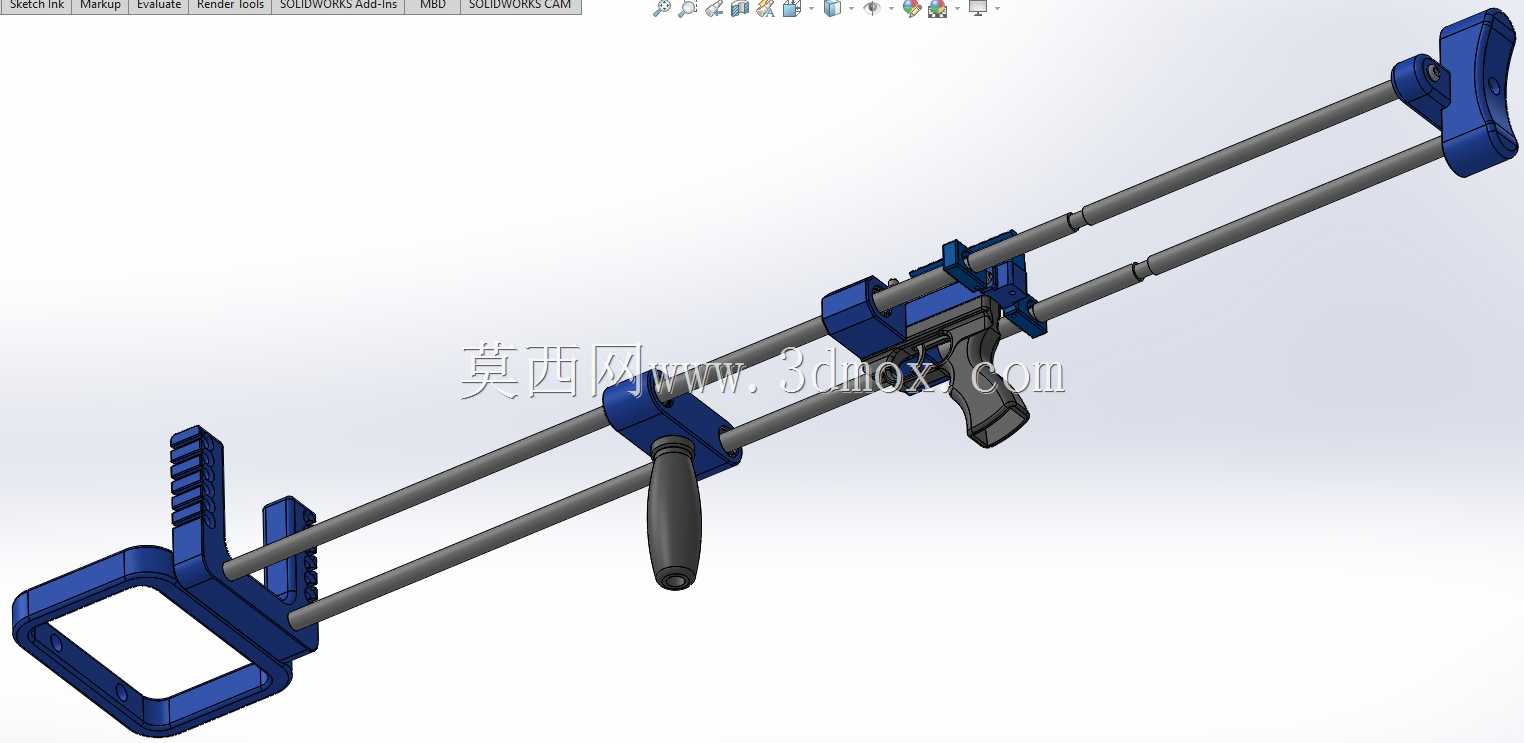

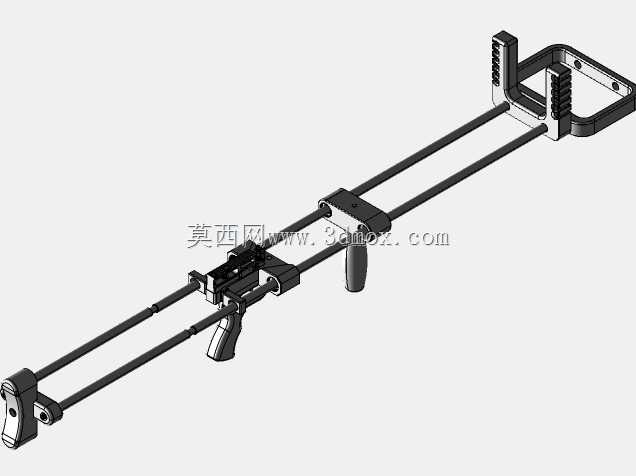

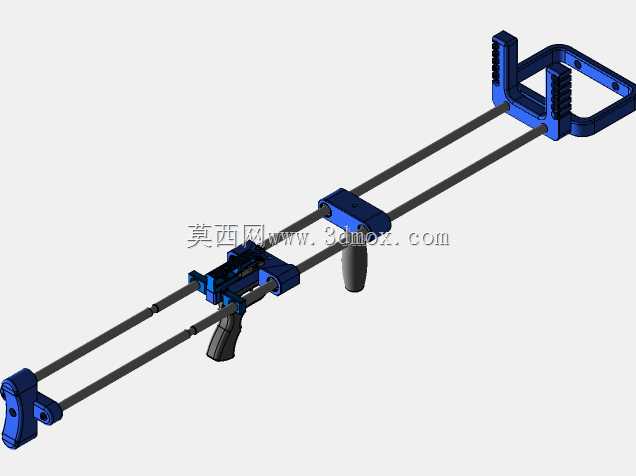

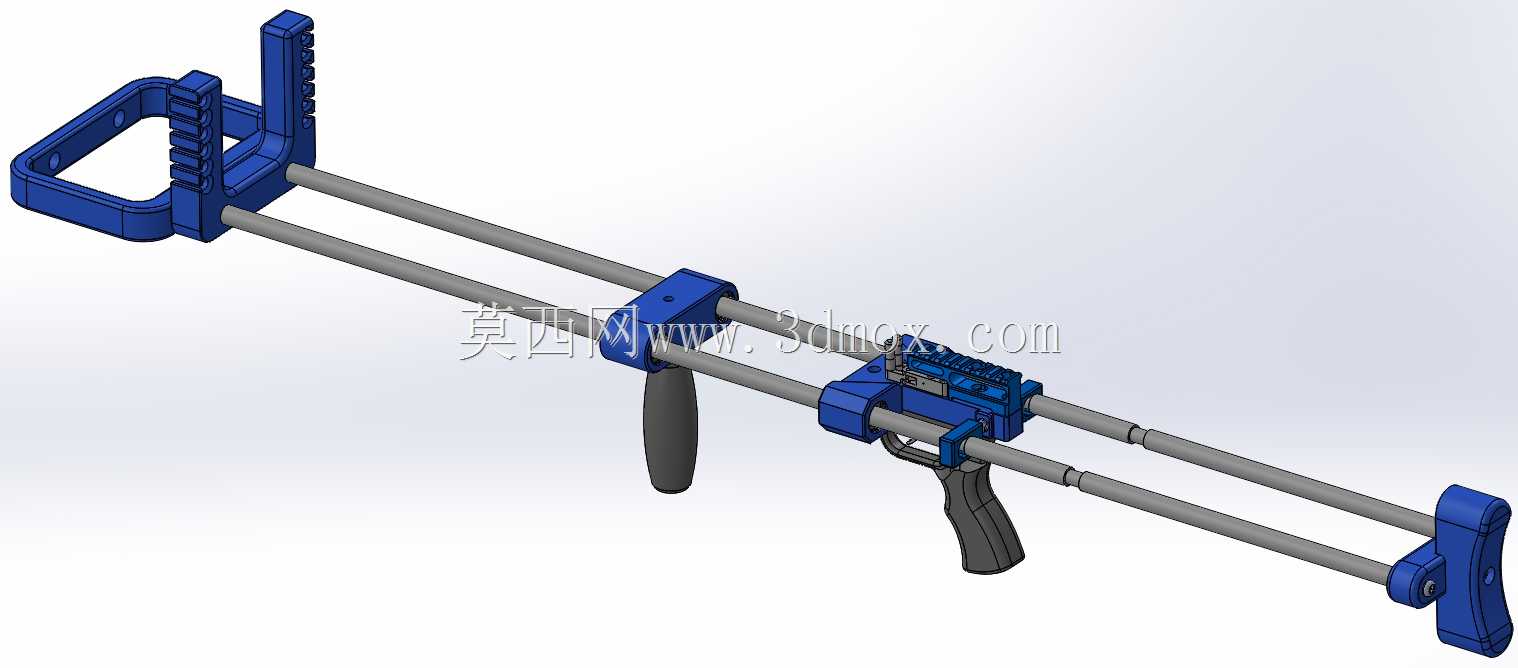

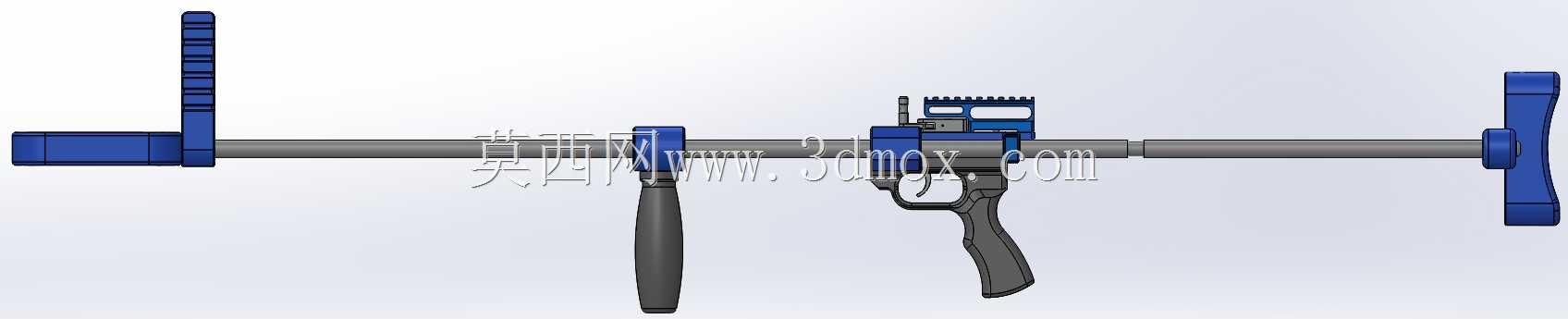

重型弹弓步枪结构设计三维数模

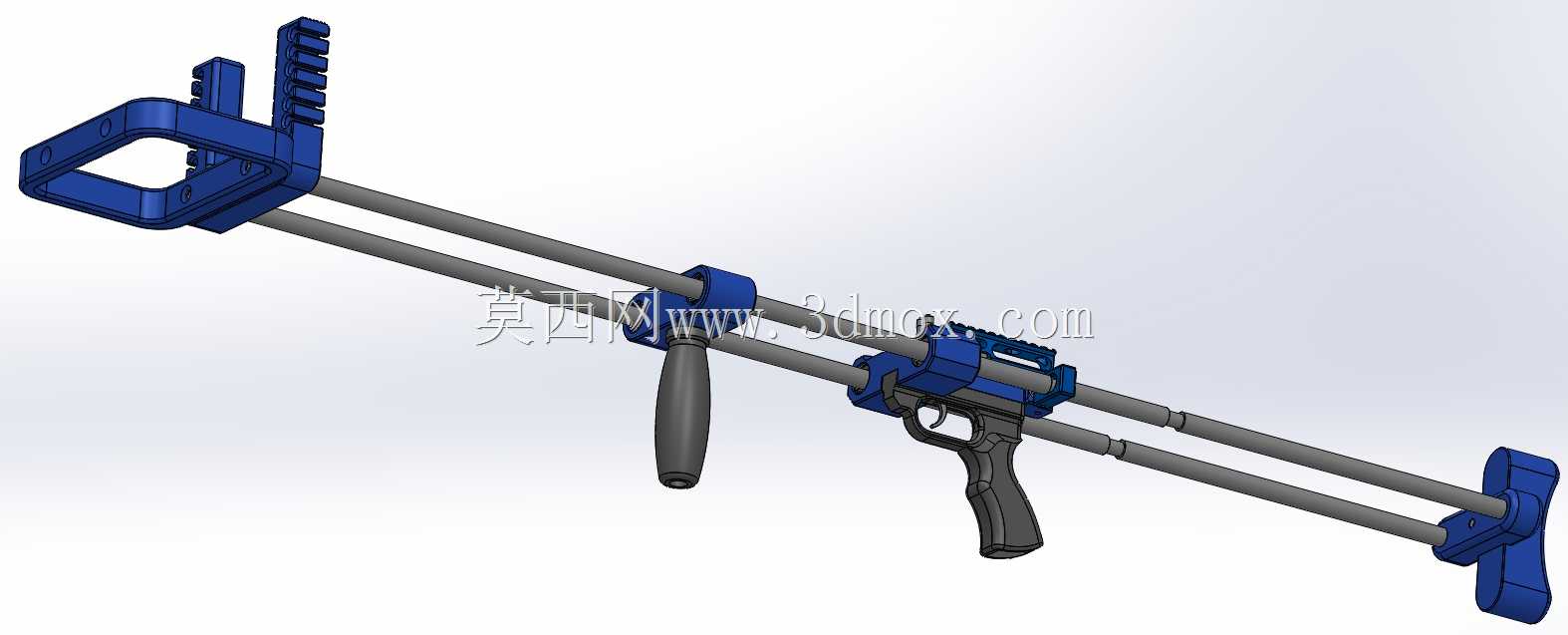

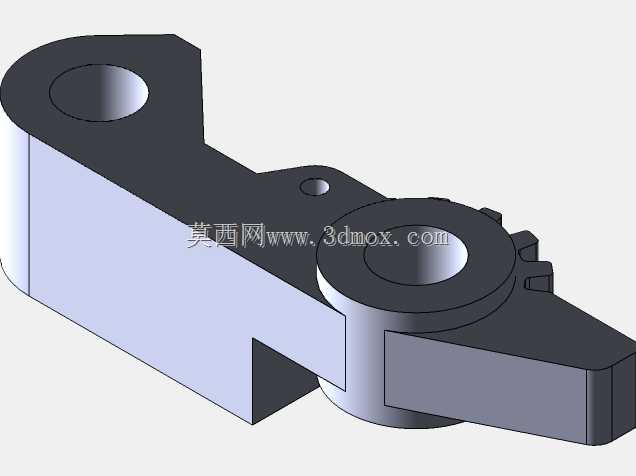

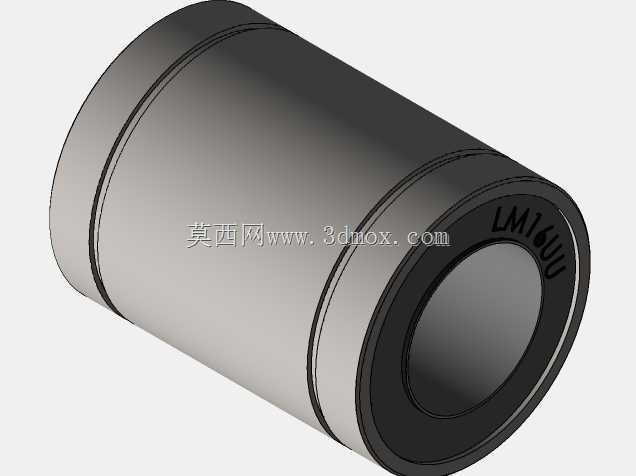

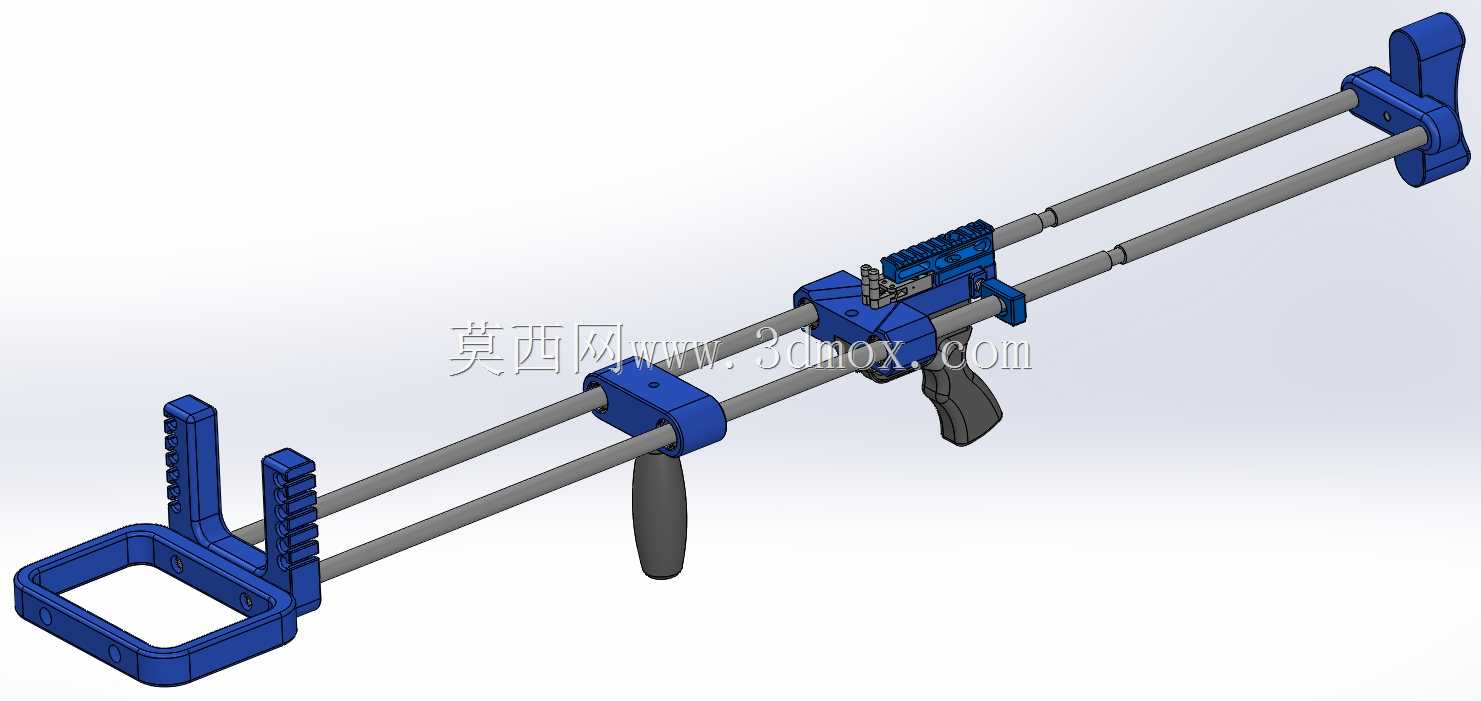

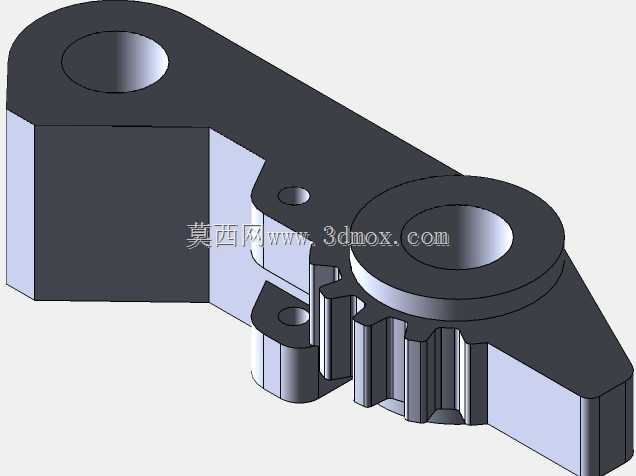

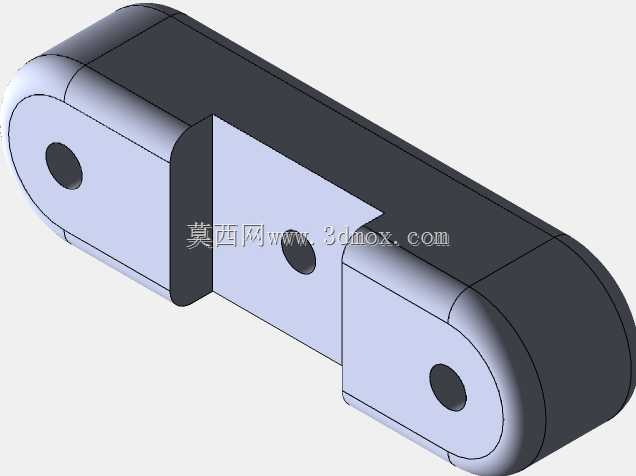

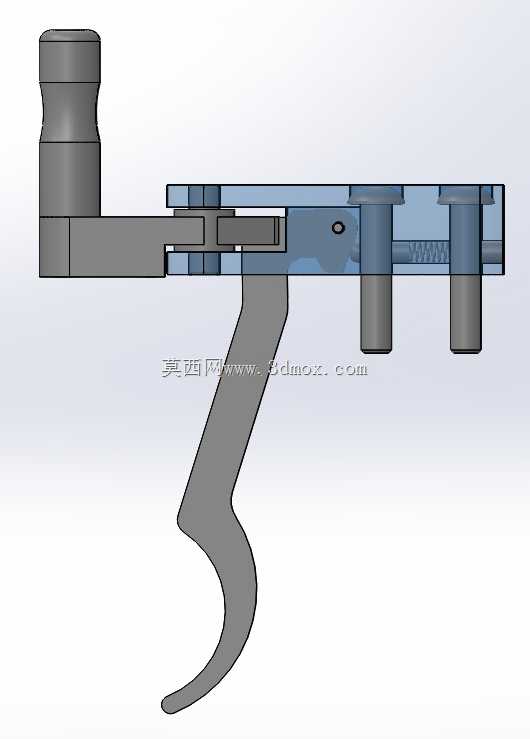

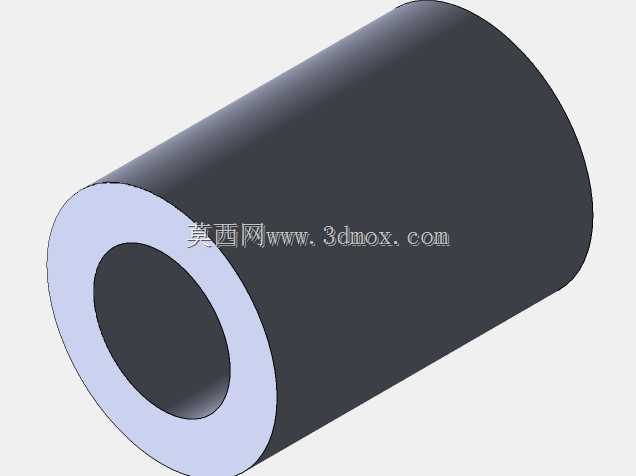

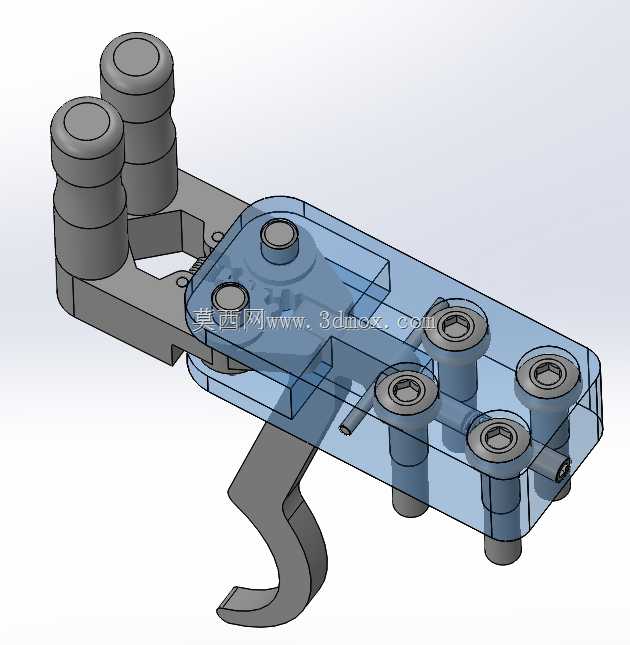

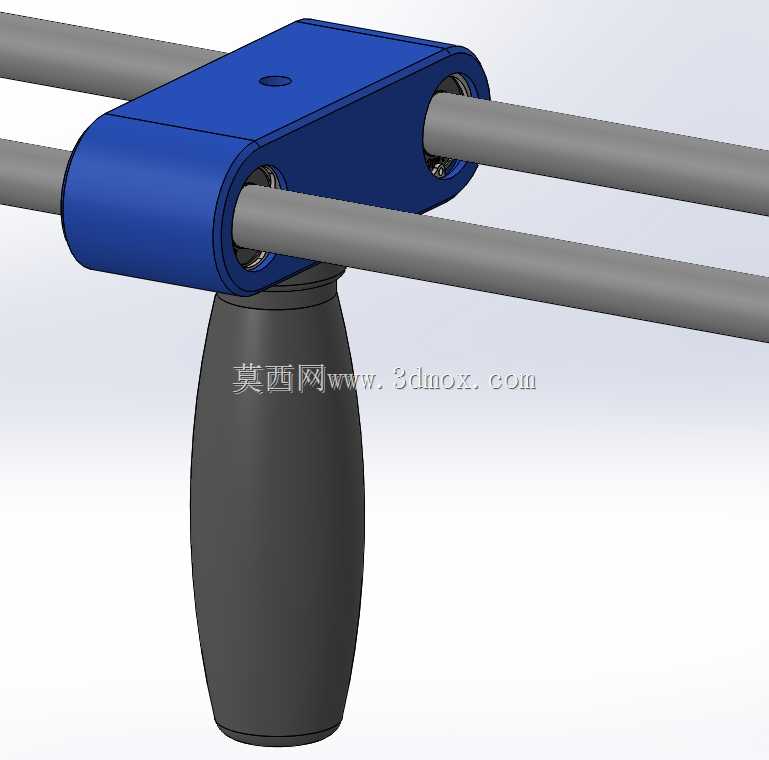

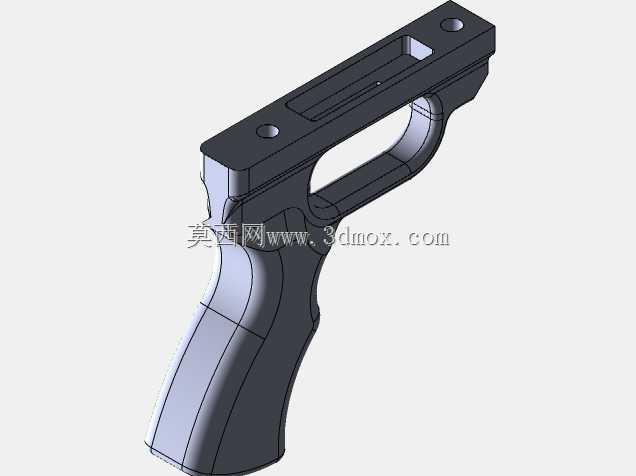

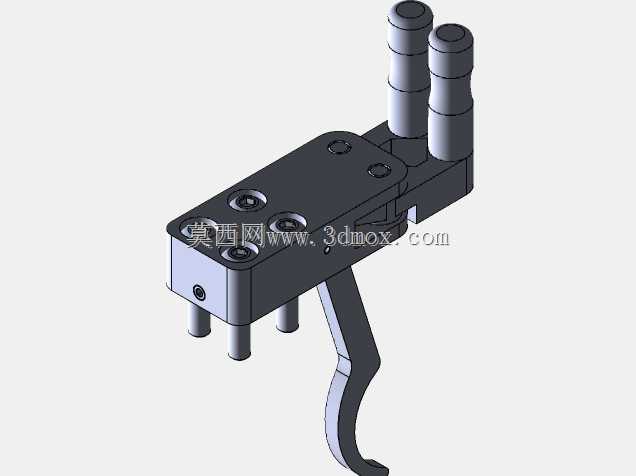

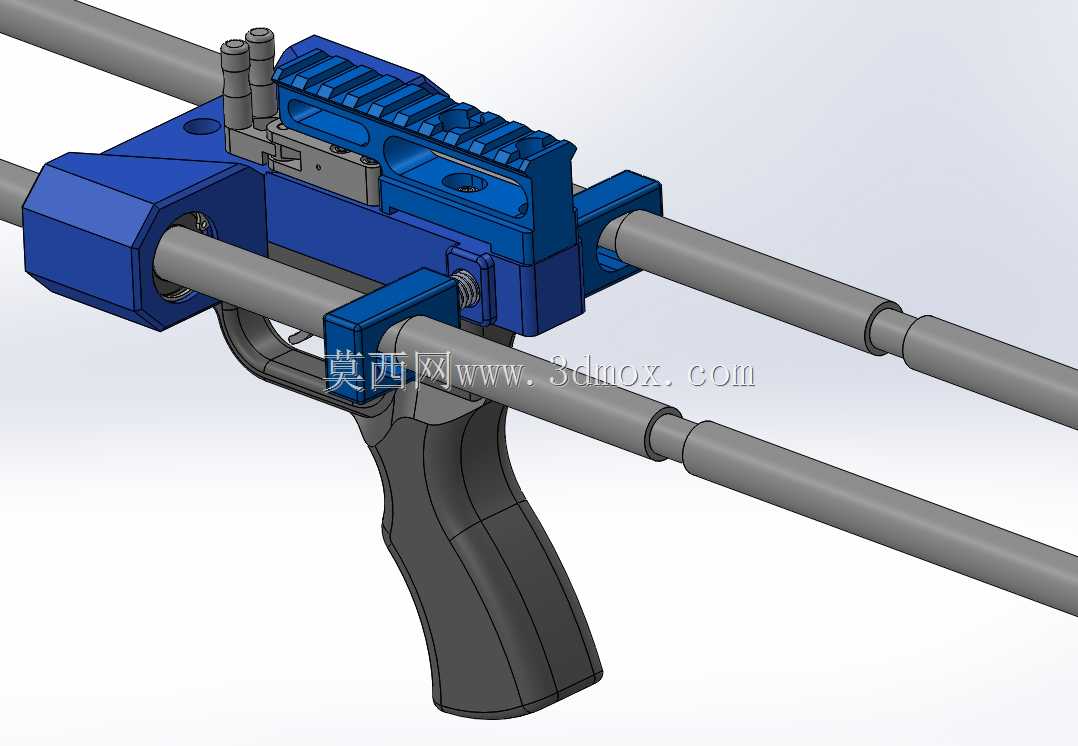

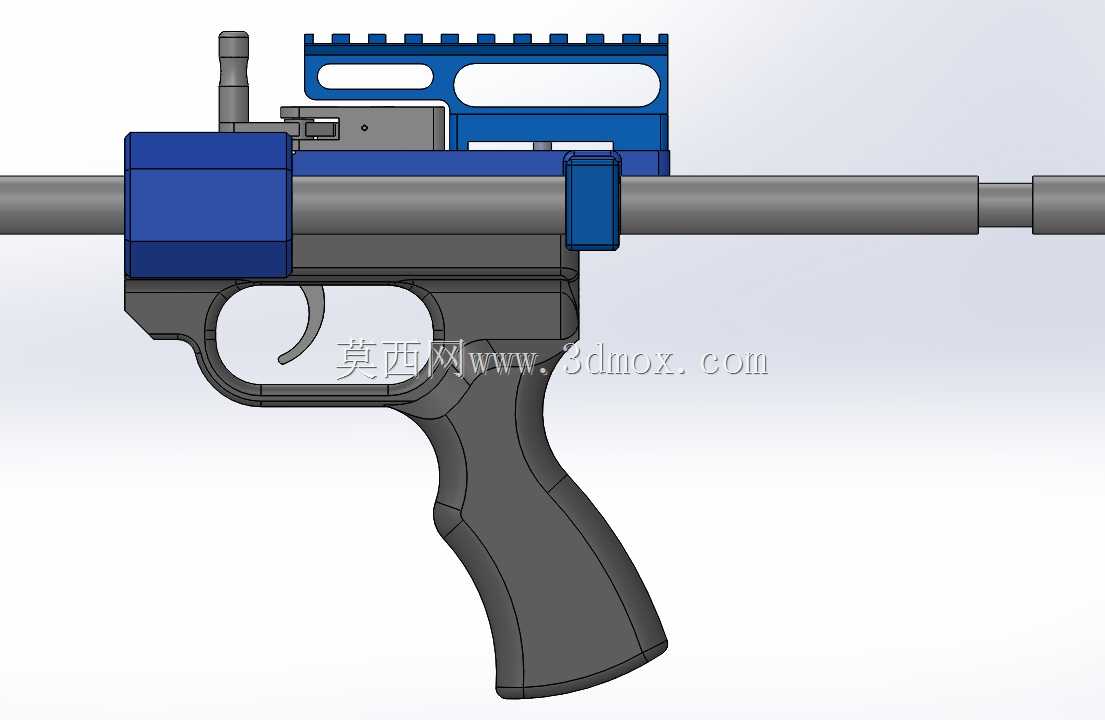

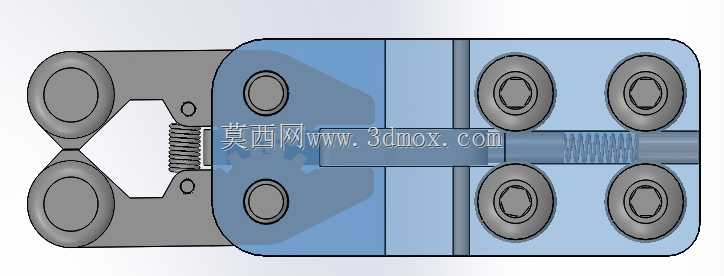

　　该结构为适配16mm亮钢筋的重型弹弓发射装置，整体结构围绕高弹力发射的稳定性需求展开设计，可应用于户外竞技发射、休闲运动器材开发、特种辅助抛投作业等场景，也可作为机械结构教学中连杆触发、弹性储能机构的演示样件。前握把采用自由滑动结构，配合线性轴承实现低阻尼往复运动，发射前的上弦拉伸过程中，滑动握把可沿主杆平稳移动，避免卡滞带来的发力偏移，保证每次拉伸行程的一致性。触发结构采用带不锈钢齿轮触发器的手枪式握把，双侧对称释放设计，扣动扳机时两侧锁止机构同步脱开，避免单侧受力导致的发射姿态偏转，提升发射精度。锁止结构采用侧开式连接杆设计，杆身开设锁定槽，可在长杆上实现多档位拉伸位置锁定，适配不同弹力需求的发射场景，用户可根据发射物重量、

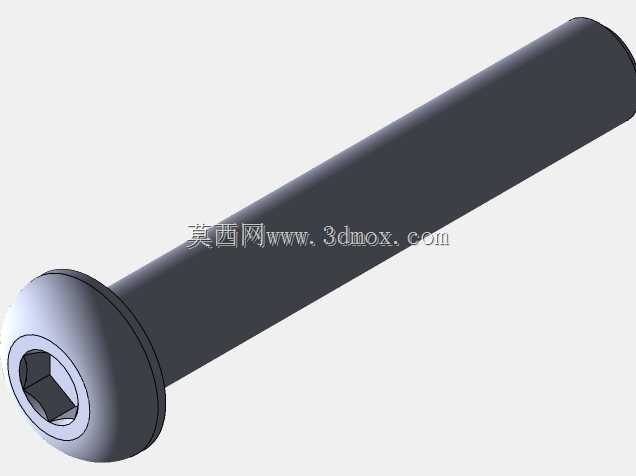

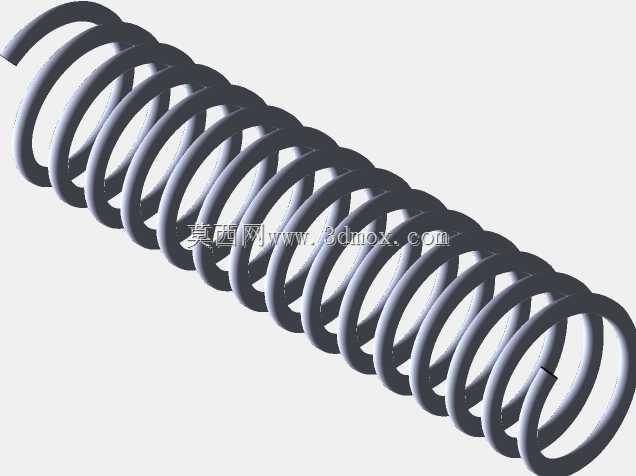

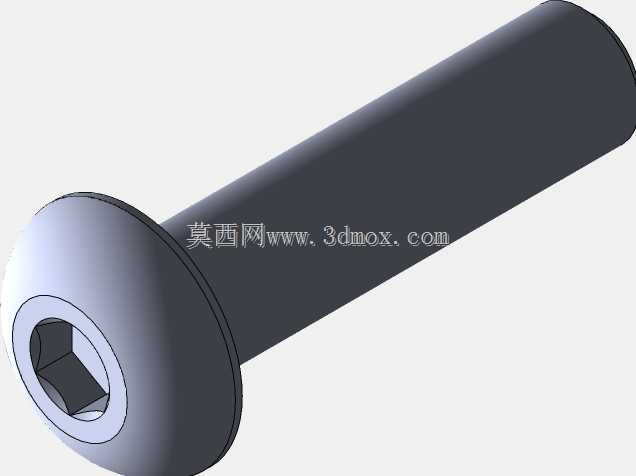

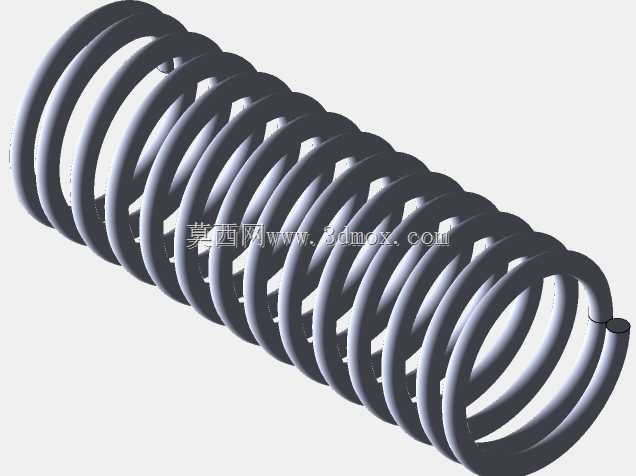

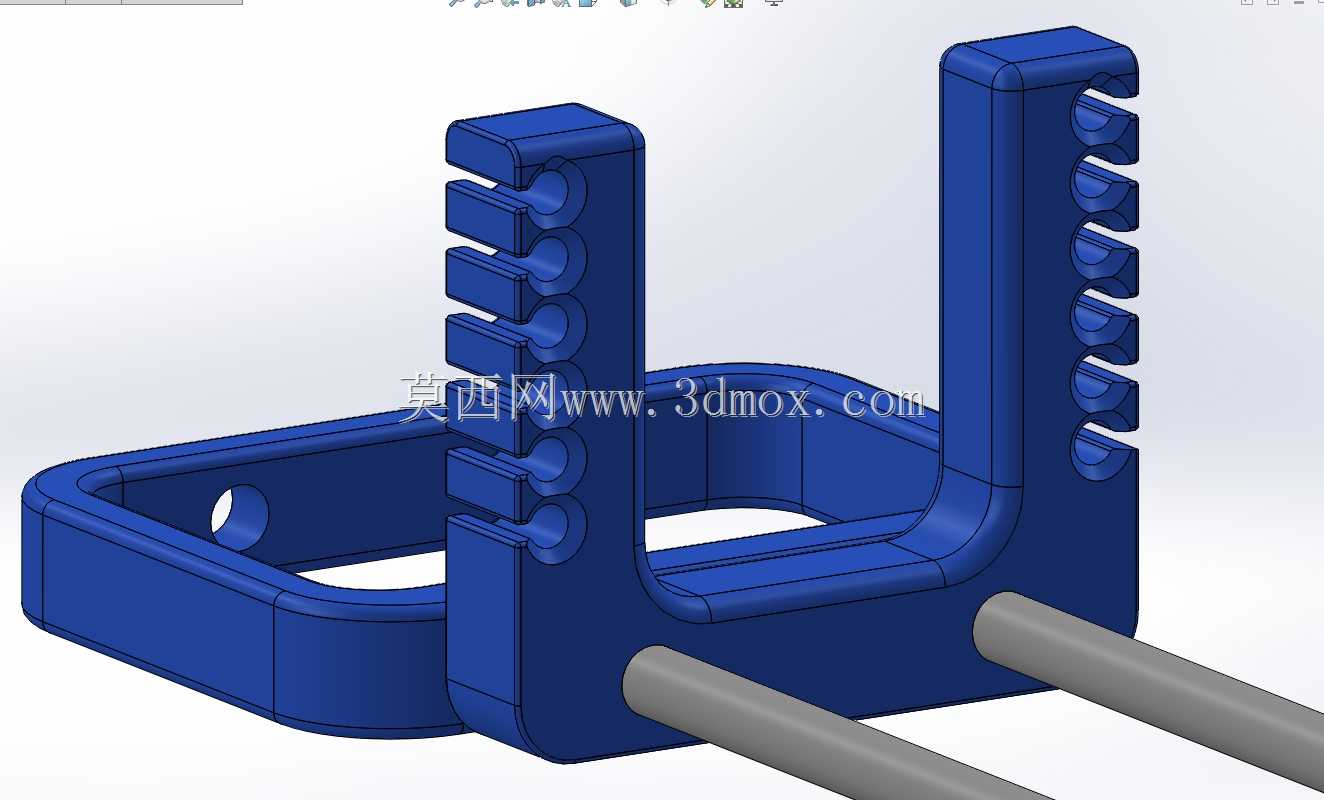

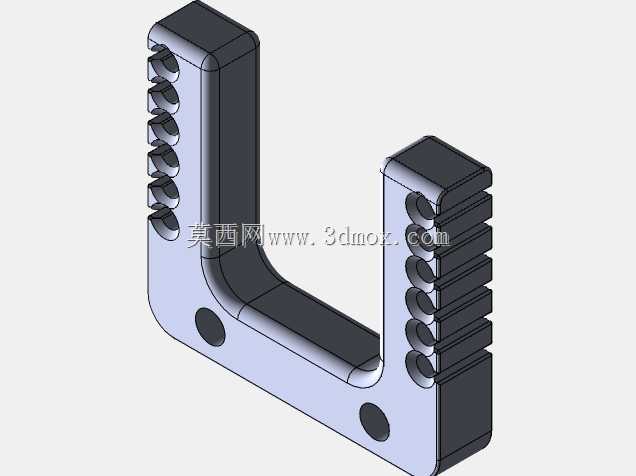

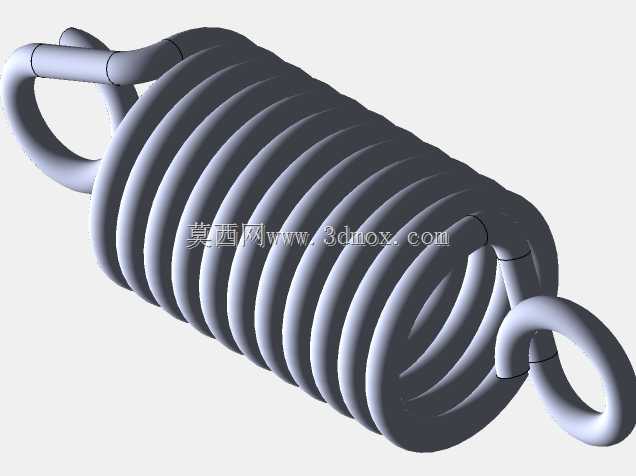

　　目标距离调整拉伸行程，获得匹配的初始动能。前支撑脚采用大尺寸防滑结构设计，弹弓向后拉伸时支撑脚可牢牢抵住定位面，不会出现滑移、翘头问题，保证发射瞬间的结构稳定性；前支架每侧开设六个10mm安装孔，可根据使用需求加装硅胶护管、瞄准附件、稳定配重等拓展部件，适配不同场景的使用需求。整体结构的安装边界充分考虑手持操作的人机工程，握把角度贴合自然握持姿态，滑动前把手的移动行程适配成年人手臂拉伸范围，主杆长度兼顾发射行程与便携性，各连接部位采用内六角螺栓紧固，装配后无多余突出结构，避免操作过程中剐蹭衣物或划伤手部。内部弹簧参数经过匹配计算，既保证足够的储能提供发射动力，又不会因拉力过大导致操作费力，齿轮触发器的啮合间隙经过优化，扳机扣发力控制在舒适区间，避免误触发的同时保证触发响应速度，滑动握把与主杆之间的线性轴承采用过盈配合安装，长期使用也不会出现松旷问题，结构耐用性满足高频次使用需求。
