Kar98步枪标尺式瞄准基座结构

　　这套三维结构围绕老式栓动步枪后段瞄准组件展开，呈现的是长条形标尺座与可调照门组合的完整外形。零件主体沿枪管轴线方向布置，安装在机匣后上方，射手通过照门缺口与前端准星构成瞄准基线，在不同射距下调整照门高度，以此修正弹道下坠。

　　从实际装配关系看，该件不是孤立装饰件，而是枪械瞄具系统中的承载基座。底部需要贴合枪管或机匣上的安装平面，前端铰接位置允许标尺板翻起与放倒，侧面刻度对应不同射程档位。建模时先确定照门中心相对于枪管轴线的高度，再反推标尺板长度、铰接孔位置和刻度分布。若基准高度取错，后续照门滑座无论怎么移动，都会造成瞄准线与弹道交点偏离。

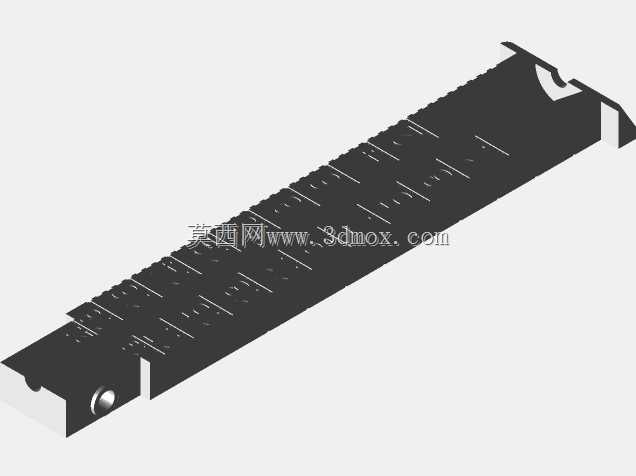

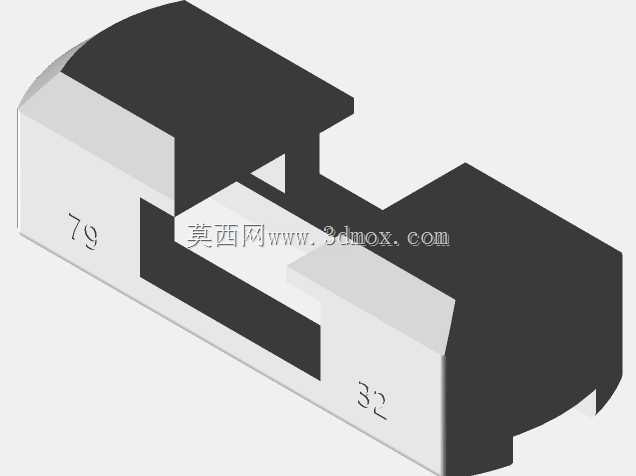

　　结构上最显眼的是细长薄板状主体。板面上连续开设多道横向刻度槽，这些槽既承担射程识别作用，也为滑动照门提供定位边界。照门滑块沿标尺板长度方向移动，到位后由卡齿或弹性定位件落入对应槽位，避免射击振动后档位漂移。顶端的弧形缺口与照门轮廓需要保留清晰边线，缺口宽度直接影响射手对正准星时的视差感受：过宽会降低瞄准精度，过窄则在弱光条件下难以快速捕捉目标。

　　侧面与底面的过渡不能只按外观拉伸处理。真实零件在铰接区、滑块行程区和尾部限位区都存在局部加厚。前端圆孔是装配铰链轴的关键特征，孔壁与端面需要保持同轴；尾部凸起用于限制标尺板翻起角度，使照门在最大射程档位仍处于稳定姿态。底部轮廓则要避开枪管外径、机匣棱线和固定螺钉位置，任何干涉都会在实物装配时导致标尺座无法贴合。

　　设计过程中需要同时考虑人机操作和机械可靠性。标尺板表面刻度间距并非均匀装饰，而是随射程增量、弹道高和瞄准基线长度共同确定。靠近低射程档位时刻度较疏，高射程区间档位变化更敏感，滑块定位槽的节距应与调节逻辑一致。照门缺口处采用小厚度立边，便于射手获得清晰轮廓；但薄壁区域不能无限减薄，否则反复后坐冲击后容易卷边或断裂。

　　安装边界方面，零件长度方向几乎覆盖机匣后段至枪管尾部上方，宽度受两侧瞄具视野和操作空间限制，不能侵占拉机柄运动路线。底部安装面要预留压装或螺钉固定位置，铰接轴端不得突出过多，防止与枪身其他表面摩擦。标尺放倒时，整体高度应贴近枪身，避免携行、擦拭和装拆光学附件时发生磕碰；翻起到位后，照门中心又必须高于机械瞄具所需的视线高度。

　　从建模细节看，长板上的刻度槽适合用阵列与切除特征完成，但不能简单等距复制，需要按射程档位逐段核对。滑块、铰接孔、尾部限位钩和底部让位面应分特征建立，便于后续修改板厚或调整照门高度。锐边位置可保留枪械零件的硬朗轮廓，而与手接触的翻起面、铰接根部和定位槽边缘则应设置细小倒角，减少应力集中。

　　该结构可用于机械原理展示、枪械配件结构学习、影视道具设计以及装配干涉检查。使用者能够通过模型理解机械瞄具如何把射程调节转化为照门高度变化，也能检查长条形标尺件在狭小枪身空间内的安装关系。整体造型虽然线条简洁，但孔位、槽位、限位面和贴合面之间的约束十分紧密，任何一个基准偏差都会影响瞄准机构的动作与定位精度。
