多层斜置枪械规整存放架结构设计

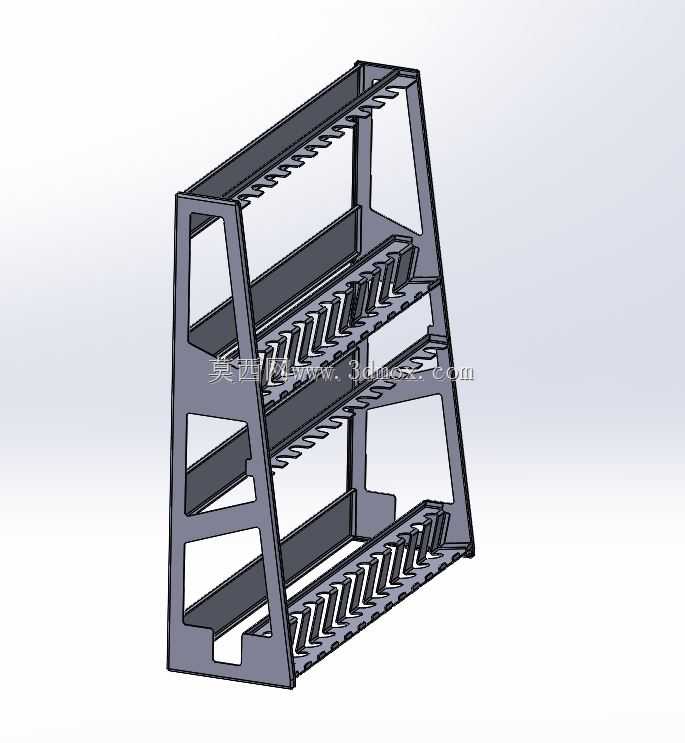

　　这套斜置分层存放架的建模出发点，是解决执勤点位、训练器材室、装备检修工位里长条形器械随手倚靠、混堆磕碰、清点困难的老问题。现场常见的做法是把器械平堆在普通层板货架上，取用要翻找，归位没有明确卡位，清点全靠人工逐件核对，既不符合6S定置管理要求，也容易在搬运过程中刮伤器械表面、磕碰瞄准部件。结构方案采用整体前倾的梯形侧框作为主承力骨架，前后方向上窄下宽，重心落在架体底面支撑轮廓以内，满载取放最上层物件时不会出现前倾失稳。两侧立板没有做成整面实心板，而是沿受力路径开出大尺寸梯形与矩形镂空孔：侧框的上沿、底沿以及前后斜向边框保留连续传力截面，中间非承力区域大面积去料，既降低整体自重，也方便操作人员从侧面直接观察每层存放数量，

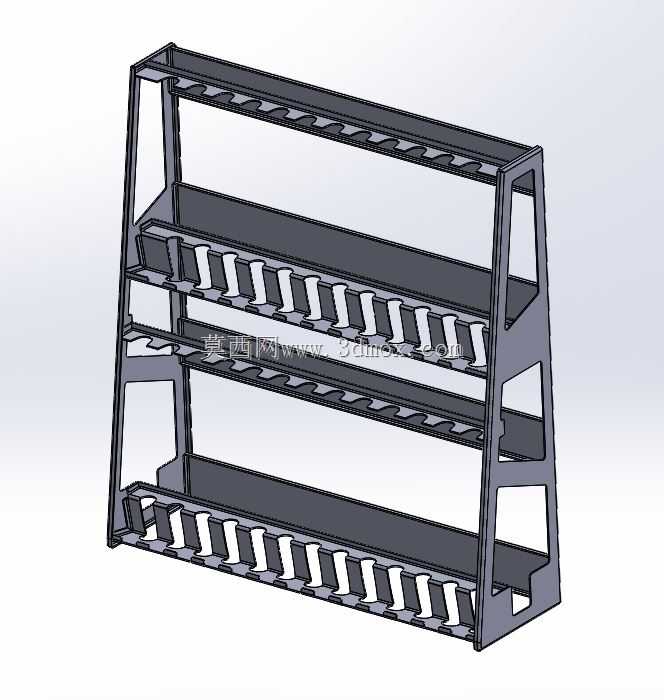

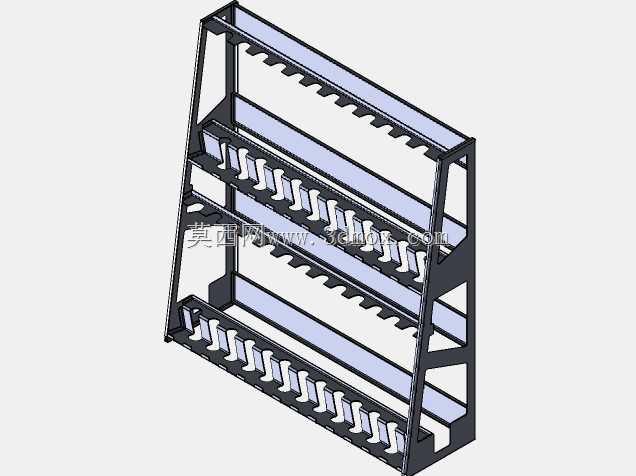

　　搬运时镂空孔还可作为手部抓握点位。架体共设置上下两组独立存放层，每层都由后方承托平板与前方一排等距卡位挡齿组成。后方平板承担器械主体的竖向重量，板面宽度覆盖器械平放时的主要支撑段，避免长件出现中部悬空挠曲；前方挡齿按统一间距排布，每个卡位对应单件器械，齿形做成带导向斜边的开口槽，归位时器械顺着斜边滑入槽位，槽口宽度与器械杆径匹配，相邻两件之间被挡齿隔开，不会相互滚动碰撞。两层卡位的竖向间距经过排布，下层放入最长规格器械后，顶端不会触碰上层底板，上层取放时手部有足够操作空间，不会被下层器械刮蹭。底面四周设置外翻折边支撑脚，架体落地接触面积加大，不需要额外打地脚螺栓即可在平整地坪上稳定放置；如果现场有永久固定需求，

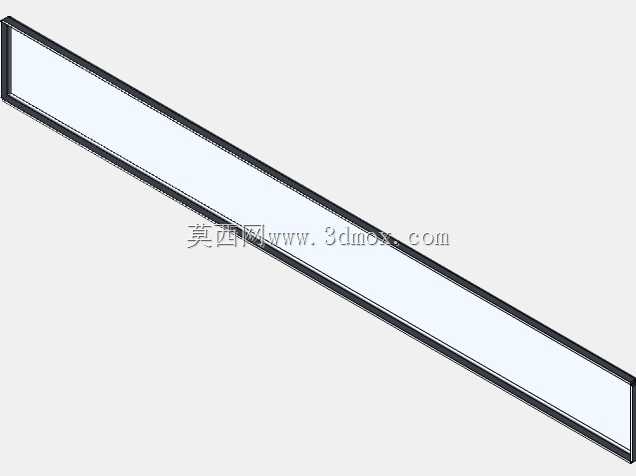

　　支撑脚上预留的安装孔可直接配合膨胀螺栓与地面连接，抗震防倾覆。建模过程中所有钣金件先按展开工艺拆分：侧框、层板、挡齿条、底支撑脚分别为独立钣金零件，折弯半径、板材厚度统一，挡齿条采用连续折弯成型，齿槽间距靠折弯模具保证一致性，后期装配时每层挡齿条与层板、侧框之间采用定位焊接，焊后整体做喷砂喷塑处理，棱角位置倒钝，避免取放器械时划伤操作人员。从安装边界看，架体整体靠墙面放置时，后背与墙面预留少量通风间隙，前倾的正面朝向操作人员通道，通道宽度需满足单人持器械正面取放的回转空间；架体高度控制在普通人站立伸手可及的范围，最上层卡位不需要踮脚即可完成取放，最下层距离地面留出少量高度，避免地面潮气直接接触器械，也方便清扫架底卫生。

　　和普通水平货架相比，这种斜置卡位式存放的核心优势是定置可视化：每个槽位有无物件一眼可辨，缺件、错放立刻能发现，适配装备日常清点、快速取用的管理需求；卡位的间距可以根据实际存放器械的直径系列做参数化调整，挡齿条更换不同槽距规格即可兼容不同尺寸的长条形器材，侧框与层板主体不用改动，形成系列化的工位存放器具方案。
