汽车标识冲压成型模具结构设计

　　这套模具是面向汽车外饰标识类零件开发的多工位冲压成型工装，主要应用在汽车整车零部件冲压生产环节，承担金属材质汽车标识的多工序连续冲压作业，单套模具可完成对应标识零件从坯料定位到最终成型的全流程加工，适配常规机械式冲压设备的安装接口，可直接挂载在对应吨位的冲床上完成批量生产。从结构布局来看，整套模架采用标准后侧导柱模架作为基础承载结构，上下模座选用铸铁材质加工，保证长期冲压作业下的结构刚性，避免反复冲压力作用下出现模座变形导致的成型精度偏差。模具内部集成了5道独立冲压工序，分别对应坯料初定位、预压成型、特征冲切、外形精修、最终落料的全流程作业，各工序之间通过内置的送料定位机构实现工序间的零件传递，不需要额外搭配独立的机械手转序装置，能够在单次冲床行程循环中完成整组5个标识零件的加工，大幅提升单批次生产的作业效率。

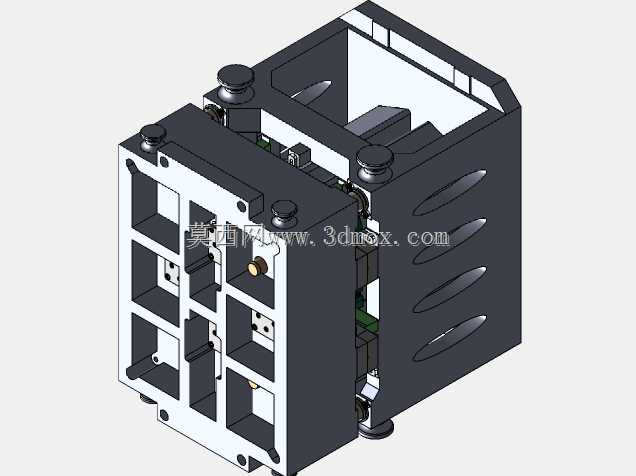

　　在功能设计层面，模具的成型型腔针对汽车标识的曲面特征做了精细化的分型处理，成型凸模与凹模采用合金工具钢淬火处理，表面抛光至镜面级别，避免冲压过程中在零件表面留下压痕、拉伤等外观缺陷，满足汽车外饰件的外观质量要求。模具侧面设置的椭圆型减重槽，是在保证模座结构刚性的前提下做的轻量化优化，既能够降低整套模具的整体重量，方便模具吊装、转运与上机安装，也能够增加模具的散热面积，减少连续冲压过程中模体热量堆积导致的热变形问题。顶部的可调式限位螺栓，用于精确控制上下模的合模行程，针对不同厚度的冲压坯料，可以通过调整螺栓的伸出长度来微调合模间隙，避免合模过深导致的零件压裂，或是合模间隙过大导致的成型不饱满问题。

　　安装边界方面，整套模具的上下模座安装槽尺寸适配常规200吨级机械式冲床的工作台T型槽间距，模座总厚度满足冲床的最大闭合高度调节范围，不需要额外加装垫板即可完成安装固定。模具的导柱导套配合间隙控制在0.02mm以内，保证连续冲压过程中上下模的对中精度，将成型零件的尺寸公差控制在±0.05mm范围内，满足汽车零部件的装配精度要求。模具内部设置的废料导出通道，能够将冲切过程中产生的边角废料直接从模座侧面的排料口排出，避免废料堆积在型腔内导致的模具硌伤、零件压伤问题，减少连续生产过程中的停机清理频次。

　　从实际生产适配性来看，这套模具针对汽车标识类零件小批量、多外观面要求的生产特点做了结构优化，成型镶块采用独立可拆式设计，当标识局部特征需要调整时，只需要更换对应位置的成型镶块即可，不需要重新加工整套模体，能够大幅缩短产品迭代过程中的模具改造成本与周期。模具的定位机构采用弹性顶料销搭配挡料销的组合结构，既能够保证坯料在冲压过程中不会出现位置偏移，也能够在冲压完成后将成型零件从型腔内顶出，方便操作人员取件，避免零件卡在型腔内影响后续生产节拍。
