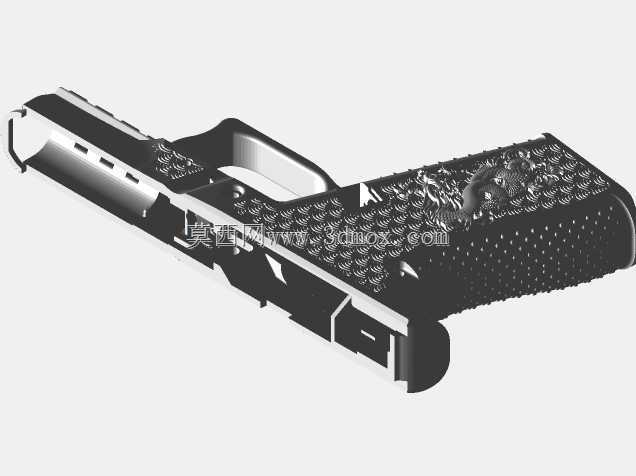

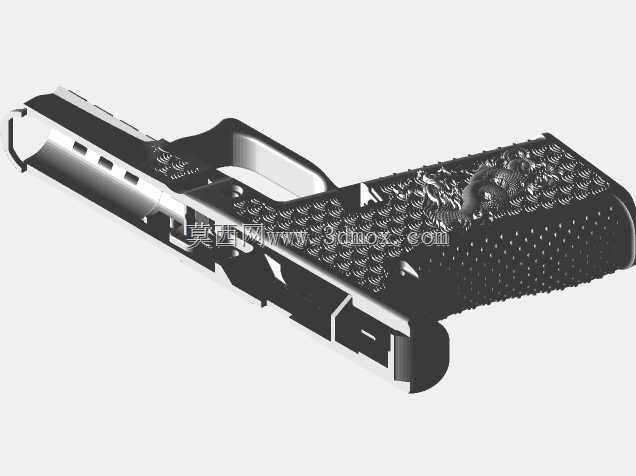

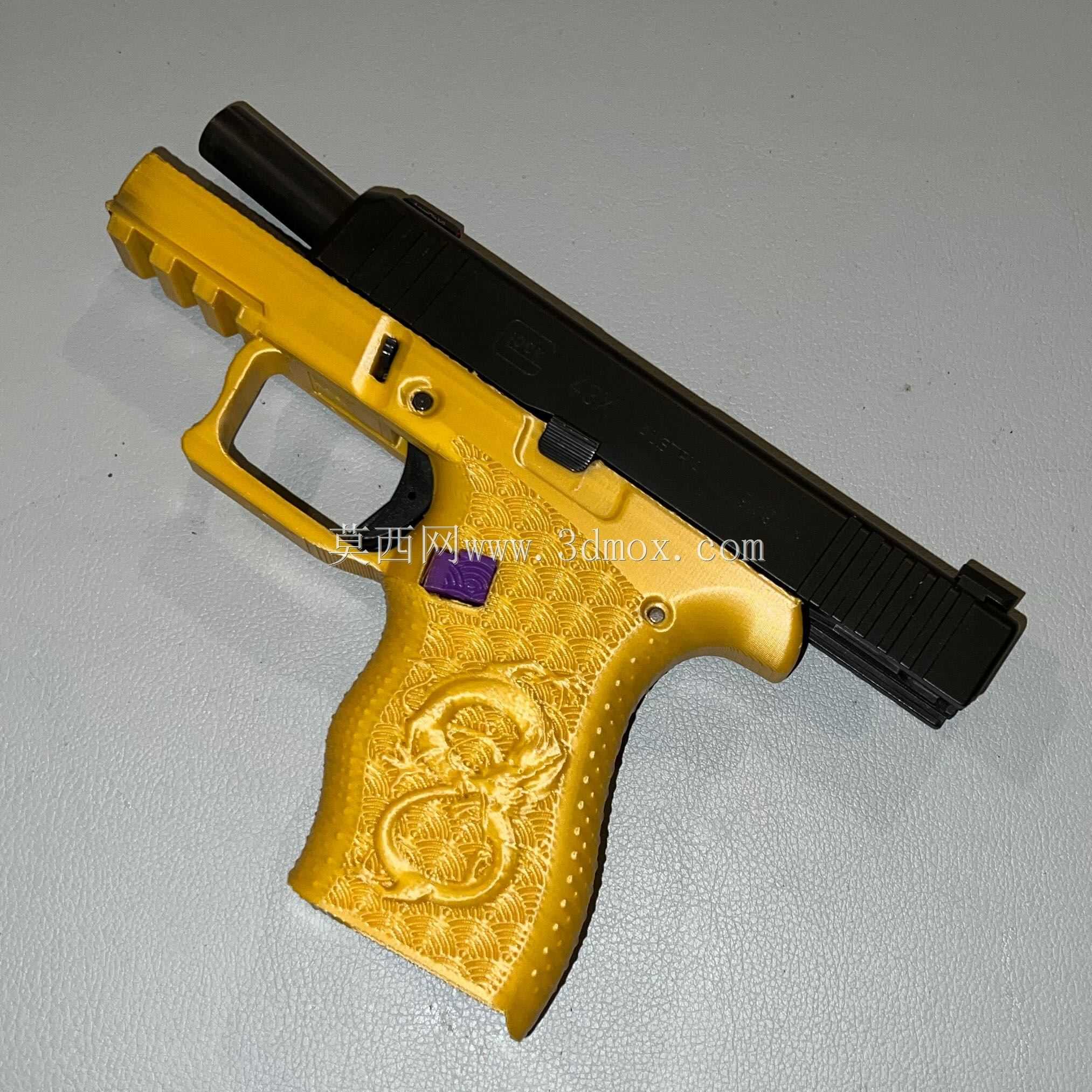

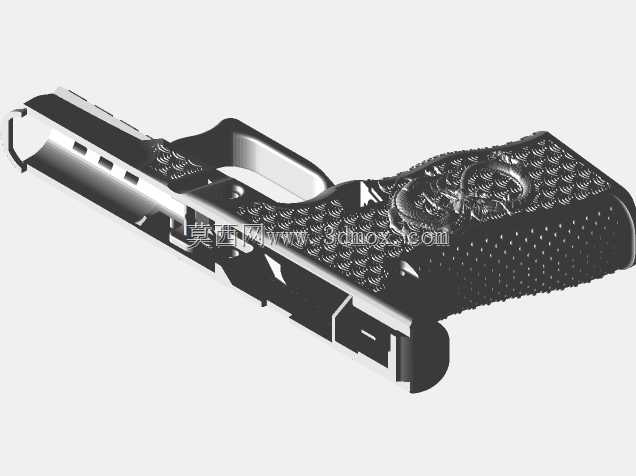

雕龙纹饰定制款手枪握把结构设计

　　本次设计的核心部件为适配PP系列手枪框架的定制化握把组件，整体围绕握持贴合度、外观个性化表达与现有枪械安装兼容性三个核心维度展开结构设计。从实际应用场景来看，这类定制握把主要服务于枪械外观改装、影视道具制作、仿真玩具枪械生产以及射击运动爱好者的个性化配件需求，在结构设计阶段需要严格匹配对应型号枪械的安装接口尺寸，避免出现装配干涉问题。握把主体采用一体化成型思路设计，握持区域的曲面完全贴合成年男性手掌自然握持的弧度，虎口位置做了1.2mm的下沉处理，能够在握持时自然引导手部定位，减少长时间握持的疲劳感，同时握把表面的龙纹浮雕并非单纯的装饰结构，浮雕凸起高度控制在0.8mm，纹路间隙做了0.3mm的圆角过渡，

　　既能够增加握持时的表面摩擦力，避免手心出汗时出现打滑问题，又不会因为棱角过于尖锐划伤手部。在安装边界设计上，握把上端与枪械下机匣的配合面公差控制在±0.05mm，预留了扳机护圈的避让空间，握把内部的弹匣通道完全沿用原枪的尺寸参数，保证弹匣能够顺畅插入无卡滞，握把侧面的保险让位槽、拆解销钉孔位完全对应原枪的安装位置，不需要对原枪框架做任何二次加工即可完成装配。握把前部的皮卡汀尼导轨槽做了一体化整合设计，槽位间距严格遵循标准皮卡汀尼导轨的尺寸规范，可直接安装战术手电、激光指示器等通用附件，不需要额外加装转接配件。设计过程中针对握把的壁厚做了反复优化，握持区域的最小壁厚控制在2.5mm，既能够保证结构强度，承受射击时的后坐力冲击，

　　又不会因为壁厚过大导致握把整体尺寸超标，影响握持手感。握把底部的弹匣底座承托面做了15度的倾角设计，与弹匣底座的弧度完全匹配，快速更换弹匣时能够起到引导定位的作用，减少弹匣对位的时间。表面的龙纹纹饰采用浮雕式结构设计，龙身的纹路走向顺着握持时手指的施力方向分布，在手指主要施力的位置纹路凸起高度适当增加，进一步提升防滑性能，纹饰的所有边角都做了圆弧过渡处理，避免出现应力集中问题，在采用3D打印工艺制作时能够减少支撑材料的使用，降低后期打磨处理的工作量。针对不同的加工工艺，设计阶段也做了对应的结构适配，如果采用注塑工艺批量生产，握把的脱模斜度控制在1.5度，所有内部筋位的厚度均匀过渡，避免出现注塑缩痕问题；如果采用3D打印工艺制作，

　　握把的内部空腔做了网格化填充结构设计，在保证结构强度的前提下降低整体重量。握把与枪械主体连接的固定孔位做了沉头设计，固定螺丝安装后完全沉入孔位内部，不会突出表面影响握持手感，孔位周围做了加厚处理，避免反复拆装螺丝时出现孔位开裂问题。在人机工程设计上，握把的前后握片角度做了优化，握把背部的倾角调整为18度，更符合自然握持时的手腕角度，能够有效抵消部分射击时的后坐力上跳，提升连续射击时的操控稳定性。握把两侧的防滑纹与龙纹纹饰做了融合设计，没有采用传统的方格防滑纹结构，而是利用龙鳞的纹理自然形成防滑凸起，既保证了防滑性能，又实现了外观的个性化表达，整体外观风格统一协调。
