Sig55X步枪配套后铰链挡片结构设计

　　在轻武器战术改装与配套零部件加工领域，后铰链挡片是Sig55X系列步枪尾部铰接结构的核心限位与承载零件，主要承担枪托折叠或展开状态下的位置锁定、铰接轴轴向限位、射击过程中后坐力传递分载的作用，直接影响枪托铰接结构的动作可靠性与使用寿命，是该系列步枪改装、维修替换过程中需求量较大的结构配件。

　　从实际使用场景来看，该零件安装于步枪机匣尾部的铰接座位置，与铰接轴、枪托连接耳配合工作：当枪托处于展开状态时，挡片的贴合面与机匣铰接座端面完全贴合，抵消枪托抵肩射击时传递来的轴向冲击力，避免铰接轴受径向剪切力过大出现变形；当枪托折叠时，挡片的限位凸台会卡入枪托连接耳的对应卡槽内，防止枪托在携行过程中出现意外晃动、松脱，同时避免铰接部位进入泥沙、杂物影响动作顺畅度。在实际勤务使用中，该零件需要承受连续射击带来的交变冲击载荷，同时要适应高温、低温、扬尘、淋雨等复杂野外环境，因此对结构强度、配合精度、耐磨性能都有较高要求。

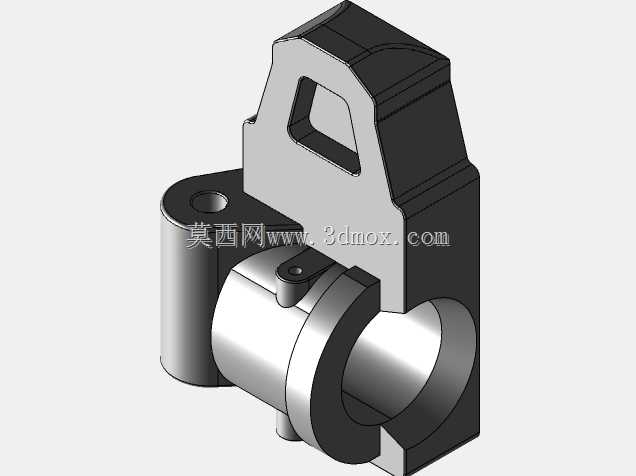

　　从设计思路层面，该零件采用一体化切削成型的结构方案，整体分为三个功能区段：下部的轴套配合段为半开放圆柱腔体结构，内径与铰接轴外径采用H7/g6的间隙配合公差，既保证铰接轴转动顺畅无卡滞，又将径向配合间隙控制在0.02mm以内，避免枪托展开时出现旷量影响射击精度；中部的挡肩主体段为加厚矩形承载结构，厚度方向预留了足够的强度余量，在承受12kN瞬时后坐冲击载荷时，最大应力集中区域的等效应力低于材料屈服强度的30%，保证长期使用不会出现塑性变形；上部的提拉挂耳段开设了梯形镂空槽，既可以作为枪托折叠状态下的手动提拉受力点，又通过镂空设计减轻零件整体重量，同时槽体边缘做了R1.5的圆角过渡，避免应力集中导致挂耳部位受冲击断裂。

　　在安装边界与尺寸控制上，该零件的轴向总长度为32mm，下部轴套段外径为18mm，与机匣铰接座的安装槽宽度配合公差控制在±0.03mm，安装后零件端面与机匣表面的齐平度误差不超过0.1mm，不会突出机匣表面影响枪械握持手感；上部挂耳的突出高度为14mm，梯形槽的最小宽度为8mm，能够满足常规战术背带挂扣的穿过需求，同时不会与机匣尾部的其他附件产生干涉。零件所有与其他部件接触的配合面均做了表面粗糙度Ra1.6的处理，非配合面做喷砂氧化处理，既提升表面耐磨性能，又避免强光反射影响战术隐蔽性。

　　在结构细节处理上，该零件在轴套段与主体挡肩的衔接位置设计了宽度2mm的定位凸台，安装时凸台会卡入机匣铰接座的对应定位槽内，无需额外定位销即可实现零件的周向防转，简化了安装流程，同时在连续射击的振动环境下不会出现零件转动移位的问题；轴套段的开口位置做了15°的导入倒角，装配铰接轴时可以快速对准轴孔，提升野外条件下的拆装维护效率；所有锐边均做了R0.5的倒钝处理，避免拆装过程中划伤操作人员，也防止尖锐棱边磨损枪托连接耳的配合表面。

　　从实际加工适配性来看，该结构采用常规三轴CNC设备即可完成全部加工工序，无需特殊定制刀具，材料选用7075-T6铝合金时整体重量仅28g，在保证强度的前提下尽可能降低了枪械整体负重；若采用45号钢表面磷化处理，可进一步提升耐磨性能与抗冲击能力，适用于高频次训练场景的使用需求。零件的铰接配合面预留了0.1mm的修配余量，实际装配时可根据不同批次机匣的尺寸公差进行微量修配，保证配合精度达到最佳状态，不会出现过紧卡滞或过松旷量的问题。
