可3D打印格洛克21手枪框架结构设计

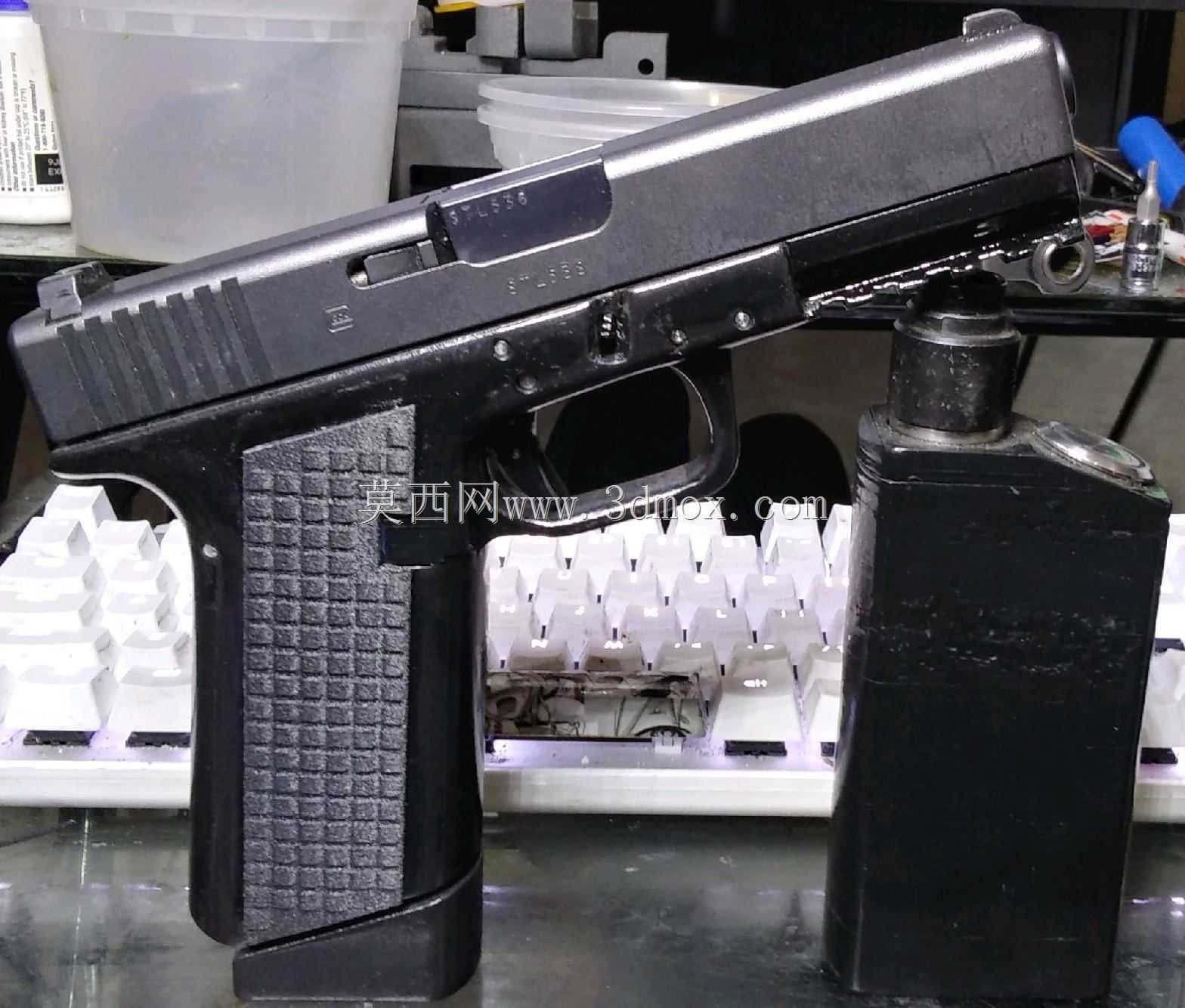

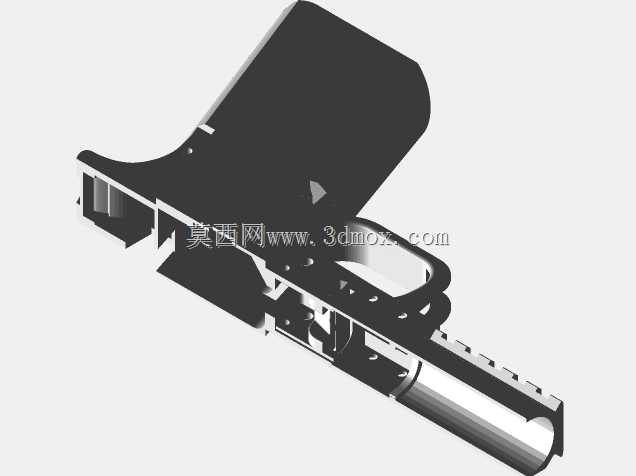

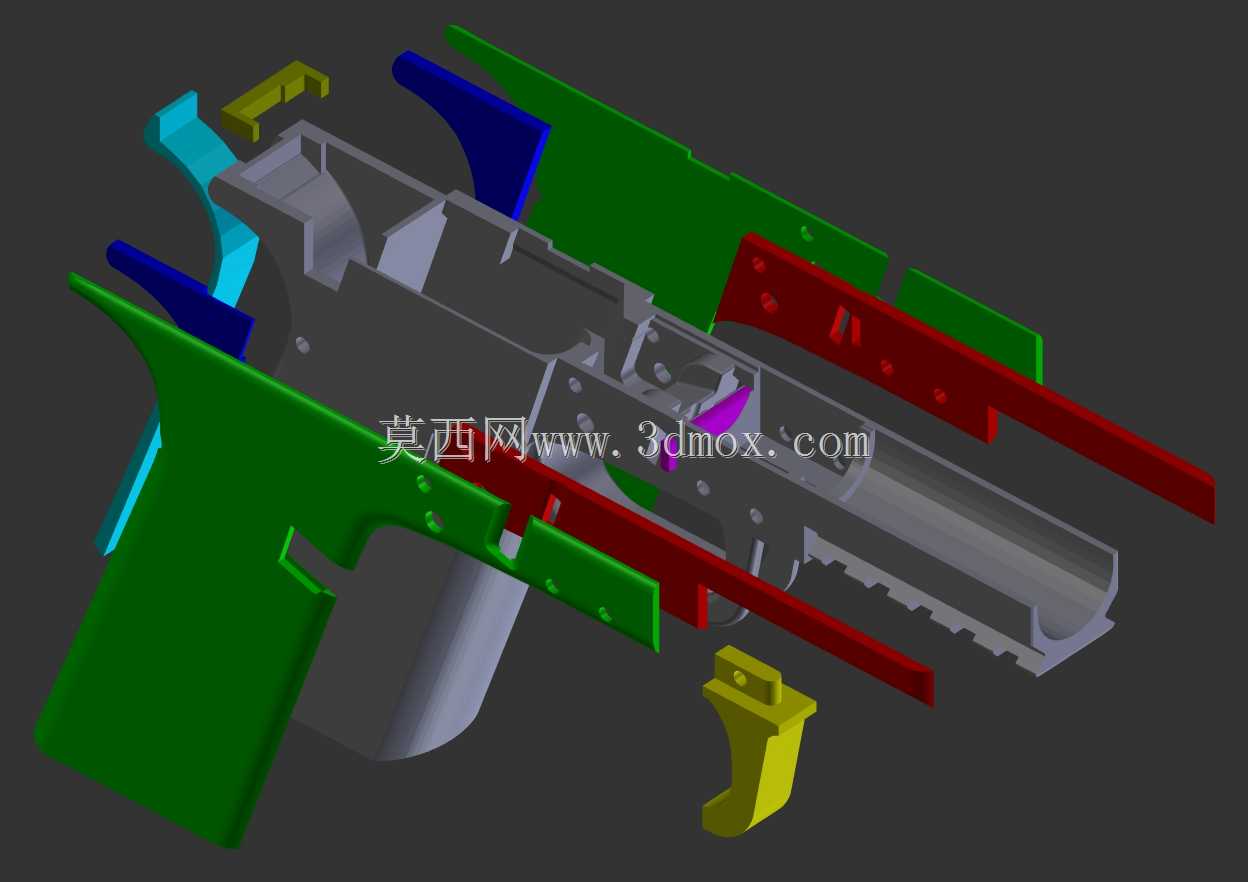

　　这款格洛克21手枪框架的三维设计，核心面向轻武器改装、实装测试验证以及3D打印制件的工程落地场景，区别于常规的外观展示类模型，整套结构完全围绕实弹射击的工况载荷做适配优化，可直接支撑功能性样件的打印制作与装配测试。从实际用途来看，该框架作为手枪的核心承载基体，需要承接套筒往复运动的冲击载荷、弹匣供弹的定位约束、扳机组件的安装固定，以及握持射击时的人手受力传导，所有安装位的尺寸公差都控制在打印工艺可实现的精度范围内，避免后期装配出现干涉问题。

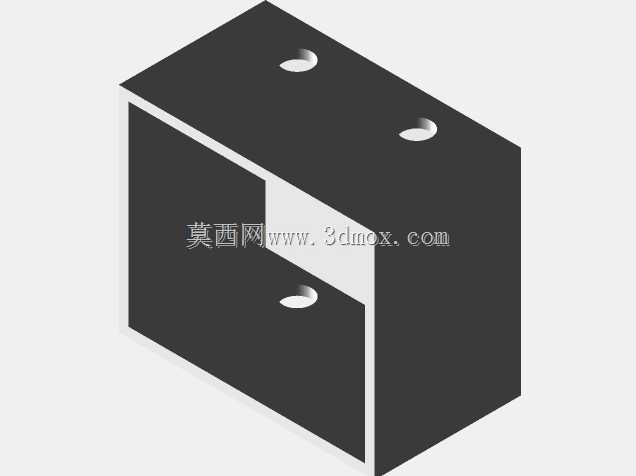

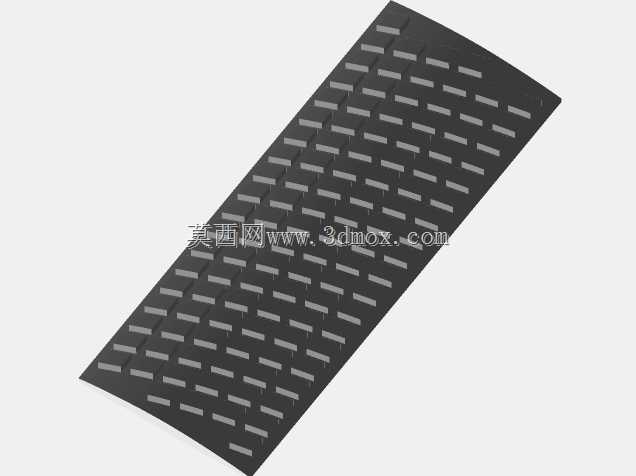

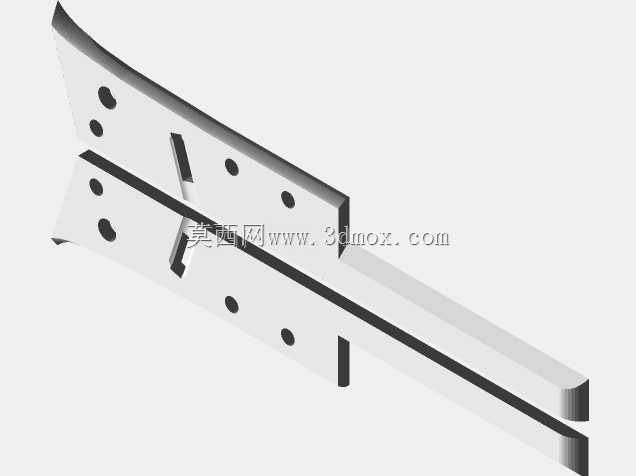

　　设计思路上，框架适配FMDA 17.2规格的导轨结构，针对Gen4版本的幻灯片配套做了安装位匹配，同时预留了gen3规格RSA与gen3适配器的装配空间，设计阶段就考虑到不同批次配件的兼容性问题，无需使用者二次修配即可完成组装。针对导轨块的安装定位，框架上专门设计了夹具定位的第二个孔位，装配时可借助工装直接完成钻孔定位，保证导轨安装的同轴度与位置精度，避免因导轨偏移导致套筒运动卡滞。握把区域做了方格防滑纹理设计，纹理深度与排布密度兼顾握持摩擦力与打印成型难度，无需额外做表面防滑处理即可满足射击握持的防滑需求。

　　材料选型层面，框架主体推荐使用ABS与MEK焊接的工艺组合，禁止使用丙酮类粘接剂，避免材料溶解导致结构强度下降；长期可靠性验证的制件可搭配钢质嵌件提升受力部位的结构强度，打印测试阶段可选用ABS+GF10材料快速验证装配关系。打印工艺参数上，适配0.6mm直径喷嘴，层高设置为25mm即可满足结构强度要求，框架内部预设了2mm×6mm×26.5mm规格的HSS钢筋嵌装槽，打印完成后可嵌入钢筋提升框架整体的抗冲击性能，嵌装完成后用砂纸打磨表面，喷涂防紫外线漆面即可提升户外使用的耐候性。

　　安装边界方面，框架所有外露接口尺寸完全匹配原厂格洛克21的配套配件尺寸，扳机护圈的轮廓、弹匣井的倒角、握把的前后倾角都和原厂件保持一致，无需修改周边配件即可完成整枪组装；框架的壁厚在受力薄弱区域做了加厚处理，套筒运动的导轨接触面预留了0.2mm的打磨余量，打印完成后简单打磨即可保证套筒运动顺畅，经过500发实弹射击的循环验证，结构未出现裂纹、变形等失效问题，完全满足功能性使用的强度要求。
