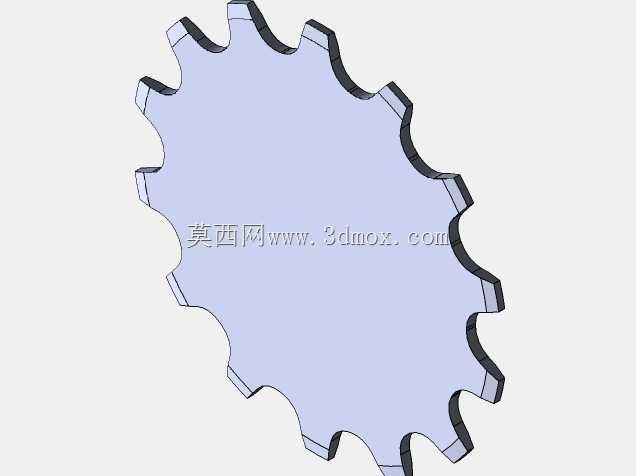

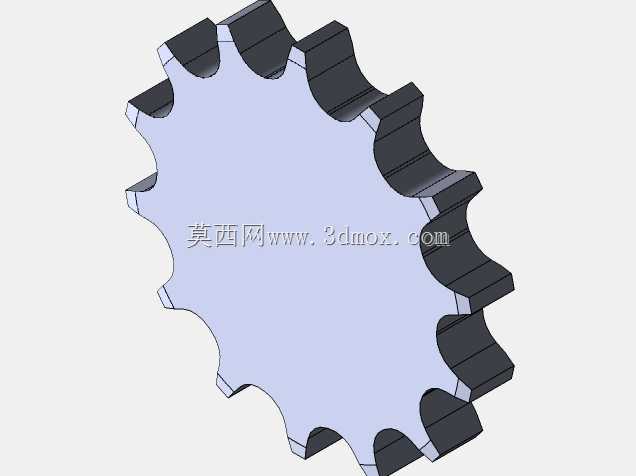

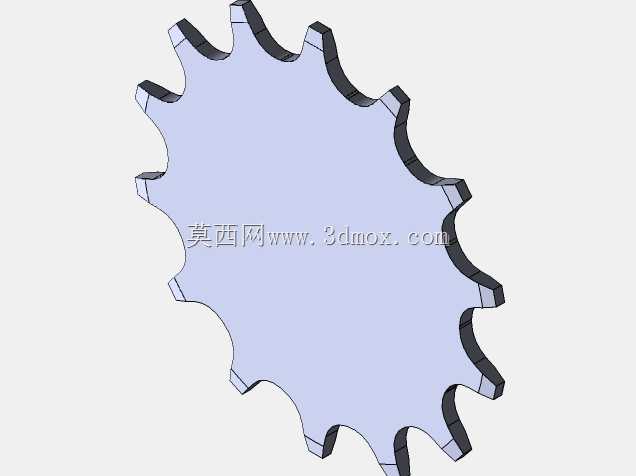

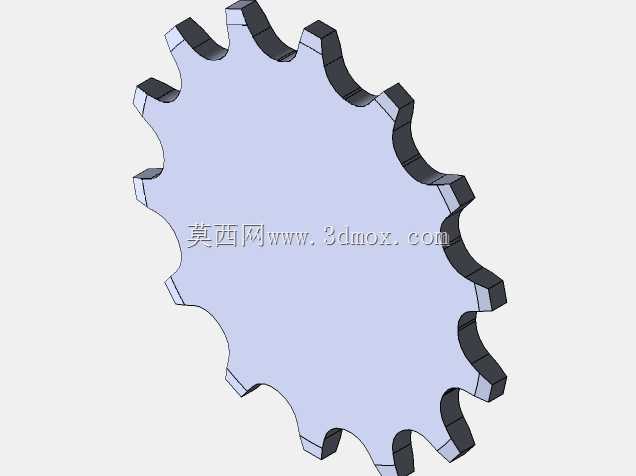

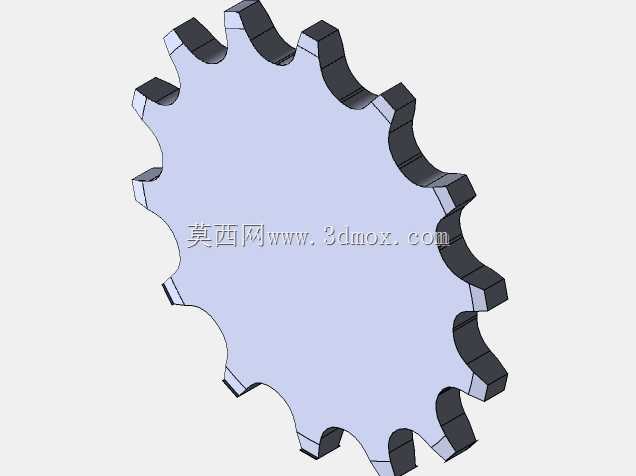

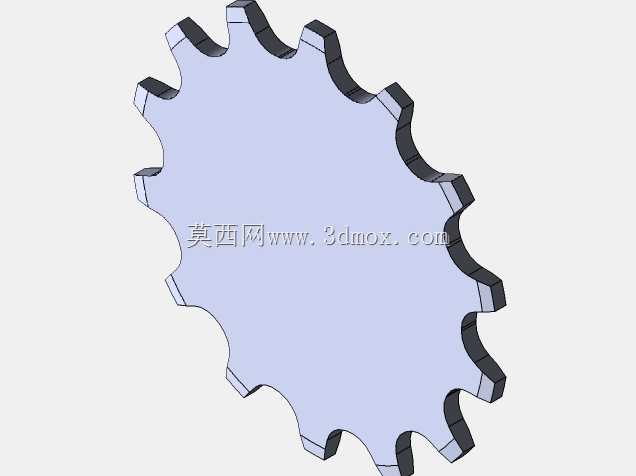

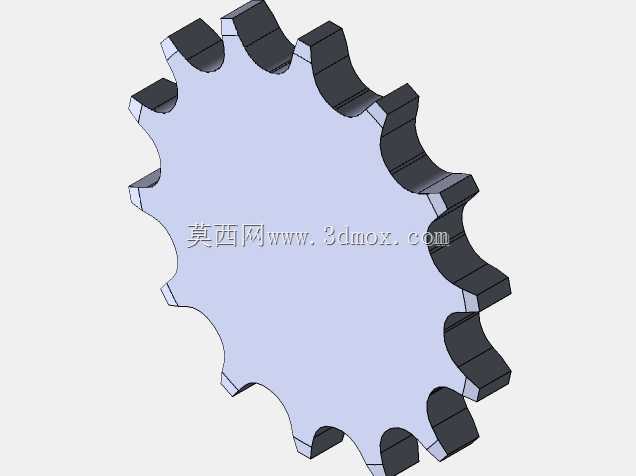

多规格传动链轮三维结构设计

　　链轮作为链传动系统的核心啮合部件，广泛应用在输送设备、农业机械、轻工生产线、摩托代步工具等需要精准传递扭矩的场景中，和带传动相比，链传动不存在弹性滑动问题，平均传动比精准，传递效率更高，能在高温、多尘、有油污的恶劣工况下保持稳定工作状态，不会像齿轮传动那样对安装中心距有严苛的限制，适配长距离动力传递的布局需求。本次设计的链轮覆盖1英寸到8分的多规格尺寸区间，齿形参数匹配对应节距的标准传动链条，齿廓采用三圆弧一直线的标准齿形设计，啮合过程中链条滚子能顺畅进入和退出齿槽，不会出现卡滞、跳齿的问题，同时齿面受力分布均匀，能有效降低啮合过程中的冲击磨损，延长整套传动副的使用寿命。从结构设计逻辑来看，链轮的齿根圆、齿顶圆、

　　分度圆参数严格匹配对应链条的节距、滚子直径参数，齿侧间隙预留合理，既不会因为间隙过大导致传动过程中晃动冲击，也不会因为间隙过小出现装配卡滞、运行发热的问题。轮体采用辐板式结构，在保证整体结构强度、满足扭矩传递刚度要求的前提下，尽可能去除非受力区域的多余材料，降低零件自身重量，减少传动系统的转动惯量，让设备启停、换向过程的动态响应更平顺。安装基准面的形位公差控制严格，端面跳动、径向跳动的公差带设置符合通用传动件的装配要求，能和标准轴径、键槽实现快速适配，不需要二次修配即可完成装配。在实际选型应用中，这类多规格链轮可以覆盖不同功率等级、不同传动比的布局需求，小尺寸规格适配小型输送线、轻工设备的低负载传动场景，

　　大尺寸规格可以适配重型输送设备、工程机械的大扭矩传递需求，齿部的硬化处理预留设计也能满足高负载工况下的耐磨要求，设计过程中已经考虑了不同中心距下的链条张紧调节余量，装配时不需要额外修改轮体结构，只需要搭配对应规格的张紧轮即可完成整套传动系统的布局。轮体的厚度尺寸匹配对应链条的内节内宽参数，不会出现链条偏磨、侧向脱出的问题，齿顶的倒角设计也能避免链条装配时和齿顶发生硬碰撞，降低现场装配的操作难度。
