Stribog弹匣弹簧夹持护圈结构件

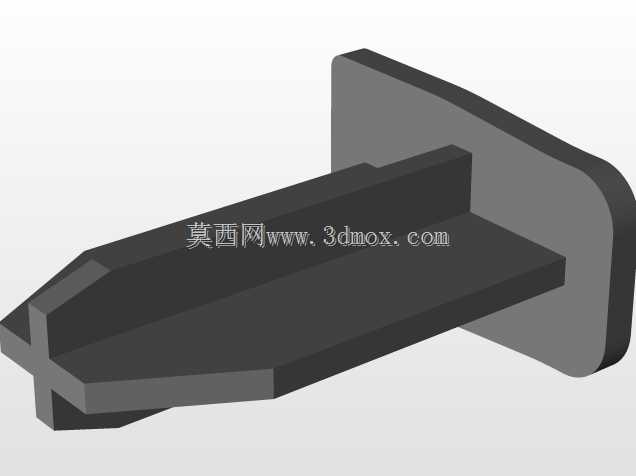

　　该结构件为Stribog系列弹匣配套的弹簧夹持护圈，核心作用是约束弹匣内部弹簧的运动轨迹，避免弹簧在供弹过程中出现偏斜、卡滞，保障供弹动作的顺畅性。从结构设计来看，整体采用一体化成型思路，前端做了楔形导向结构，能够在弹匣装入机匣的过程中自动对位，减少装配时的对位阻力，同时前端的十字形加强筋既提升了前端结构的抗冲击强度，也能在弹簧压缩到极限位置时起到硬限位作用，避免弹簧过度压缩产生塑性变形。后部的挡板结构为安装基准面，与弹匣壳体的内壁贴合，两侧的凸台结构卡入弹匣内壁的预设卡槽内，不需要额外紧固件即可完成固定，装配流程简单，也减少了额外零件带来的公差累积问题。

　　从安装边界来看，该零件的整体厚度适配对应型号弹匣的内部腔体宽度，两侧的安装凸台尺寸与弹匣卡槽的公差配合采用间隙配合设计，既保证安装时能够顺利推入，也不会在使用过程中出现松脱晃动。主体承力段的截面为矩形结构，与弹簧的内径尺寸匹配，弹簧套在该段结构上时，径向晃动量控制在合理范围内，不会因为间隙过大导致弹簧在往复运动中出现扭曲。

　　在实际应用场景中，该零件直接参与供弹循环的动作流程，每次射击后弹簧推动托弹板上升时，该护圈始终约束弹簧的伸展方向，避免弹簧与弹匣内壁发生剐蹭，降低供弹故障的发生概率。设计过程中充分考虑了反复压缩工况下的结构强度，所有转角位置都做了圆角过渡，避免应力集中导致的结构断裂，即使在弹簧反复冲击的工况下，也能保持结构完整性。目前该结构尚未经过实装打印测试，后续优化可针对不同打印工艺的收缩率调整安装凸台的尺寸，同时可根据实际使用中的弹簧力值，适当调整主体承力段的壁厚，在保证强度的前提下进一步减轻零件重量。该结构的建模过程严格遵循枪械配件的装配公差要求，所有配合面的尺寸都预留了合理的后处理余量，不管是采用机加工还是3D打印制作，都能通过简单的后处理达到装配要求。
