自动空气雾化喷漆喷枪阀体结构

　　该结构对应涂装生产线上常见的自动空气雾化喷枪，主体采用方块式阀体布局，顶部设置圆柱形控制或调节段，侧面布置两路侧向接头，正面保留旋钮式调节件，底部预留涂料或雾化介质出口。整体不是单纯外观件，而是围绕涂料输送、压缩空气引入、雾化调节和执行安装形成的一体化功能部件，适合在自动喷涂往复机、机器人喷涂末端、固定工位喷房以及小型涂装夹具上使用。

　　从现场布置看，这类喷枪通常安装在工件输送线旁或机械臂法兰附近，通过支架固定后对准待喷表面。阀体方正区域可提供稳定的安装基准，侧向接头便于接入气管和涂料管路，顶部圆柱段则为针阀、弹簧或调节机构留出轴向空间。设计时需要优先保证各流道之间的密封边界，避免涂料与控制气串腔；同时接头位置不能与安装支架、管路折弯半径和周边护罩发生干涉。

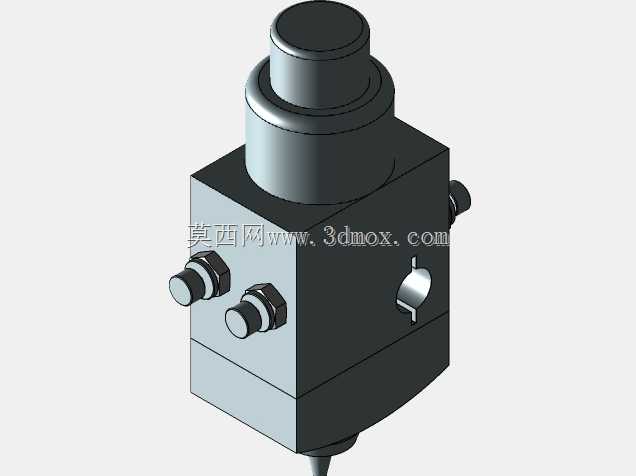

　　模型外形以紧凑箱体为核心，上部圆柱直径小于阀体宽度，形成明显的层级轮廓；两侧外伸接头带有六角锁紧结构，方便现场使用扳手紧固。正面旋钮承担喷幅、流量或气压调节作用，其操作空间应在整机布局中提前留出，避免设备运行后无法手动调整。底部出口方向与喷涂姿态直接相关，安装面到喷嘴中心线的距离、接头外伸长度以及顶部调节段高度，都是进行产线三维布置时必须校核的边界尺寸。

　　结构思路上，方形阀体有利于加工定位和内部孔道布置，圆柱上段则容纳往复动作零件，使控制轴线与喷涂轴线保持一致。侧向双接口可分别承担雾化空气、喷幅空气或涂料输入，具体口径与密封形式需结合工艺流量确定。对于结构设计人员，建模时应重点还原接头螺纹占位、旋钮行程范围、阀体安装孔位以及底部喷嘴连接关系；对于选型人员，则应关注其在连续喷涂环境中的维护便利性，包括针阀拆卸方向、管路插拔角度和清洗时残液排出路径。

　　在实际涂装工况中，该部件需要承受频繁启停、微量涂料通过和压缩空气脉冲作用，因此阀体棱角、接口根部和调节件周围都应保留足够壁厚。三维装配时还需检查喷枪与工件、喷房壁板、软管束和防爆护罩之间的安全间隙，确保调节、拆装和换色清洗都能在不拆解周边机构的情况下完成。
