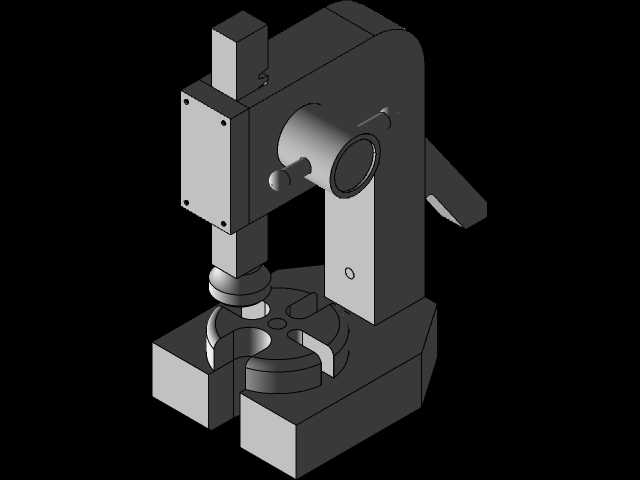

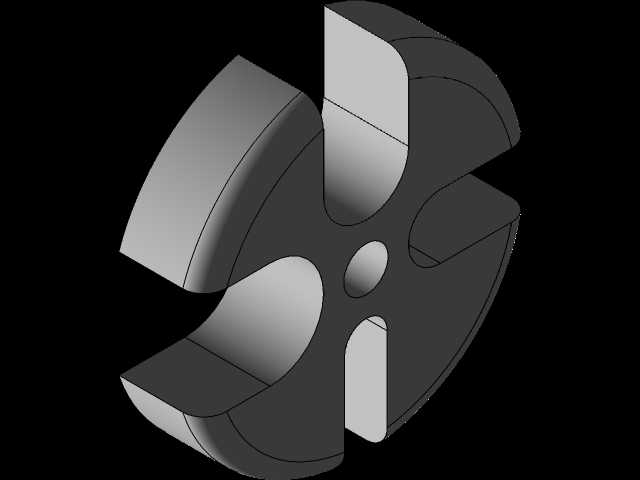

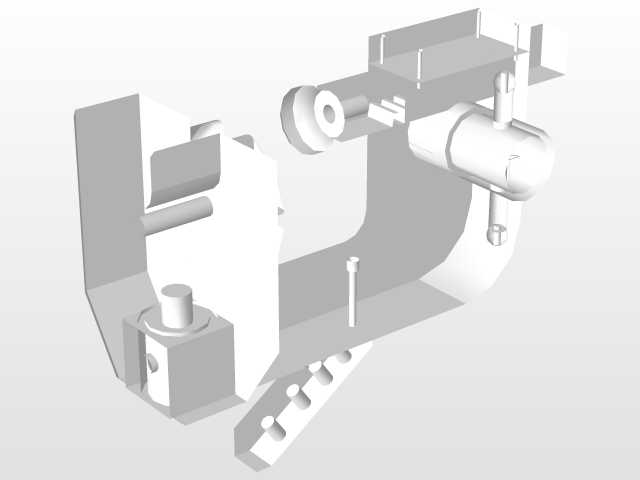

这套心轴压力机的三维结构,面向的是车间里那些不值得动用大型液压机、气动冲床的轻载压装与冲压工序。在五金小作坊、电子装配线、教学实训车间以及维修工位上,经常遇到薄铜片冲裁、塑料件铆点压合、销轴压入、轴承外圈轻压装配这类任务,工件批量不大但频次不低,若占用一台正式冲床既浪费节拍,又要反复调整模具高度,反而拖慢进度。这台设备正是为填补手工台钳与正式压机之间的空档而设计,整体采用C型开式机身,操作者从正面送料、取件都没有遮挡,喉口深度留出足够空间容纳带法兰或异形轮廓的小型工件。
从受力路径上看,冲压反力经由滑块、心轴传至机身顶部横梁,再沿后侧立板向下回流到底座工作台上,形成近似封闭的力环。建模时可以清晰看到机身侧板采用厚钢板拼焊或整体铸件的思路,立板与底座之间布置了加强筋,对应图中底座前缘那一排减重兼加强的齿状结构——这类开孔在保证抗弯截面模量的同时降低自重,避免实心底座带来的材料浪费。工作台面预留了T型槽或螺栓孔位,用于固定下模、定位夹具或V型块,台面到滑块下死点的开距决定了可容纳的模具闭合高度,选型时需结合自身常用模具的闭合高度核对这一安装边界。

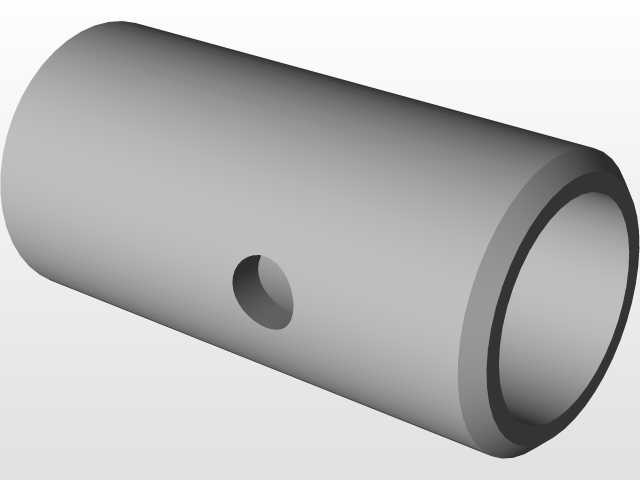

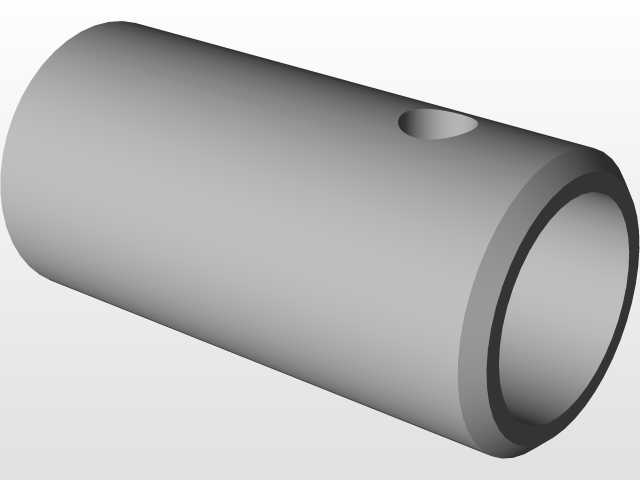

施压执行部分采用心轴螺旋进给结构,操作者转动手轮或扳动手柄,驱动心轴旋转并将扭矩转化为滑块的直线下行运动。心轴中段的梯形螺纹承担主要轴向载荷,相比普通三角螺纹,梯形牙型牙根强度高、对中性好,长期承受压应力不易滑牙,这也是手动压力机普遍选用传力螺纹的原因。滑块与机身导轨之间采用间隙配合,导轨面在装配时通过刮研或镶条调整,保证滑块下行时无明显偏摆;滑块下端设计了标准模柄孔或法兰连接面,可换装冲头、压头、铆接窝座等不同工作端头,换型时松开锁紧件即可完成端头更换。
设备右侧伸出的筒状部件为辅助动力或计数、限位组件的安装位,在纯手动版本中这一位置可配置行程挡块,通过调节挡块在立柱上的高度来限定滑块下死点,从而控制压入深度,这对压装类工序尤为关键——压入过深会顶裂工件,压入不足则销轴未到位。挡块与滑块之间可加装机械刻度盘,每格对应0.1mm左右的进给量,操作者凭手感与刻度双重判断施压程度。机身侧面的长槽用于安装防护罩或光电保护的支架,虽然手动压机滑块速度低、冲压力有限,但在连续重复冲压时仍需防止手指误入工作区,建模时预留这些安装点能省去后期改装的麻烦。
从安装边界看,整台设备底座四角设计了地脚螺栓孔,可固定在木质或钢制工作台上,底座底面要求与工作台面贴合,若台面不平需加垫铁调平,否则施压时机身会产生附加弯矩,长期使用导致立板与底座连接处出现疲劳裂纹。设备后方需要留出扳手空间,用于拧紧心轴上端的锁紧螺母以及定期向螺纹副加注润滑脂;左侧手轮操作半径内不得堆放工件盒,保证操作者站立时双手可自然发力。送料方向上,C型开口前方应保留至少一个工件长度的取放空间,便于长条料的分段冲压。
在功能扩展方面,滑块两侧的销轴孔可连接复位拉簧或配重块,使滑块在施压结束后自动回至上死点,减少操作者抬手回程的动作;工作台下方的空腔可收纳废料盒,冲裁下来的小圆片、边角料直接落入盒中,保持工位整洁。对于需要精确控制压力的场合,可在滑块与压头之间串联小型压力传感器,信号线沿机身立板走线槽引至外部数显表,实现压装力的实时监控,这对过盈配合装配判定合格与否很有价值。
建模过程中需重点核对几处配合:心轴与上横梁螺母段的同轴度、滑块导轨面与工作台面的垂直度、模柄孔中心与工作台定位孔的同轴度,这三项公差直接决定冲压件的尺寸一致性。螺纹副处保留润滑脂腔,避免干摩擦导致操作力矩骤增;所有外露棱边倒钝处理,工件送取路径上不得有突出螺钉。整体结构紧凑、占地小,无需气源电源即可独立完成小型冲压与压装作业,是多品种小批量生产工位上灵活补位的实用装备。
