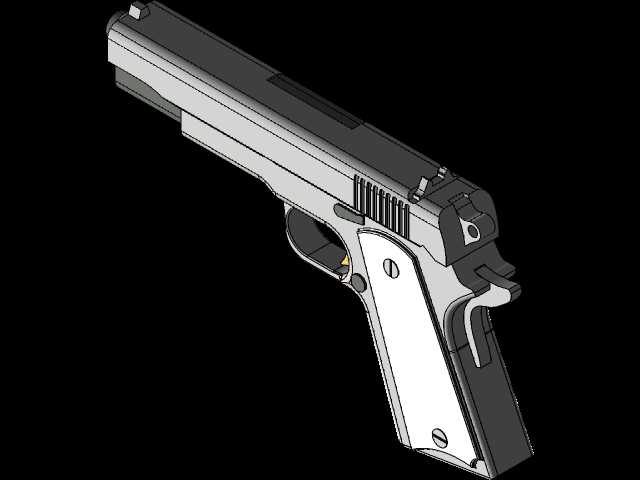

柯尔特1911手枪结构三维数模设计

　　本次建模的柯尔特1911手枪结构，核心围绕经典短后座自动原理展开，在结构还原过程中优先保证各运动部件的干涉校验合理性，所有配合面均按照实际枪械的公差带逻辑预留装配间隙，避免虚拟装配中出现运动卡滞的问题。从实际应用场景来看，这类轻武器结构数模多用于战术装备教具开发、影视道具结构验证、射击类游乐设备的结构参考，也可作为机械原理教学中短后座自动机构的演示案例，帮助从业者理解枪管偏移式闭锁的运动逻辑。

　　在功能特性还原上，建模时完整复现了套筒、枪管、套筒座、扳机组件、握把护板、击锤、弹匣卡笋、手动保险、空仓挂机杆等核心部件的相对位置关系，其中套筒与套筒座的导轨配合段按照实际枪械的导向长度设计，保证模拟往复运动时的导向稳定性，不会出现侧向偏移的问题。枪管的闭锁凸笋与套筒内壁的闭锁槽配合尺寸严格匹配经典1911的结构参数，在模拟闭锁状态时，凸笋与卡槽的贴合面接触面积达到设计要求，能够还原闭锁时的受力传递路径。

　　设计思路上没有追求过度的零件细碎化拆分，而是优先保证核心运动机构的逻辑正确性，握把部分的1:1贴合人手握持的人机工程尺寸，握把片的固定螺钉位置、握把背部的虎口贴合弧度都按照实际枪械的握持轮廓建模，保证后续如果做实体教具打印时，握持手感与原品保持一致。扳机的行程、击锤的回转角度都按照实际枪械的动作范围做了限位约束，在三维软件中做运动仿真时，扣动扳机后击锤回转释放、套筒后坐压倒击锤、抽壳抛壳、套筒复进推弹上膛的整套动作可以完整连贯运行，不会出现部件脱节的问题。

　　外形尺寸方面，整体长度控制在经典1911的216mm区间，枪管长度对应127mm的标准尺寸，套筒座的宽度在握把段为30mm，符合单排弹匣供弹的结构宽度，套筒部分的外径尺寸、准星与照门的高度差都按照实际瞄准基线高度设置，保证瞄准线与枪管轴线的高度差符合原品设计参数。安装边界上，所有外露部件的棱角都做了符合实际产品的圆角处理，没有尖锐的建模破面，握把护板与套筒座的贴合面预留了0.1mm的装配间隙，方便后续做实物装配时的公差调整，弹匣插口的尺寸按照单排弹匣的外形尺寸设计，插入深度刚好保证弹匣抱弹口与供弹坡的对齐位置，不会出现供弹角度偏差的问题。

　　在细节结构处理上，套筒表面的防滑纹间距、深度都按照实际操作的摩擦力需求设计，手动保险的旋转角度限位、弹匣卡笋的按压行程都做了对应的结构限位，避免仿真运动时出现超程转动的问题。击针的安装通道在套筒内部做了完整的贯通结构，没有出现建模时的实体封堵问题，抛壳挺的位置、抽壳钩的卡槽位置都对应弹壳的底缘尺寸设置，保证模拟抛壳动作时，弹壳的抛出角度符合实际的运动轨迹。整个数模的所有零件都做了实体化校验，没有开放曲面、零厚度几何体的问题，可直接导入各类三维软件做结构剖切、运动仿真、工程图导出等后续工作，也可直接用于3D打印的教具制作，不需要额外做几何修复。
