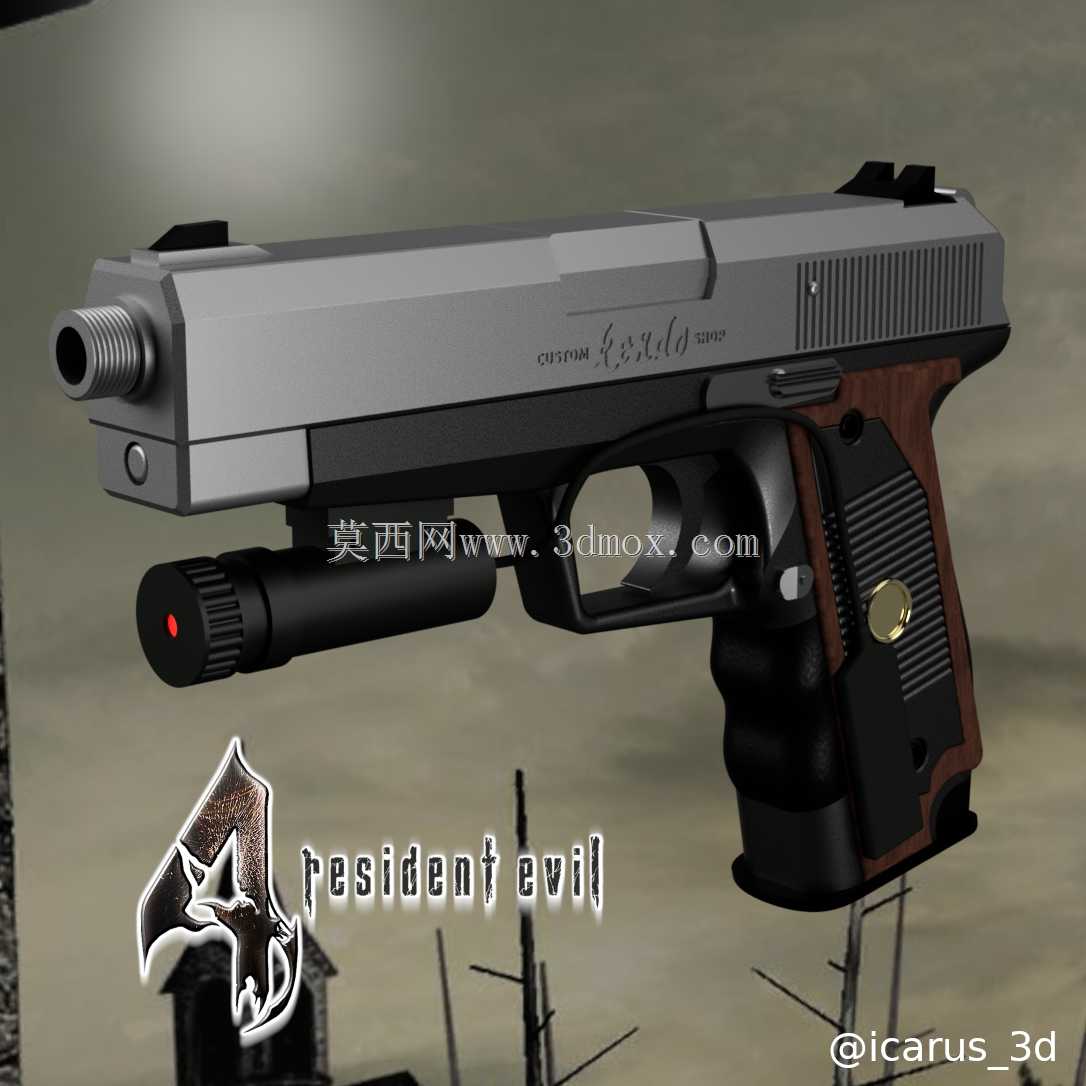

生化危机4里昂专属手枪复刻结构设计

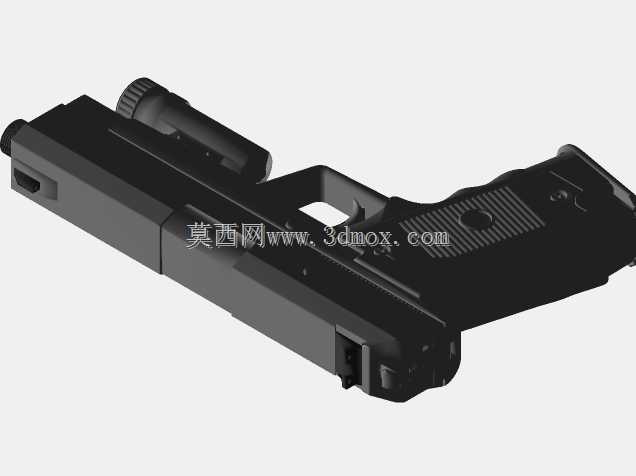

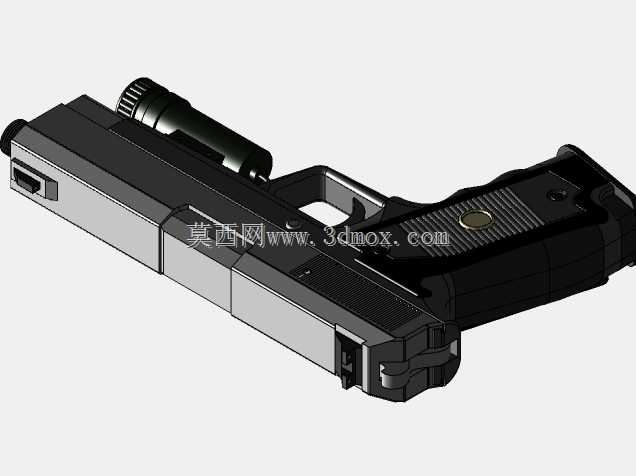

　　本次复刻的手枪结构以现实中香港USP紧凑型手枪的实体测绘尺寸为基准，整体采用模块化拆分设计，将套筒、套筒座、枪管、握把护板、弹匣、战术附件接口六个核心部件做独立结构建模，各部件间的装配间隙严格控制在0.12-0.2mm区间，既满足实体打印后的装配公差要求，也还原了真枪的部件活动逻辑。从实际应用场景来看，该模型可用于影视道具制作、游戏周边实体化开发、枪械结构教学演示三类场景，针对影视道具场景，模型预留了配重块安装腔，可在套筒座内部填充铅粒或金属块调整整体重量，还原真枪700-800g的握持手感，同时在枪口位置设计了标准14mm逆牙接口，可兼容市面上常见的仿真消音、激光指示器等战术附件，适配不同影视拍摄的道具改装需求。

　　从功能特性层面，模型还原了原版手枪的核心操作逻辑：套筒可实现后坐复位的滑动动作，扳机保留了双动击发的转动行程，弹匣支持拆卸，握把侧面的手动保险、空仓挂机杆都做了可动结构设计，而非一体成型的装饰结构。设计过程中参考了原版USP手枪的内部击锤组布局，在不破坏外部外形还原度的前提下，简化了内部不必要的细小零件，将击锤、阻铁等部件做了整合式结构处理，既保留了外观的结构辨识度，也降低了3D打印或机加工制作的难度，避免细小零件在制作过程中出现断裂、装配错位的问题。

　　外形尺寸方面，整枪全长控制在195mm，枪管轴线距离握把底部的垂直高度为132mm，握把最大宽度为32mm，完全贴合成年男性手掌的握持尺寸，握把护板采用胡桃木纹理的凹凸结构设计，表面做了0.3mm深度的防滑网格纹路，既还原了游戏中木质握把的视觉效果，也能提升握持时的摩擦力。套筒部分采用前后两段防滑纹设计，前段防滑纹位于枪口后方15mm位置，后段防滑纹位于照门前方20mm位置，防滑纹的齿距为1.2mm，齿深0.4mm，符合真实枪械的防滑操作手感。枪管前端做了12mm长度的螺纹段设计，螺纹规格为M14x1左旋，和市面上通用的仿真战术附件接口匹配，套筒顶部的准星、照门采用可拆卸式结构，预留了0.8mm的安装卡槽，可根据需求更换不同高度的机械瞄具，也可加装微型红点瞄准镜的适配底座。

　　安装边界层面，模型的所有活动部件都做了限位结构设计，套筒后坐行程为28mm，和真枪的后坐距离一致，后坐到位时套筒会和套筒座的限位凸台贴合，不会出现滑脱问题；扳机的转动角度限制在25度，扣动到最大行程时会触发内部的阻铁限位结构，模拟击发时的扳机反馈；弹匣插入握把的深度为112mm，弹匣口部做了15度的导入倒角，装配时可顺利滑入弹匣仓，到位后会和弹匣卡笋咬合，按压弹匣卡笋即可顺利弹出，不会出现卡滞问题。针对战术附件的安装，套筒下方的皮卡汀尼导轨长度为42mm，共设置3个标准导轨槽，槽宽2.2mm，槽间距5.2mm，可兼容激光指示器、战术手电等常见的20mm皮卡汀尼接口附件，安装后附件的底部不会超出握把的垂直平面，避免影响握持手感。

　　在结构细节处理上，套筒侧面的刻字做了0.15mm深度的凹陷处理，可在后期制作时通过填漆还原标识效果；握把上的金属装饰件采用独立零件建模，和握把主体采用过盈配合装配，不需要额外粘接即可固定；扳机护圈做了加大处理，前端宽度为12mm，可满足戴手套操作的空间需求，护圈边缘做了R1.5的圆角处理，避免棱角划伤手部。整个模型的壁厚最小处为1.8mm，满足光固化3D打印的最小壁厚要求，也可通过CNC加工铝合金、ABS等材料制作实体，所有转角位置都做了不小于R0.5的圆角过渡，避免加工过程中出现应力集中导致的零件开裂问题。
