创意2D转3D可打印手枪造型结构设计

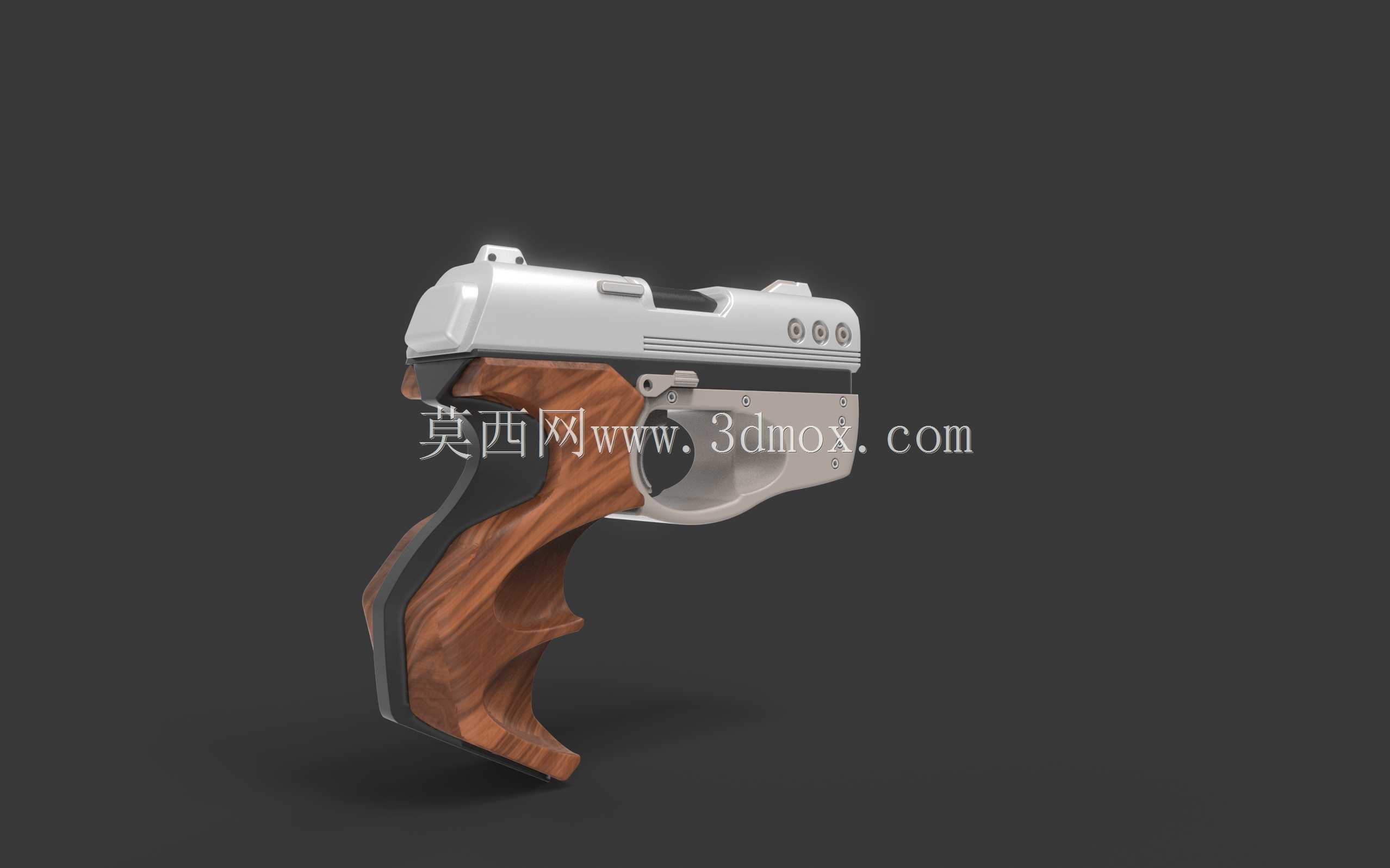

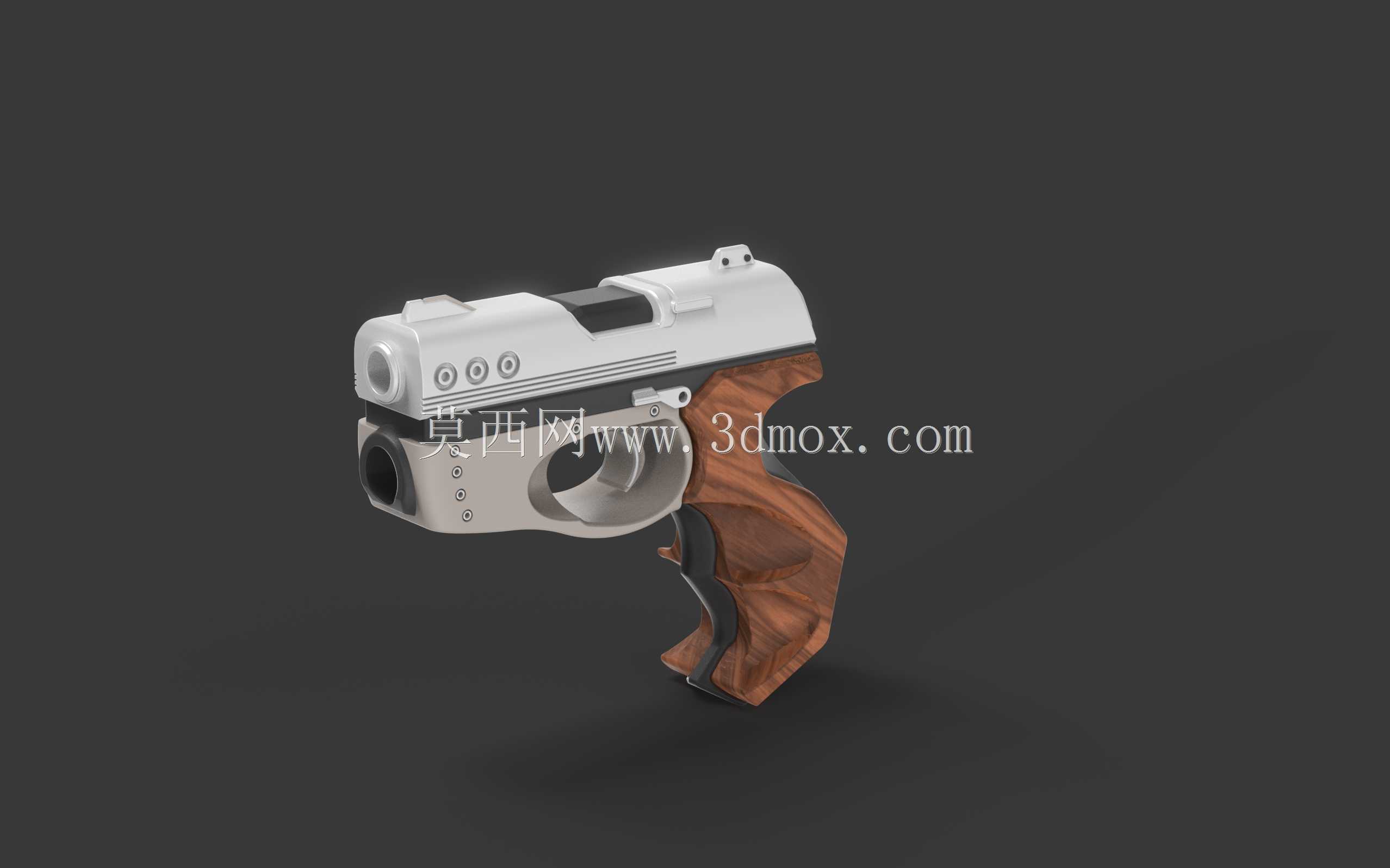

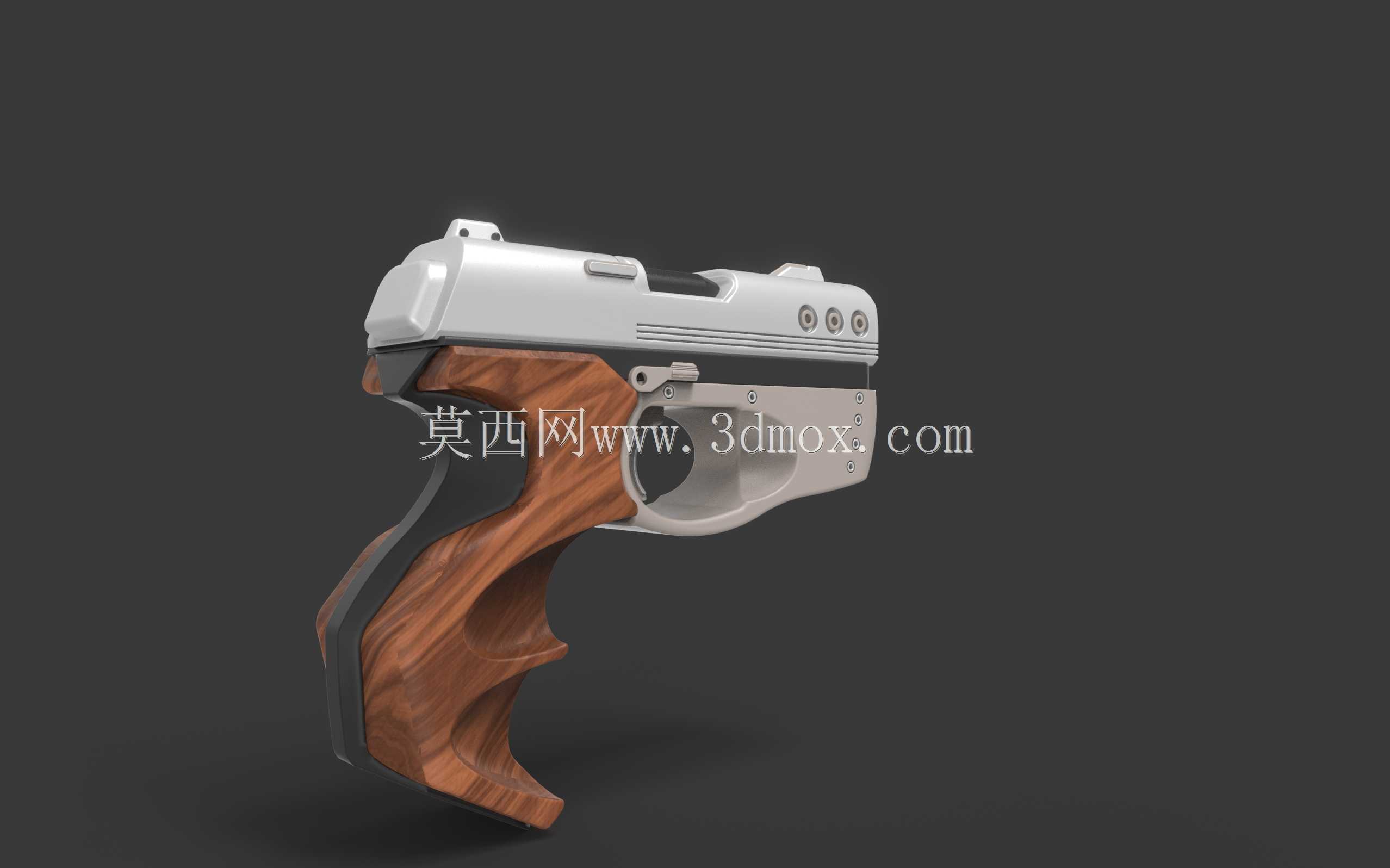

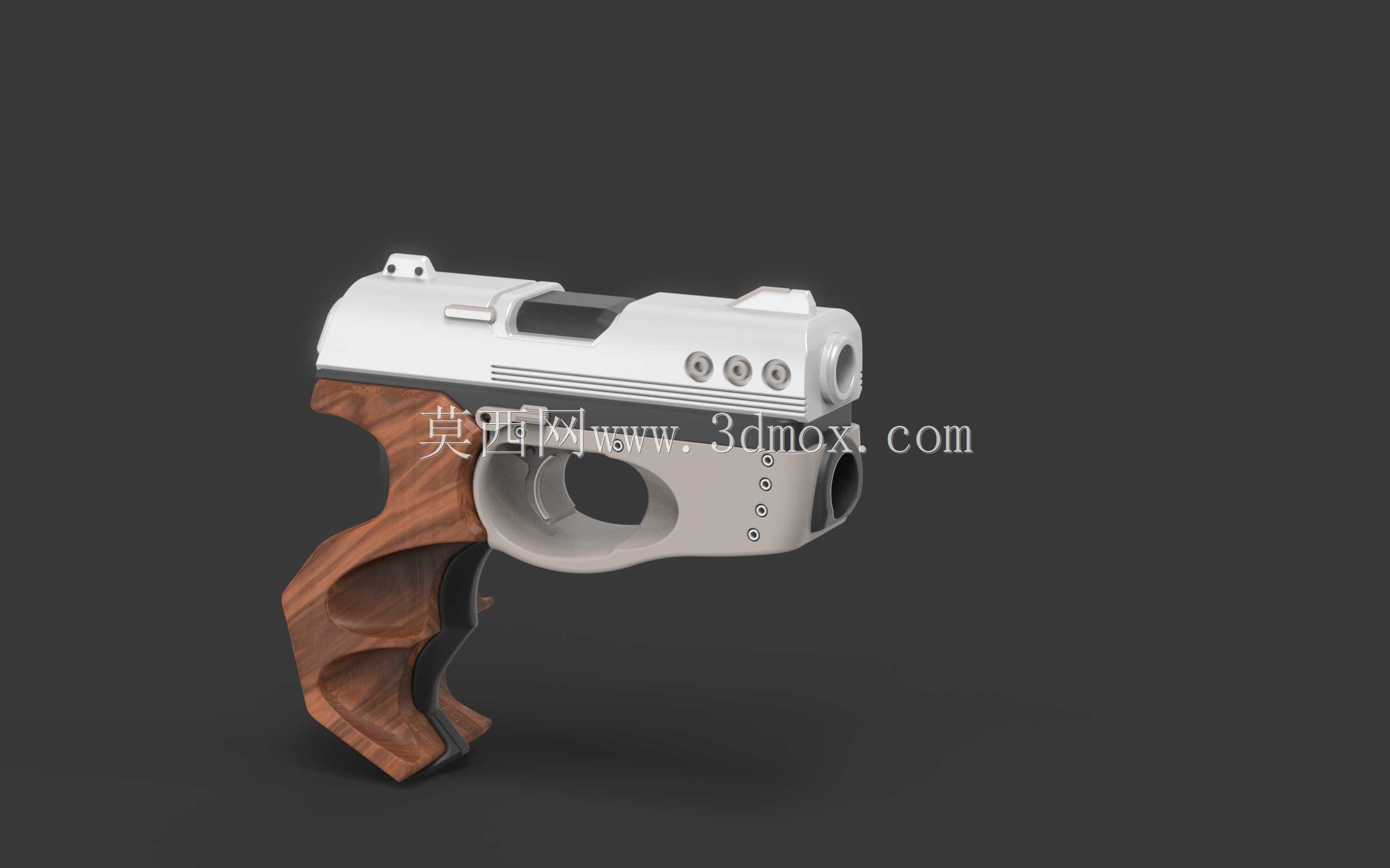

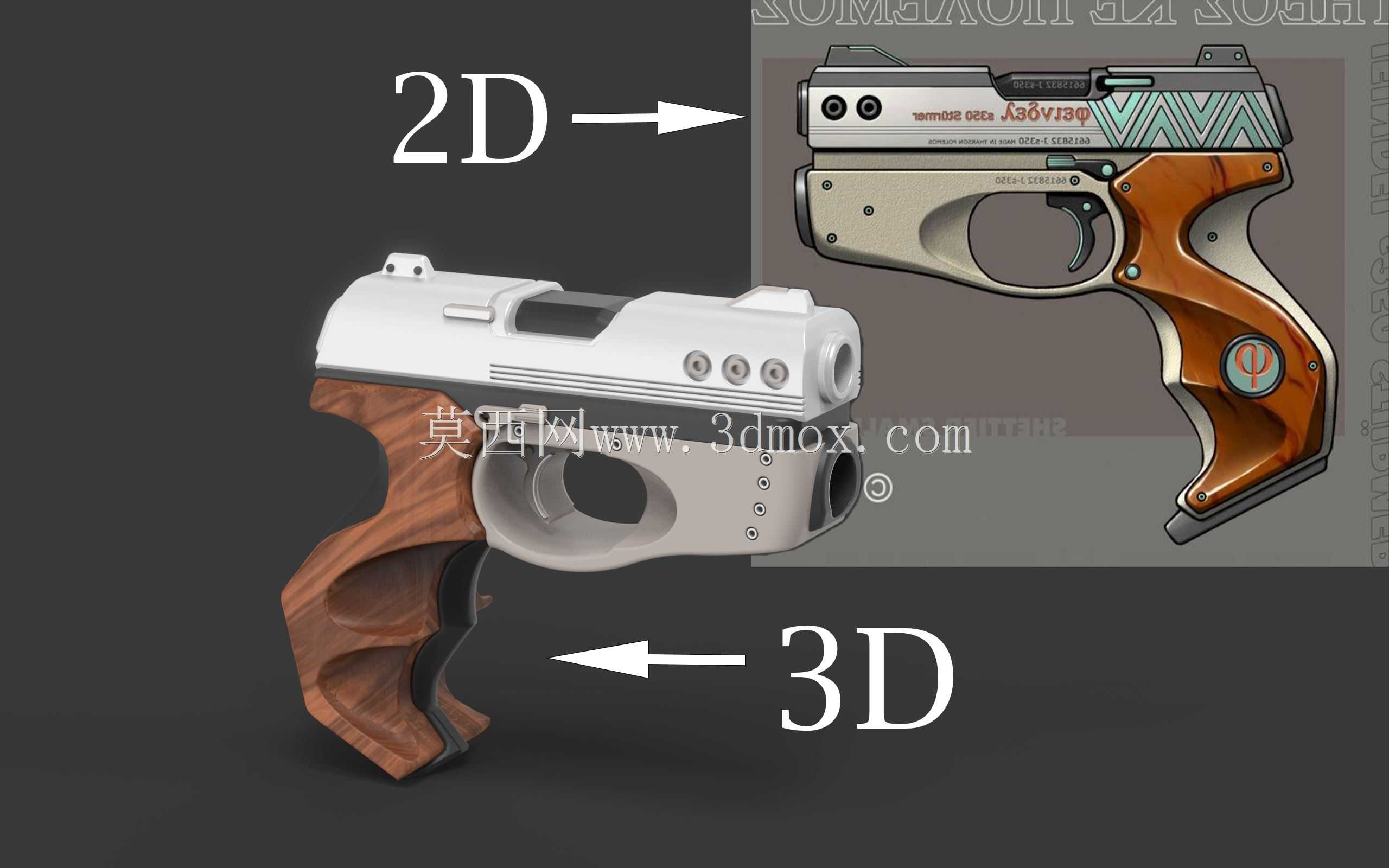

　　这款可用于3D打印制作的手枪造型作品，核心是将平面2D枪械设计稿转化为可实体输出的三维结构，适配桌面级FDM与光固化3D打印设备的成型特性，在结构拆分上充分考虑打印支撑添加、后期打磨组装的工艺需求，所有外露曲面均做了0.2-0.8mm的打印公差预留，避免层纹堆积导致的装配卡滞问题。从实际应用场景来看，这类打印成品多用于影视道具制作、桌面潮玩摆件、文创IP周边开发，也可作为工业设计专业曲面建模的教学案例，帮助初学者理解平面图形向三维实体转化的拓扑逻辑，掌握握把人体工学曲面的布线技巧。

　　在功能特性设计上，作品拆分了握把、机匣主体、装饰性扳机组件三个核心模块，握把部分采用仿生木纹纹理的凹凸结构，打印时可通过更换木纹PLA耗材直接呈现质感，无需后期二次喷涂处理；机匣上部的装饰刻线深度控制在0.3mm，既保证打印时纹理清晰可辨，又不会出现层间断裂的风险；扳机区域做了非击发结构的安全化处理，仅保留外观造型特征，无任何可实现击发功能的传动结构，完全符合3D打印文创产品的安全设计规范。

　　设计思路层面，整体造型参考了紧凑型自卫手枪的尺寸比例，同时融入了复古装饰枪械的美学元素，握把的弯曲弧度贴合成年男性手掌自然握持的角度，虎口位置做了15度的内收倒角，长时间握持不会出现硌手的问题；机匣侧面的几何装饰纹理采用阵列式排布，建模时通过投影曲线将2D纹样映射到三维曲面上，保证纹理在曲面转折处无拉伸变形，打印后纹样的一致性较好。外形尺寸上，整枪长度控制在120mm，高度85mm，最大宽度22mm，整体尺寸适配大多数桌面级3D打印机的成型平台，无需拆分超大部件即可一次性打印主体结构，安装边界上各拼接模块采用0.15mm的过盈配合公差，组装时无需胶水即可实现紧固定位，拆卸也较为方便，便于后期更换不同配色的部件实现个性化定制。

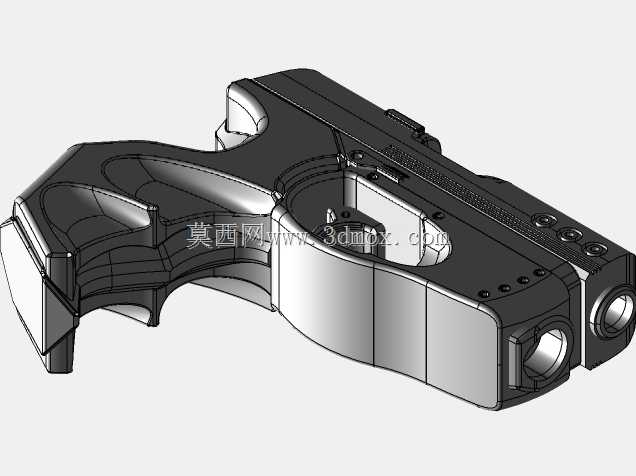

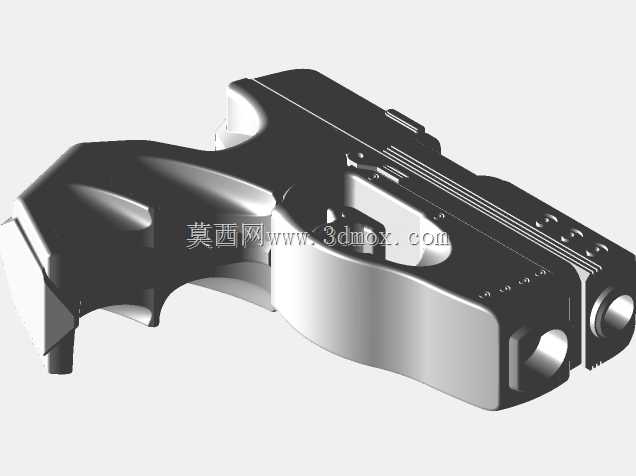

　　从结构建模的细节来看，所有棱角位置均做了R0.5-R1mm的圆角处理，避免打印后出现锐边割手的问题，同时减少打印过程中翘边的概率；握把内部做了轻量化镂空处理，在保证结构强度的前提下减少30%左右的耗材用量，镂空区域的筋板厚度设置为2mm，完全满足日常把玩的强度需求，不会出现受力断裂的情况；机匣顶部的三个装饰性凹孔深度为2mm，直径3mm，既还原了参考枪械的外观特征，又不会因为孔深过大导致打印时出现支撑难以去除的问题。针对不同打印设备的适配性，模型导出时做了实体 watertight 校验，所有面均为闭合流形结构，无破面、重叠面、非流形边等问题，导入切片软件时无需手动修复几何错误，可直接生成打印路径，对于光固化打印用户，模型默认摆放角度为45度倾斜，支撑密度设置为15%即可顺利打印，层纹方向与握持受力方向垂直，进一步提升成品的结构强度。
