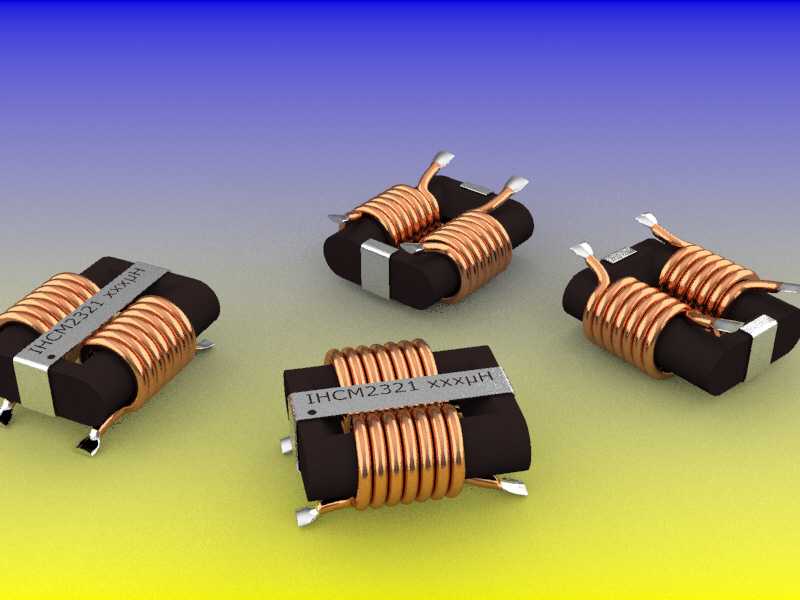

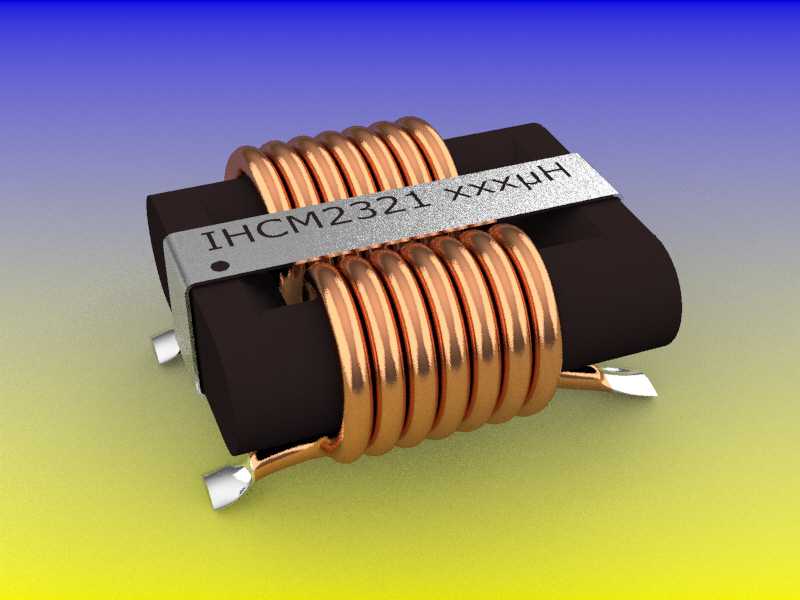

IHCM-2321AA系列低SMD型共模扼流圈结构

　　在高密度PCB板级电磁兼容设计场景中，表面贴装型共模扼流圈是抑制差分线路共模干扰的核心被动元件，这款低SMD结构的共模扼流圈，适配消费电子、工业控制板卡、车载电子模块的回流焊生产工艺，无需额外通孔插装工序，可直接通过SMT贴片机完成整板布设，大幅提升板级组装的生产效率。从功能实现逻辑来看，该元件采用双绕组对称绕制结构，两组线圈绕制在同一磁芯基体上，当差分信号正常传输时，线圈产生的磁场在磁芯内相互抵消，不会对正常差分信号产生额外插入损耗；当线路中存在共模干扰电流时，两个绕组产生的磁场同向叠加，呈现高阻抗特性，将共模干扰能量转化为热能耗散，同时避免干扰信号向外辐射或耦合至板上其他敏感信号线路。

　　设计过程中首先要平衡磁芯选型与绕组参数的匹配关系，这款产品选用的扁平磁芯基体，一方面可以降低元件整体的安装高度，适配薄型化电子设备的内部空间约束，另一方面磁芯的有效磁路长度经过核算，能够在额定工作电流下避免磁饱和现象，保证全电流工作范围内的共模抑制性能稳定。绕组采用扁平漆包铜线绕制，相比圆线绕组，扁平线的槽满率更高，相同绕制空间下可以获得更低的直流电阻，减少元件在大电流工作状态下的导通损耗，降低元件自身发热对周边敏感器件的热影响。绕组端部的引出端直接成型为SMD焊盘结构，焊盘位置经过精准定位，与标准SMT贴装的吸嘴拾取位、焊盘钢网开孔尺寸完全匹配，贴装过程中不会出现偏移、立碑等焊接缺陷。

　　从安装边界尺寸来看，该系列元件的外形尺寸控制在30.5mm×25.5mm×12.0mm的范围内，设计PCB封装时需要在元件本体周边预留至少0.8mm的工艺避让空间，一方面避免贴装过程中吸嘴与周边元件发生干涉，另一方面保证回流焊过程中焊锡的流动空间，避免连锡、虚焊等问题。元件底部的焊盘采用对称式布局，两个信号绕组的焊盘分别位于元件长度方向的两端，接地焊盘位于磁芯底部中心位置，既可以保证焊接后的机械固定强度，也能够为磁芯提供额外的接地屏蔽路径，进一步提升高频段的干扰抑制效果。

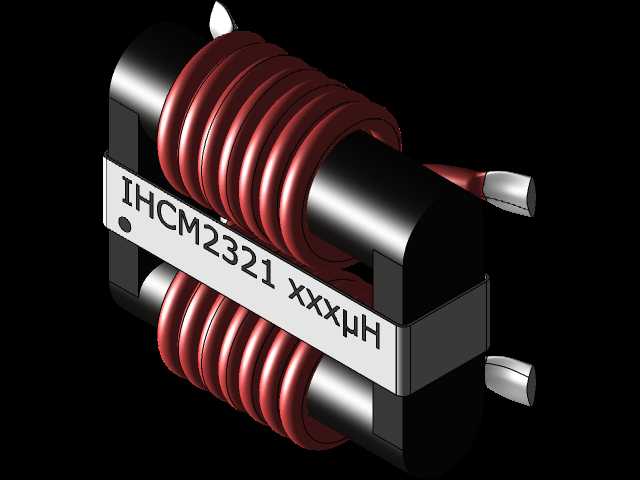

　　在实际选型应用中，这款扼流圈适用于电源输入端口、USB通讯线路、CAN总线通讯端口等位置的共模噪声抑制，设计时需要根据线路的额定工作电流选择对应线径的绕组规格，根据需要抑制的干扰频段调整绕组匝数，保证目标干扰频段内的阻抗值满足电路EMC测试要求。建模过程中完整还原了磁芯的倒角结构、绕组的层叠排布细节、焊盘的镀层厚度特征，结构工程师在进行PCB布局时可以直接调用该模型进行空间干涉检查，不需要额外对元件模型进行简化处理，能够精准模拟元件贴装后的实际占用空间，避免后期打样时出现元件与结构件、周边 tall 元件的空间冲突。同时模型中还原了绕组表面的标识印刷区域，在进行整板装配可视化校验时，可以清晰识别元件的极性方向，避免生产过程中出现元件贴装反向的问题。磁芯两端的固定卡扣结构也在模型中完整呈现，该结构用于绕制完成后固定绕组端部，避免运输、贴装过程中绕组出现松散移位，保证元件参数的一致性。
